Разгонные осевые канальные вентиляторы ВОК для птичников, коровников, свинарников
Описание осевых разгонных вентиляторов ВОК
Завод тепловентиляционного оборудования ЕВРОМАШ с 1994 года производит вентиляторы и поставляет вентиляционное оборудование своих партнеров.
В данном разделе нашего каталога мы предлагаем Вам ознакомиться с таким видом вентиляторов, как разгонные осевые канальные вентиляторы ВОК. Такое оборудование используется в системах вентиляции производственных и промышленных объектов, а также общественных зданий, цехов и сельскохозяйственных помещений. Очень часто его берут на замену импортных вентиляторов для применения в птичниках, коровниках и свинарниках.
На фото справа представлен вентилятор ВОК на 220В.
Применение вентиляторов данного типа является универсальным. Они могут использоваться как на небольших прямых участках воздуховодов для поддержания давления в системе вентиляции, так и для непосредственной вентиляции помещений. В частности, осевые вентиляторы ВОК могут использоваться для создания единого микроклимата в помещениях больших объемов.
Осевые канальные вентиляторы ВОК характеризуются высокой надежностью и долговечностью. Их конструкция является достаточно простой, благодаря чему монтаж и эксплуатация такого оборудования не представляют собой сложности.
Осевые канальные вентиляторы ВОК для круглых каналов отличаются высокой производительностью и хорошими аэродинамическими характеристиками, благодаря чему их применение в системах вентиляции является достаточно эффективным.
При работе вентиляторы ВОК практически не издают шума благодаря аэродинамической форме рабочего колеса. При этом, в силу того, что рабочее колесо у этих вентиляторов осевое, вентиляторы ВОК создают малое давление, поэтому они могут быть установлены лишь на небольших прямых участках воздуховодов.
При этом эффективность применения осевых канальных вентиляторов ВОК для круглых каналов является неизменной вне зависимости от того, в каком положении они монтируются.
Степень защиты у данных вентиляторов: IP-42.
На фото справа и ниже показан вентилятор ВОК на 380В.
Группа Компаний ЕВРОМАШ осуществляет поставки вентиляторов ВОК различных модификаций и предлагает своим клиентам максимально гибкие и удобные условия сотрудничества. Сотрудники предприятия всегда рады предоставить необходимую информацию о технических характеристиках, монтаже и эксплуатации канальных осевых вентиляторов ВОК, а также помочь клиентам с выбором оборудования так, чтобы оно отвечало всем предъявляемым к нему требованиям.
Технические характеристики и цены вентиляторов ВОК
Как купить разгонный канальный вентилятор.
Чтобы приобрести данный продукт нужно обратиться в отдел продаж, написав на почту evromash@evromash.ru. Получив заявку, менеджеры отдела продаж выставят Вам счёт на оплату.
При этом нужно понимать: вся наша продукция - это промышленное оборудование. Поэтому мы работаем исключительно с юридическими лицами и не выставляем счетов на оплату физическим лицам.
Доставка.
У нас нет региональных филиалов, представителей, магазинов или отделов на строительных рынках. Оплаченный товар мы отгружаем исключительно со своего центрального склада отгрузки готовой продукции в Москве.
Получить его можно либо самостоятельно, либо через транспортную компанию "Деловые Линии".
Покупатель пишет нам доверительное письмо о том, что он доверяет получение своего груза ТК "Деловые Линии", мы их приглашаем к себе на склад и отдаём им оплаченный товар. За доставку покупатель расплачивается непосредственно с транспортной компанией при получении товара.
По такой же схеме покупатель может сам вызвать любую удобную ему транспортную компанию, за исключением ТК СДЭК, с которой мы категорически не сотрудничаем.
А если есть желание забрать свой товар самостоятельно, нужно приехать к нам на склад за ним.
Наименование вентилятора |
Мощ-ность, кВт |
Цена, руб. |
Произво- дительность по воздуху, max, м3/час |
Скорость вращения, об./мин. |
Напря- жение, В |
Рабо-чий ток, А |
Уро-вень шума, дБ |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ВОК-1,5-220 |
0,005 | 2'920 | 150 | 1500 | 220 | 0,2 | 52 | 3 |
ВОК-1,8-220 |
0,005 | 3'410 | 300 | 1500 | 0,2 | 52 | 3 | |
0,016 | 4'570 | 600 | 3000 | 0,2 | 68 | 3 | ||
ВОК-2,0-220 |
0,010 | 3'380 | 450 | 1500 | 0,23 | 55 | 5 | |
ВОК-2,3-220 |
0,010 | 3'620 | 810 | 1500 | 0,23 | 60 | 5 | |
ВОК-2,5-220 |
0,016 | 4'740 | 900 | 1500 | 0,45 | 60 | 6 | |
ВОК-3,0-220 |
0,034 | 6'550 | 1500 | 1500 | 0,87 | 68 | 7 | |
ВОК-3,15-220 |
0,034 | 7'500 | 2500 | 1500 | 2,0 | 68 | 8 | |
ОВР-3,15-380 |
0,12 |
снят с произ- водства |
2500 | 1500 | 380 | 0,5 | 68 | 8 |
0,18 |
снят с произ- водства |
3500 | 3000 | 0,5 | 74 | 9 | ||
ВОК-3,55-380 |
0,18 |
снят с произ- водства |
3100 | 1500 | 0,7 | 68 | 8 | |
ВОК-4,0-380 | 0,18 | 12'040 | 4500 | 1500 | 0,7 | 74 | 11 | |
ВОК-4,5-380 | 0,25 | 17'430 | 5200 | 1500 | 0,8 | 74 | 12 | |
ВОК-5,0-380 | 0,37 | 16'150 | 7400 | 1500 | 1,4 | 74 | 25 | |
0,55 | 20'070 | 8200 | 1500 | 1,4 | 80 | 26 | ||
ВОК-5,6-380 |
0,37 | 22'990 | 8000 | 1000 | 1,4 | 75 | 26 | |
0,75 | 31'560 | 11000 | 1500 | 1,4 | 80 | 26 | ||
ВОК-6,3-380 | 0,55 | 29'850 | 10800 | 1000 | 1,7 | 75 | 26 | |
1,1 | 30'480 | 13900 | 1500 | 1,7 | 80 | 26 | ||
ВОК-7,1-380 |
0,37 | 26'160 | 10500 | 1000 | 1,7 | 77 | 34 | |
0,75 | 32'920 | 14500 | 1500 | 1,7 | 85 | 45 | ||
ВОК-8,0-380 |
1,5 |
снят с произ- водства |
22000 | 1000 | 4,2 | 85 | 55 | |
ВОК-10,0-380 |
3,0 |
снят с произ- водства |
40000 | 1000 | 7,4 | 85 | 75 |
Альтернативные варианты вентиляторов для охлаждения животных.
Кроме того, мы предлагаем Вам обратить внимание на другие вентиляторы для охлаждения животных.
- Торцевые осевые вентиляторы ВО- серии "Т";
- Торцевые осевые вентиляторы AGR (на фото справа);
- Вентиляторы AF-130K "Moo-Moo".
Торцевые стеновые осевые вентиляторы с клиноременным приводом используются в помещениях, где необходимо обеспечить медленную циркуляцию больших объемов воздуха.
Такое оборудование оказывается наиболее эффективным на сельскохозяйственных и промышленных предприятиях, в случаях, если необходимо обеспечение сравнительно большого воздухообмена.
Габаритные размеры вентиляторов ВОК на 220В, мм.
Тип | A | B | C |
---|---|---|---|
ВОК-1,5-220 | 120 | 210 | 186 |
ВОК-1,8-220 | 126 | 230 | 205 |
ВОК-2,0-220 | 143 | 260 | 235 |
ВОК-2,3-220 | 154 | 288 | 263 |
ВОК-2,5-220 | 168 | 317 | 292 |
ВОК-3,0-220 | 164 | 365 | 345 |
ВОК-3,15-220 | 164 | 367 | 347 |
Некоторые модели вентиляторов ВОК на 220В бывают в наличии на нашем складе. На фото ниже Вы видите разгонные вентиляторы ВОК белого цвета на нашем складе.
Габаритные размеры вентиляторов ВОК на 380В, мм.
Тип | A | B | C |
---|---|---|---|
ВОК-2,5-380 | 168 | 317 | 292 |
ВОК-3,15-380 | 254 | 367 | 347 |
ВОК-3,55-380 | 254 | 410 | 390 |
ВОК-4,0-380 | 259 | 448 | 428 |
ВОК-4,5-380 | 295 | 500 | 480 |
ВОК-5,0-380 | 319 | 550 | 530 |
ВОК-5,6-380 | 315 | 615 | 595 |
ВОК-6,3-380 | 315 | 684 | 664 |
ВОК-7,1-380 | 315 | 765 | 745 |
ВОК-8,0-380 | 454 | 858 | 838 |
ВОК-10,0-380 | 595 | 1065 | 1045 |
Разгонные осевые канальные вентиляторы ВОК. Конструктивное исполнение.
Целая гамма осевых канальных вентиляторов применяется для приточной и вытяжной вентиляции промышленных, сельскохозяйственных и административных помещений.
Вентиляторы используются в системах, где необходимо большое количество воздуха при наличии малых и средних аэродинамических сопротивлений.
Цилиндрический корпус изготовлен из оцинкованной стали, покрашенной порошковой покраской, с фланцами с обеих сторон. Отверстия для крепления позволяют производить монтаж к фланцам круглых воздуховодов.
Монтаж вентиляторов ВОК на 220В

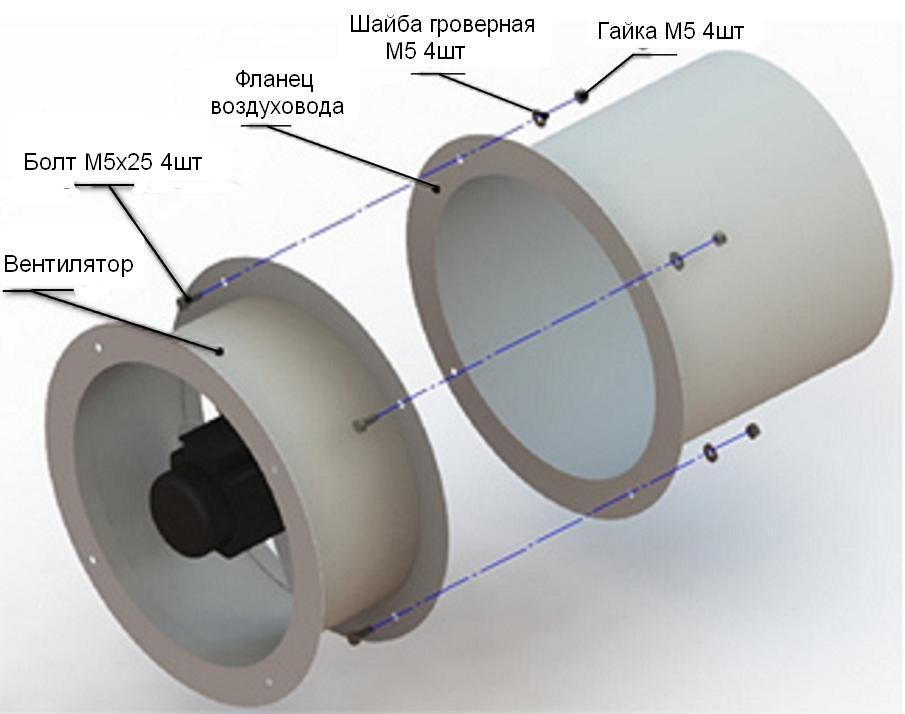

На рисунке ниже схематично показано, как вентиляторы ВОК на 220В монтируются в систему воздуховодов.
Некоторые модели вентиляторов ВОК на 220В всегда есть в наличии на нашем складе.
Монтаж вентиляторов ВОК на 380В
На рисунке ниже схематично показано, как вентиляторы ВОК на 380В монтируются в систему воздуховодов.
Варианты монтажа разгонных осевых вентиляторов ВОК вне каналов вентиляции
Монтаж вентилятора ВОК на подставке | Монтаж вентилятора ВОК на подвесе |
---|---|
Дополнительные комплектации вентиляторов ВОК
Вентиляторы по спецзаказу могут комплектоваться основанием для монтажа на плоских поверхностях (подставкой), или защитной решеткой со стороны рабочего колеса. Ниже приведен внешний вид этих вариантов комплектаций вентиляторов ВОК.
Вентилятор ВОК с защитной решеткой | Вентилятор ВОК на подставке |
---|---|
Электрические схемы подключения и регулировка вентиляторов ВОК-220
Схема подключения вентилятора ВОК на 220В | Схема подключения вентилятора ВОК на 380В |
---|---|
Регулировка осевых разгонных вентиляторов ВОК-220.
Рекомендуемые регуляторы скорости для вентиляторов ВОК на 220В: тиристорные регуляторы скорости MTY-2,5 (на фото слева) - цену этих приборов можно уточнить в отделе продаж на почте evromash@evromash.ru, они всегда поддерживается в наличии на нашем складе.
Регуляторы скорости однофазных асинхронных двигателей MTY-2,5 предназначены для плавного изменения скорости вентилятора путем изменения рабочего напряжения на выходе с помощью тиристора.
При выборе типа регулятора скорости необходимо учитывать значения пусковых токов.
А для канальных вентиляторов ВОК на 380В подойдут частотные преобразователи. Подбираются они по рабочему току.
