Осевые вентиляторы на защитной решетке для охлаждения оборудования

Назначение и преимущества осевого вентилятора ВО (YWF) на защитной решетке

осевые вентиляторы ВО с защитной решеткойКомпактные осевые вентиляторы ВО (YWF) на защитной решетке используются для установки в системах вентиляции и кондиционирования производственных, жилых и общественных помещений, таких как магазины, квартиры, частные дома, производственные цеха, склады, ремонтные мастерские, гаражи и прочие помещения; а также в холодильной технике, в испарителях, обогревательной технике, технологических печах для охлаждения оборудования и прочих подобных технологических целей.

По умолчанию, данные вентиляторы изготавливаются в двух исполнениях:
1. Исполнение S на защитной решётке, с направлением потока воздуха от двигателя вентилятора на защитную решётку ("на приток" или "на всасывание");
2. Исполнение B на защитной решётке и монтажной панели, с направлением потока воздуха от решетки через вентилятор на двигатель ("на вытяжку" или "на нагнетание").
Можно посмотреть чертёж ниже, чтобы ознакомиться визуально с разновидностями исполнений вентиляторов YWF.

Варианты исполнений вентиляторов YWF

Ниже схематически показаны варианты изготовления вентиляторов YWF:

исполнение вентиляторов YWF от ЕВРОМАШ

Осевые вентиляторы на защитной решеткеПреимуществами вентиляторов ВО (YWF) на защитной решетке являются:

  • Удобный монтаж в любом положении.
  • Удобное подключение к электросети.
  • Встроенный термоконтакт.
  • Не требует обслуживания, надёжен в работе.
  • Степень защиты: IP 44.
  • Расчетный срок службы не менее 40000 часов.
  • Малый вес.
  • Низкий уровень шума.
  • Большая производительность - до 10800 м3/час.

Регулировка осевых вентиляторов ВО (YWF) на 220В.
Тиристорный регулятор скорости MTY-2,5Рекомендуемые нами регуляторы скорости для них - тиристорные регуляторы скорости MTY-1,5 или MTY-2,5 (на фото слева), которые подходят для управления большинства наших однофазных осевых вентиляторов.

Рекомендуемые модели регуляторов:

  • Для вентиляторов диаметром 200...400 мм предпочтительнее использовать регулятор MTY-1,5 в силу малого рабочего тока этих изделий.
  • Модели диаметром 450...500 мм лучше регулировать с помощью прибора MTY-2,5.
  • А вот для моделей диаметром 550...630 мм данные регуляторы не подходят, для них нужны иные, более мощные, регуляторы скорости.

Тиристорные регуляторы скорости вращения MTY всегда есть в наличии на нашем складе.

Пример расшифровки обозначения вентилятора ВО на защитной решетке

Осевой вентилятор на защитной решеткеВентилятор осевой ВО 300-2Е

  • ВО - Вентилятор осевой;
  • 300 - Типоразмер (по диаметру рабочего колеса, мм);
  • 2 - Число полюсов;
  • E - Однофазное питание (D - трехфазный)

Как купить вентиляторы на защитной решетке.
Чтобы приобрести данные вентиляторы нужно обратиться в отдел продаж, написав на почту evromash@evromash.ru. Получив заявку, менеджеры отдела продаж выставят Вам счёт на оплату. При этом нужно понимать: вся наша продукция - это промышленное оборудование. Поэтому мы работаем исключительно с юридическими лицами и не выставляем счетов на оплату физическим лицам.

Осевой вентилятор на защитной решетке и монтажной панелиДоставка.
У нас нет региональных филиалов, представителей, магазинов или отделов на строительных рынках. Оплаченный товар мы отгружаем исключительно со своего центрального склада отгрузки готовой продукции в Москве.
Получить его можно либо самостоятельно, либо через транспортную компанию "Деловые Линии". Покупатель пишет нам доверительное письмо о том, что он доверяет получение своего груза ТК "Деловые Линии", мы их приглашаем к себе на склад и отдаём им оплаченный товар. За доставку покупатель расплачивается непосредственно с транспортной компанией при получении товара. По такой же схеме покупатель может сам вызвать любую удобную ему транспортную компанию, за исключением ТК СДЭК, с которой мы категорически не сотрудничаем.
А если есть желание забрать свой товар самостоятельно, нужно приехать к нам на склад за ним.

Технические характеристики осевых вентиляторов ВО (YWF). Паспорт. Декларация о соответствии.

Марка
вентилятора
Напря-
жение,
В
Рабо-
чий ток,
А
Мощ-
ность,
Вт
Частота
вращения,
об./мин
Производи-
тельность,
max,
м3/час
Давление,
max,
Па
Шум на 3м,
дБ
ВО-200-2Е
(YWF-2E-200-Z)
220 0,25 50 2500 745 80 52
ВО-250-2Е
(YWF-2E-250-Z)
220 0,50 110 2400 955 95 60
ВО-250-4D 380 0,13 60 1400 980 80 50
ВО-300-2Е
(YWF-2E-300-Z)
220 0,65 140 2500 1800 130 60
ВО-300-4D 380 0,28 90 1400 1600 80 58
ВО-350-4Е
(YWF-4E-350-EXZ)
220 0,65 140 1380 2260 130 62
ВО-350-4D 380 0,40 145 1380 2500 108 62
ВО-400-4E
(YWF-4E-400-Z)
220 0,81 180 1380 3700 80 67
ВО-400-4D 380 0,53 190 1380 3500 115 67
ВО-450-4Е
(YWF-4E-450-Z)
220 1,15 250 1350 4800 140 68
ВО-450-4D
(YWF-4D-450-Z)
380 0,58 250 1360 4820 140 68
ВО-500-4Е
(YWF-4E-500-Z)
220 1,85 420 1300 6200 160 72
ВО-500-4D
(YWF-4D-500-Z)
380 0,93 450 1300 6250 160 72
ВО-550-4Е
(YWF-4E-550-Z)
220 2,45 550 1310 8500 140 74
ВО-550-4D
(YWF-4D-550-Z)
380 1,20 650 1300 8500 140 74
ВО-630-4Е
(YWF-4E-630-Z)
220 3,50 810 1360 10800 200 78
ВО-630-4D
(YWF-4D-630-Z)
380 1,95 860 1350 10800 200 78

Под обозначением Z в марке вентиляторов в таблице выше условно принимается указание на исполнение вентилятора и направление потока воздуха.

Варианта тут два:

1. Исполнение на защитной решётке, с направлением потока воздуха от двигателя на решётку (тогда в марке будет буква S).

2. Исполнение на монтажной панели с защитной решёткой, с направлением воздуха от защитной решётки на двигатель (тогда в марке будет буква B).

На схемах, расположенных выше, схематически показано как это выглядит.

Паспорт на изделие.
Пройдя по этой
ссылке, Вы можете ознакомиться с руководством по эксплуатации на осевые вентиляторы YWF (ВО).

Декларация о соответствии.
А пройдя по этой ссылке, Вы можете ознакомиться с Декларацией о соответствии на осевые вентиляторы YWF (ВО).

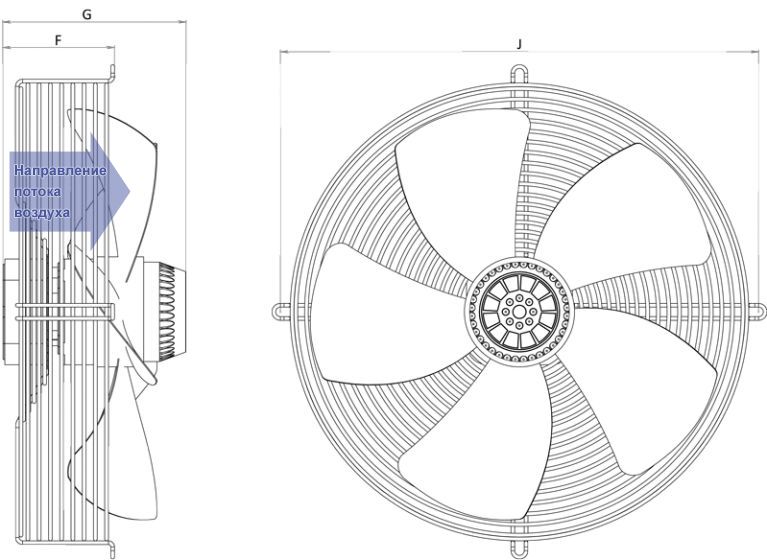

Конструкция вентилятора осевого ВО (YWF) на защитной решетке

Ниже представлена конструкция осевого вентилятора на защитной решётке.

Схема монтажа вентилятора осевого ВО (YWF) на защитной решетке

На приведенной ниже схеме монтажа показано - как смонтировать прибор для его работы на приток воздуха в помещение. На схеме подразумевается, что это вид из помещения. Принцип монтажа прост: аппарат монтируется на стену, располагаясь защитной решёткой к себе.

Данные вентиляторы в исполнении "на защитной решётке" изготавливаются на всасывание, то есть на приток воздуха с улицы в помещение. Воздух у них проходит с улицы сквозь вентилятор на решётку, как показано на схеме выше (исполнение "S").

После того, как вентиляторы на защитной решётке стали применяться как общеобменные в качестве стеновых или оконных, появилась нынешняя их модификация - "на всасывание, приток воздуха". Когда вентилятор крепится решёткой к себе, а воздух гонится с улицы в помещение. Оно является основным у данных аппаратов в модификации "за защитной решётке", а если нужно изготовление вентилятора на "нагнетание", то есть на вытяжку воздуха из помещения, требуется модификация "с защитной решёткой и монтажной панелью". Оба эти варианта можно посмотреть на схемах выше.

Осевой вентилятор на защитной решетке и монтажной пластинеТермин "нагнетание" применительно к вытяжке воздуха возник у этих аппаратов в силу того обстоятельства, что изначально они разрабатывались не для общеобменной вентиляции, а для охлаждения различного оборудования. Вентилятор крепился к оборудованию таким образом, чтобы решётка защищала "шальную руку", дотронувшуюся до него, от травмы. Ведь вращающиеся с большой скоростью стальные лопасти могут запросто отрубить пальцы той руки, что будет засунута в работающий вентилятор. А сам вентилятор должен был НАГНЕТАТЬ воздух в оборудование, охлаждая его. Поэтому ранее эти вентиляторы изготавливались именно в исполнении "на нагнетание", то есть так, чтобы воздух через решётку шёл сквозь вентилятор на оборудование.

В принципе, в зависимости от направления установки вентиляторов обоих модификаций, они могут служить как для вытяжки воздуха, так и для притока его. Но при этом надо понимать, что опасно находиться рядом с работающим вентилятором, у которого рабочее колесо не защищено решёткой, и тем более протягивать к нему руки. Поэтому, если есть такая необходимость, чтобы вентилятор втягивал воздух с улицы в помещение, всё-таки лучше письменной заявкой заказать у нас исполнение данных вентиляторов "на защитной решётке", а если нужна вытяжка - нужно заказать исполнение "с защитной решёткой и монтажной панелью", которое Вы вилите на фото выше справа. Тогда можно будет устанавливать такой вентилятор в стандартном положении - решеткой "к себе", что гораздо безопаснее.

Лопасти вентиляторов имеют серповидную форму и изготовлены из оцинкованной стали, покрыты эмалью. Вентиляторы данной серии имеют электродвигатели с внешним ротором, рассчитанные на подключение к сетям с напряжением либо 220В, либо 380В. Корпус вентиляторов изготавливается из стали с порошковой покраской.

Габаритные размеры осевых вентиляторов ВО (YWF)

Ниже приведены габаритные размеры вентиляторов.

Габаритные размеры вентиляторов YWF

Марка вентилятора A, мм B, мм C, мм D, мм E, мм F, мм G, мм H, мм Масса, кг
ВО-200-2E
(YWF-2E-200-S)
270 295 235 200 66 54 45 7,5 2,5
ВО-200-2E
(YWF-2E-200-B)
250 260 310 200 205 50 4M6 - 2,5
ВО-250-2E
(YWF-2E-250-S)
320 345 275 250 76 54 60 7,5 3
ВО-250-2E
(YWF-2E-250-B)
320 320 370 250 260 50 4M6 - 3
ВО-300-2E
(YWF-2E-300-S)
360 390 320 300 86 30 80 7,5 3,4
ВО-300-2E
(YWF-2E-300-B)
360 380 430 300 315 63 4M6 - 3,4
ВО-350-4E
(YWF-4E-350-EXS)
420 455 375 350 104 30 80 8 5
ВО-350-4E
(YWF-4E-350-EXB)
420 435 485 350 360 65 4M8 - 5
ВО-400-4E
(YWF-4E-400-
S)
470 496 423 400 117 30 90 8 6,1
ВО-400-4E
(YWF-4E-400-
B)
470 496 540 400 410 78 4M8 - 6,1
ВО-450-4E(D)
(YWF-4E(D)-450-S)
520 555 492 450 132 30 90 8 7,5
ВО-450-4E(D)
(YWF-4E(D)-450-B)
520 555 575 450 460 85 4M8 - 7,5
ВО-500-4E(D)
(YWF-4E(D)-500-S)
570 602 523 500 129 30 90 9,5 10
ВО-500-4E(D)
(YWF-4E(D)-500-B)
570 615 665 500 510 100 4M8 - 10
ВО-550-4E(D)
(YWF-4E(D)-550-S)
630 654 578 550 144 30 100 9,5 10,5
ВО-550-4E(D)
(YWF-4E(D)-550-B)
630 670 725 550 560 100 4M8 - 10,5
ВО-630-4E(D)
(YWF-4E(D)-630-S)
755 776 653 630 166 30 100 9,5 15,4
ВО-630-4E(D)
(YWF-4E(D)-630-B)
755 750 805 630 650 110 4M8 - 15,4

Аэродинамические характеристики вентиляторов на защитной решётке

Ниже приведены аэродинамические характеристики осевых вентиляторов на защитной решётке.

Модели YWF 200_250.
аэродинамические характеристики осевых вентиляторов на защитной решётке YWF 200_250

Модели YWF 300_350.
аэродинамические характеристики осевых вентиляторов на защитной решётке YWF 300_350

Модели YWF 400_450.
аэродинамические характеристики осевых вентиляторов на защитной решётке YWF 400_450

Модели YWF 500_550.
аэродинамические характеристики осевых вентиляторов на защитной решётке YWF 500_550

Модели YWF 630.
аэродинамические характеристики осевых вентиляторов на защитной решётке YWF 630
