Пылеуловители (промышленные пылесосы, стружкоотсосы, пылеулавливающие агрегаты, аспирационные установки)

Основное назначение пылеуловителей

ЕВРОМАШ. Пылеулавливающий агрегат ПФЦПылеулавливающие агрегаты (аспирационные установки) широко применяются на производстве. Они используются для отсоса и очистки (аспирации) воздуха:

  • при работе различных типов станков: шлифовальных, заточных, обдирочных, металлорежущих, полировочных;
  • а также при операциях дробления, рассева и затаривания пылящих материалов;
  • при обработке полимеров, дерева, резины и кожи, иных материалов;
  • при пескоструйной обработке;
  • при сухой уборке производственных помещений;
  • при порошковой окраске;
  • при других техпроцессах для возвращения в производство дорогостоящих материалов.

На фото справа Вы видите пылеулавливающий агрегат ПФЦ-8000КР, установленный на объекте одного из наших потребителей.

ОБРАТИТЕ ВНИМАНИЕ

1. Чтобы сократить Вам время на поиск, хотим обратить Ваше внимание на то, что у нас Вы не найдёте пылеуловителей или пылеулавливающих агрегатов для слипающихся газовоздушных смесей, то есть решений для улавливания смесей бетона, цемента, песка и других строительных смесей, пыли от известняка, мела, глины, гипсокартона; для улавливания горячего воска, а также любых иных слипающихся видов пыли и материалов.

2. В сентябре 2024 года у нас в номенклатуру были введены рукавные фильтры ФРИП с возможностью работать со взрывоопасными воздушными смесями. Они могут применяться в качестве решения для улавливания крупяной и мучной пыли; сахарной пудры; алюминиевой пыли и стружки; угольной пыли; бумаги и картона; для аспирации в покрасочных камерах, где применяются краски не на водной основе. Это единственное пылеулавливающее оборудование в нашей номенклатуре, способное работать с такими средами.

Разновидности пылеулавливающих агрегатов от ЕВРОМАШ

ЕВРОМАШ. Пылеулавливающий агрегат ЗИЛГруппа компаний «ЕВРОМАШ», в течении многих лет осуществляет поставки пылеулавливающих агрегатов. Ниже кратко описаны разновидности пылеуловителей, которые мы можем Вам предложить. Пройдя по ссылкам, Вы попадёте в соответствующий раздел нашего каталога с техническими характеристиками, подробными описаниями оборудования, действующими ценами на него и сроками изготовления.

Пылеулавливающие агрегаты ЗИЛ (промышленные пылесосы) предназначены для отсоса и аспирации (очистки) воздуха от примесей пыли, мелкой и крупной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках.

Пример пылеуловителя ЗИЛ-900 приведен на фотографии справа.

Пылеулавливающие агрегаты ЗИЛ являются наиболее конструктивно простым, проверенным временем, надежным, а также самым недорогим прибором из всех предлагаемых вариантов систем аспирации для металлообработки. Разрабатывали его для работы с одним станком. то есть: один пылесос на один станок.

Пылеулавливающие агрегаты ЦИКЛОН являются аспирационными установками и предназначены для аспирации (очистки) газов, выделяющихся при некоторых технологических процессах (сушке, обжиге, агломерации, сжигании топлива), а также воздушных смесей в различных отраслях промышленности (черной и цветной металлургии, химической, нефтяной промышленности, в машиностроении, при производстве строительных материалов, в энергетике, деревообработке, металлообработке, сельском хозяйстве, пищевой промышленности).

От всех остальных моделей пылеулавливающих агрегатов пылеуловители ЦИКЛОН отличает та особенность, что в их конструкции нет встроенного вентилятора.

ЕВРОМАШ. Макет аспирационной системы с пылеулавливающим агрегатом ЦИКЛОН, пылевым вентилятором и двумя рабочими местами потребителей

Эти агрегаты предназначены для работы в аспирационных системах, где уже есть пылевые вентиляторы, которые гонят воздушную смесь от защищаемых объектов по воздуховодам и подают его в аппараты ЦИКЛОН, где он проходит очистку и либо возвращается в помещение, либо отводится наружу.

Макет схемы работы аспирационной системы с пылеулавливающим агрегатом ЦИКЛОН и пылевым вентилятором представлен на фото справа. На макете видно, что пылевой вентилятор создает давление воздуха в системе. Благодаря этому давлению, воздушная смесь с примесями (пылью, стружкой или опилками) отводится от оборудования (на макете показаны два рабочих места, от которых отводится воздушная смесь, что может производиться либо непосредственно, либо при помощи зонтов вентиляционных) по системе воздуховодов и через пылевой вентилятор подается в ЦИКЛОН.

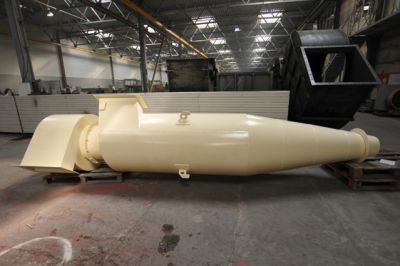

Пылеулавливающий агрегат ЦИКЛОН ЦН-15 с улиткой без бункера на производственном складе ЕВРОМАШ

В Циклоне воздушная смесь очищается от примесей, чистый воздух выходит наверх в атмосферу, а примеси падают вниз в пылесборный ящик под Циклоном.

При этом надо отметить, что пылеуловители ЦИКЛОН обладают самым широким диапазоном как по производительности, так и по назначению из всех известных пылеулавливающих агрегатов. Поэтому именно они являются наиболее распространенным инструментом для аспирационных систем.

На фото справа Вы видите пылеулавливающий агрегат ЦИКЛОН ЦН-15-900-1У (с улиткой, без бункера), подготовленный к отгрузке на нашем производственном складе.

Рециркуляционные пылеулавливающие аппараты АПР, АПРКЕВРОМАШ. Пылеулавливающий агрегат АПРК предназначены для Пылеулавливающий агрегат АПРК от ЕВРОМАШотсоса и очистки (аспирации) воздуха от сухой неслипающейся мелкодисперсной абразивной металлической пыли и стружки. Например - от заточных станков.

Данные аппараты устанавливаются в непосредственной близости от станков, обеспечивая при этом скорость всасывания в местном отсосе до 22 м/с. Пылеуловители АПР и АПРК оптимально подходят для небольших производств, особенно при неполной загрузке станков в течении смены. К одному аппарату может присоединяться несколько местных отсосов. Имеют встроенный циклонный элемент и шумоглушитель. Пример работы пылеулавливающего агрегата АПРК-1200 с металлообрабатывающим станком представлен на фото выше справа.

Пылеуловитель ПФЦ-3000 от ЕВРОМАШОсновное назначение для всех типов пылеуловителей ПФЦ-К (КР) - это обработка дерева, пластмассы и других материалов, не выделяющих при обработке значительного количества частиц, размером меньше 3 мкм (например, строительные смеси, абразив, стекло и т.д.).

В том случае, если выделяются частицы меньше 3 мкм, рекомендуется применение пылеуловителей (аспирационных установок) ПФЦ-КРК и ФЦ-РК с комбинированной системой регенерации.

Пример пылеуловителя ПФЦ представлен на фото справа.

Пылеуловители ПФЦ предназначены для использования в промышленности и на производстве, а также в сельском хозяйстве и любых отраслях, где требуется сухая очистка воздуха от пыли или мелких частиц и стружки (кроме металлической).

Пылеуловители ПФЦ характеризуются высокой производительностью, что позволяет быстро осуществлять очистку больших объемов газовых смесей.

Конструкции устройств данной группы являются достаточно простыми, что дополнительно повышает надежность такого оборудования.

Общая рекомендация

Если Вы затрудняетесь с выбором, или у Вас возникли сомнения в правильности выбора, - обращайтесь с письменной заявкой в отдел сбыта по многоканальным телефонам-факсам: (495) 780-43-94, 780-43-95, или пишите нам на наш адрес электронной почты: venti@evromash.ru.

Также Вы можете заполнить опросный лист на пылеулавливающие агрегаты и выслать его нам для подбора агрегата.

Мы поможем Вам сделать правильный выбор и оптимизировать Ваши затраты!

Что необходимо знать при выборе пылеуловителя

Пылеуловитель Циклон типа ЦОК на складе ЕВРОМАШПри выборе пылеуловителя нужно знать следующее:

1. Диаметр отсосов и рекомендуемую скорость в отсосе, м/с
2. Количество образующихся отходов, кг/час
3. Вид обработки (фрезерование, строгание, шлифовка)
4. Аэродинамическое сопротивление самого станка, Па

Аппараты ПФЦ и ФЦ могут комплектоваться кассетой из целлюлозы ("бумаги") или полиэстера. Второй вариант несколько дороже, но он имеет большую механическую прочность по сравнению с бумажной кассетой, лучшую эффективность очистки и более чем в 2 раза увеличенный срок службы.

Промышленные пылесосы ЗИЛ-900, ЗИЛ-1600 для примесей пыли, мелкой и крупной металлической стружки

ЕВРОМАШ. Пылеулавливающий агрегат ЗИЛПромышленные пылесосы ЗИЛ-900, ЗИЛ-1600 применяют при соблюдении следующих условий:

  • Пыль мелкодисперсная, абразивная, металлическая.
  • Производительность не более 900 или 1600 м.куб./час.
  • Температура окружающей среды от -40ºС до +40ºС.
  • Относительная влажность до 100% при температуре 25ºС.
  • Перемещаемая среда не должна содержать липких веществ, волокнистых материалов.
  • Перемещаемая среда не должна иметь агрессивность по отношению к углеродистым сталям выше агрессивности воздуха.
  • При обеспечении защиты электродвигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения.
  • Группа эксплуатации в части воздействия механических факторов окружающей среды - М21 по ГОСТ 17516.1-90.

Пылеулавливающие агрегаты - промышленные пылесосы ЗИЛ предназначены для отсоса и очистки воздуха от примесей пыли, мелкой и крупной неабразивной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках.

Стружкоотсосы ЗИЛ - это самый экономичный вариант приобретения сухого пылеуловителя для металлообработки.

Пылеулавители АПР, АПРК для абразивной металлической пыли

ЕВРОМАШ. Пылеулавливающий агрегат АПР, АПРКПылеуловители АПР, АПРК применяют при наличии следующих условий:
1. Пыль мелкодисперсная, абразивная, металлическая
2. Производительность не более 1200, либо 1600 м.куб./час
3. Объем отходов не более 1 м.куб./смену
4. Небольшая длина воздуховодов
5. Аэродинамическое сопротивление станка не выше 1000 Па.

Эти промышленные пылесосы являются ближайшим аналогом пылеуловителей ЗИЛ с технической точки зрения и также предназначены для отсоса и очистки воздуха от примесей пыли, мелкой и крупной неабразивной металлической стружки, образующейся при обработке сухим способом металлических изделий на заточных, шлифовальных и металлорежущих станках. Однако, они являются более дорогостоящим изделием по сравнению со стружкоотсосами ЗИЛ, и поэтому обоснованность выбора агрегатов АПРК, в сравнении с аппаратами для фильтрации пыли - промышленными пылесосами ЗИЛ, дискуссионна.

При нарушении хотя бы одного из условий и в том случае, если пыль не металлическая - необходимо выбирать пылеуловители ПФЦ.

Пылеуловители ПФЦ 1250-5000 К (КР)

ЕВРОМАШ. Пылеулавливающий агрегат ПФЦ-1500Выбор пылеуловителей ПФЦ 1250-5000 К (КР) ограничен следующими условиями:
1. Производительность не более 5000 м.куб./час
2. Объем отходов не более 1 м.куб./смену
3. Небольшая длина воздуховодов
4. Аэродинамическое сопротивление станка не выше 1000 Па.



Пылеулавливыающие агрегаты ПФЦ являются наиболее универсальными из вышеперечисленного ряда пылеуловителей. Однако, их нельзя использовать при процессах металлообработки.

Поэтому для фильтрации металлической пыли и стружки применяют простые и надёжные стружкоотсосы - промышленные пылесосы ЗИЛ.

При нарушении хотя бы одного из условий п.п. 1-3 необходимо выбирать пылеуловитель ПФЦ-8000, или ФЦ 4000-12000.


Пылеуловители ПФЦ-8000, ФЦ 4000-12000 с механической регенерацией

ЕВРОМАШ. Пылеулавливающий агрегат ПФЦ-8000Данные пылеуловители позволяют создавать центральные (мини-центральные) системы аспирации, т.е. подключать несколько станков к одному агрегату при протяженности воздуховодов до 8 м для ПФЦ-8000-КР, и до 40 м для аппаратов ФЦ.

В этом случае необходимо произвести расчет сопротивления сети (воздуховоды + местный отсос на станке) и подобрать соответствующий пылеуловитель.

При сопротивлении сети меньше 1500 Па можно применять пылеуловители типа ПФЦ-8000-КР, при большем сопротивлении - ПФЦ-8000-КР с частотным преобразователем, либо аппараты типа ФЦ.

Не рекомендуется применять эти аппараты на калибровально-шлифовальных станках (т.е. на станках с большим количеством мелкой пыли). Также их нельзя применять при процессах металлообработки, потому что они не предназначены для работы с металлической пылью. Поэтому для фильтрации металлической пыли и стружки применяют простые и надёжные стружкоотсосы - промышленные пылесосы ЗИЛ или, при большом объёме пыли, аппараты циклонного типа типа ЦОК.

Пылеуловители с комбинированной системой регенерации (механическая очистка + обратная струйная продувка сжатым воздухом) типа ПФЦ-8000 КРК, ФЦ 4000 РК, ФЦ 8000 РК, ФЦ 12000 РК

ЕВРОМАШ. Пылеулавливающий агрегат ФЦ-8000Применение таких пылеуловителей ограничено следующими условиями:
1. Количеством улавливаемой пыли, т.к. необходимо менять пылесборный мешок чаще одного раза в час неудобно.
2. Необходимостью периодической остановки пылеуловителя, т.к. регенерация фильтроэлементов происходит только при выключении вентилятора.

Агрегаты ПФЦ-8000-КРК, ФЦ-РК, как правило, приобретаются и используются вместе с пылевыми вентиляторами ВДП или ВЦЭП.

Не рекомендуется применять эти аппараты на калибровально-шлифовальных станках (т.е. на станках с большим количеством мелкой пыли). Также их нельзя применять при процессах металлообработки, потому что они не предназначены для работы с металлической пылью.

Поэтому для фильтрации металлической пыли и стружки применяют простые и надёжные стружкоотсосы - промышленные пылесосы ЗИЛ или, при большом объёме пыли, аппараты циклонного типа типа ЦОК.


Сравнительные характеристики пылеуловителей ПУА; ПФЦ-КР, ФЦ; ПФЦ-КРК, ФЦ-РК

Приведём общую таблицу сравнительных характеристик локальных пылеуловителей ПУА и ПФЦ, ФЦ.

Сравнительные характеристики пылеуловителей ПФЦ, ПУА

Пылеулавливающие агрегаты ЦИКЛОН

ЕВРОМАШ. Пылеулавливающий агрегат ЦИКЛОНПылеулавливающие агрегаты ЦИКЛОН характеризуются высокой производительностью, что позволяет быстро осуществлять очистку больших объемов газовых и воздушных смесей. В тоже время, выпускается очень большое количество модификаций этих агрегатов, что позволяет использовать их как на больших, так и на малых объектах самого широкого круга назначения.

Агрегаты ЦИКЛОН используются совместно с вентиляторами, могут устанавливаться как на нагнетательной, так и на всасывающей их стороне. При этом сами они не имеют встроенного вентилятора в своей конструкции. В зависимости от назначения, применяются Циклоны различных конструкций.

В настоящее время эти аппараты выпускаются в нескольких сериях, каждая из которых представлена несколькими исполнениями устройств.

В зависимости от габаритов и конструктивных особенностей циклонов может изменяться их производительность, а также эффективность их применения.

Некоторые серии пылеуловителей ЦИКЛОН имеют ограничения на эксплуатацию (например, могут использоваться только в качестве оборудования для предварительной очистки газовых смесей). Но большой спектр выпускаемых моделей этих пылеуловителей позволяет практически всегда найти нужное решение для поставленной задачи.

Рукавный фильтр с импульсной продувкой серии ФРИП с возможностью работать с взрывоопасными воздушными смесями

Рукавные фильтры ФРИП с импульсной продувкой от ЕВРОМАШ

Рукавные фильтры ФРИП с импульсной продувкой используются для очистки воздуха или газа от пыли в вытяжных аспирационных системах. Применяются они в различных отраслях промышленности, включая металлургическую, химическую, деревообрабатывающую и строительную.

Фильтры ФРИП выпускаются нескольких исполнений:

  • для улавливания пылей не являющихся токсичными, пожаро- и взрывоопасными с температурой очищаемого воздуха до 200°С;
  • для улавливания взрывоопасных пылей;
  • для улавливания пылей при очистке высокотемпературных газов до 260°С.

Обратите внимание:
​Особенностью данных изделий, в отличии от всех остальных представленных на нашем сайте пылеуловителей, является тот факт, что они могут работать со взрывозащищёнными воздушными смесями. То есть, мы можем рекомендовать рукавные фильтры ФРИП для улавливания крупяной и мучной пыли; сахарной пудры; алюминиевой пыли и стружки; угольной пыли; бумаги и картона; для аспирации в покрасочных камерах, где применяются краски не на водной основе.

Рукавный модульный фильтр с импульсной продувкой ФРИМ

Рукавный модульный фильтр с импульсной продувкой ФРИМ от ЕВРОМАШРукавный модульный фильтр с импульсной продувкой ФРИМ предназначен для очистки воздуха от сухой неслипающейся пыли в центральных системах аспирации. Он предназначен для установки внутри производственных помещений.

Рекомендуемые области применения: деревообрабатывающие и мебельные производства, песко- и дробеструйные установки, пыль при обработке пластмассы, металла, камня и так далее.

Фильтрующими элементами модульного фильтра ФРИМ являются рукава, изготовленные из полиэстера с различными обработками, такими, как водо- маслооталкивающие, антистатические, абразивностойкие. Корпус фильтра рассчитан на разрежение до 4'500 Па. Температура очищаемого воздуха до 40°С.

Фильтр ФРИМ поставляется в комплектации:

  • Фильтровальная секция, со встроенными форсунками и раздающим коллектором, с возможностью подключения к системе пожаротушения предприятия;
  • Секция продувки сжатым воздухом. Модернизированная мощная система автоматической продувки позволяет работать на повышенной концентрации пыли. Встроенный ресивер, объемом 110 ли блок подготовки воздуха;
  • Предварительная осадительная камера, снижает пылевую нагрузку на фильтровальные рукава;
  • Встроенный вентилятор высокого давления, расположен в специальной шумоизолированной секции. Установлен в «чистой» зоне, после фильтров. Развивает напор до 4500 Па;
  • Встроенный шкаф управления системой регенерации и вентилятором. Продувка фильтров происходит через определенный временный интервал (заводские установки) или по датчику перепада давления, в зависимости от степени загрязненности фильтров;
  • Частотный преобразователь с возможностью регулирования по датчику разрежения.

При всей своей универсальности фильтры ФРИМ имеют один недостаток - это весьма дорогостоящее решение, стоимостью гораздо больше миллиона рублей.
