Центробежные дутьевые вентиляторы ВДН и Дымососы ДН №№6,3-22
Назначение дымососов ВДН и ДН
-
Дымососы ВДН и ДН - Технические характеристики дымососов ВДН и ДН
- Габаритные и присоединительные размеры дымососов ВДН и ДН
- Аэродинамические характеристики тягодутьевых машин ВДН и ДН (МО ЦКТИ 0,55-40)
- Акустические характеристики дымососов ВДН и ДН
Центробежные дутьевые вентиляторы одностороннего всасывания типа ВДН предназначены для подачи воздуха в топки паровых котлов. Такими вентиляторами комплектуются котлы с уравновешенной тягой паропроизводительностью 1...25 т/ч, а также газомазутные водогрейные котлы теплопроизводительностью 0,5...16 Гкал/ч.
Допускается применение дымососов ВДН и ДН в технологических установках различных отраслей народного хозяйства для перемещения чистого воздуха, а также в качестве дымососов на газомазутных котлах с уравновешенной тягой.
Пройдя по этой ссылке, Вы можете ознакомиться с Декларацией о соответствии на наши дымососы.
Обратите внимание.
Некоторые модели данных вентиляторов всегда есть в наличии на нашем производственном складе.
Вентиляторы рассчитаны на на продолжительный режим работы в помещении и на открытом воздухе (вне помещения под навесом) в условиях умеренного климата (климатическое исполнение У, категория размещения 2, ГОСТ 15150-69). Допустимая температура окружающего воздуха не ниже -30°C и не выше +40°C.
Центробежные дымососы одностороннего всасывания типа ДН предназначены для отсасывания дымовых газов из топок котельных агрегатов, оборудованных эффективно действующими системами золоулавливания, а также для отсасывания дымовых газов из топок газомазутных котельных агрегатов.
Дымососы ВДН и ДН рассчитаны на продолжительный режим работы в помещении и на открытом воздухе в условиях умеренного климата (климатическое исполнение У, категории размещения 1, 2, 3 и 4, ГОСТ 15150-69). Запуск дымососов разрешается при температуре в улитке не ниже -30°С. Максимальная температура газов на входе в дымососы не должна превышать +200°С.
Для долговечности дымососов типа ДН толщина стенок улиток увеличена по сравнению с вентиляторами типа ВДН.

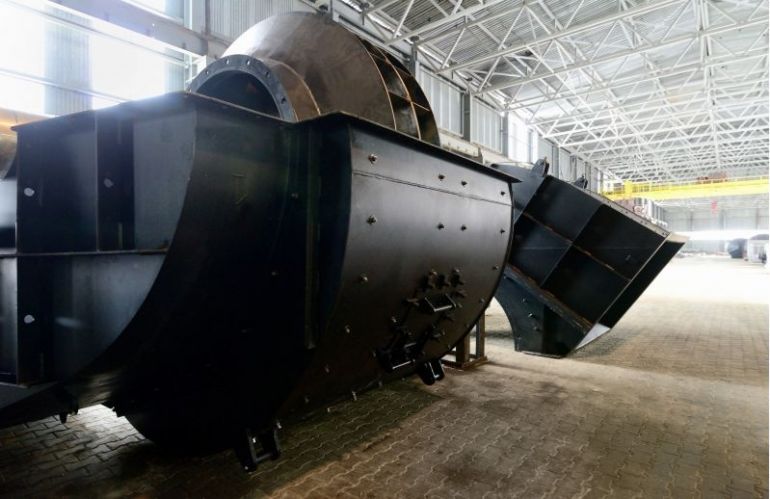

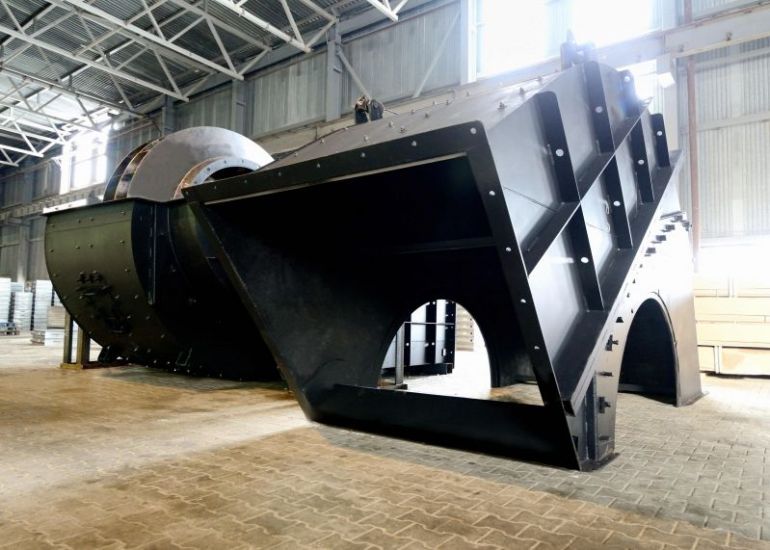

На фото слева показан вентилятор ВДН-17, а выше дымосос ДН-12,5. Ниже Вы видите дымосос ДН-11,2 на нашем складе в Москве.
Также мы изготавливаем запасные части к дымососам: рабочие колеса, подшипниковые узлы, валы и муфты. Для заказа запасных частей обращайтесь с письменной заявкой в отдел продаж по адресу: venti@evromash.ru.
Особенности конструкции дымососов типа ДН
В дымососах типа ДН изменена конструкция рабочего колеса по сравнению с дымососами типа Д.
У дымососов типа ДН в рабочем колесе присутствуют 16 загнутых назад лопаток.
В дымососах типа Д применяется рабочее колесо с 32-мя вперед загнутыми лопатками.
Это изменение позволило увеличить примерно на 30% давление и уменьшить расход электроэнергии примерно на 17%.
На фотографии справа представлены дутьевые вентиляторы ВДН-11,2 на нашем центральном складе отгрузки готовой продукции в Москве.
Технические характеристики дымососов ВДН и ДН
| № дымососа | Мощность, кВт | Частота вращения, мин-1 | Производительность, м3/ч |
Полное давление, даПа (*10 Па) |
Масса, кг |
|---|---|---|---|---|---|
| ВДН №6,3 | 5,5 | 1500 | 5102 | 125 | 325* |
| ДН №6,3 | 5,5 | 1500 | 5102 | 100 | 325* |
| ВДН №8 | 11 | 1000 | 6700 | 97 | 505* |
| 15 | 1500 | 10460 | 220 | ||
| ДН №8 | 11 | 1000 | 6700 | 63,2 | 505* |
| 15 | 1500 | 10460 | 143 | ||
| ВДН №9 | 11 | 1000 | 9930 | 125 | 560* |
| 15 | 1500 | 14900 | 283 | ||
| ДН №9 | 11 | 1000 | 9930 | 90 | 560* |
| 15 | 1500 | 14900 | 190 | ||
| ВДН №10 | 11 | 1000 | 13620 | 155 | 630* |
| 30 | 1500 | 20450 | 345 | 710* | |
| ДН №10 | 11 | 1000 | 13620 | 110 | 630* |
| 30 | 1500 | 20450 | 260 | 710* | |
| ВДН №11,2 | 22 | 1000 | 19130 | 194 | 990* |
| 45 | 1500 | 27750 | 425 | 941* | |
| ДН №11,2 | 22 | 1000 | 19130 | 124 | 990* |
| 45 | 1500 | 28750 | 290 | 1015* | |
| ВДН №12,5 | 30 | 1000 | 26600 | 235 | 1165* |
| 90 | 1500 | 39900 | 550 | 1390* | |
| ДН №12,5 | 55 | 1500 | 39900 | 351 | 1220* |
| 75 | 1500 | 39900 | 351 | 1355* | |
| ВДН №13 | 132 | 1500 | 60000 | 510 | 1840* |
| ДН №13 | 132 | 1500 | 60000 | 350 | 1840* |
| ВДН №15 | 55 | 750 | 37500 | 220 | 2650** |
| 75 | 1000 | 50000 | 370 | ||
| 315 | 1500 | 78000 | 820 | ||
| ДН №15 | 45 | 750 | 37500 | 170 | 2650** |
| 75 | 1000 | 50000 | 300 | ||
| 250 | 1500 | 78000 | 690 | ||
| ВДН №17 | 90 | 750 | 57000 | 260 | 3300** |
| 160 | 1000 | 75000 | 380 | ||
| 630 | 1500 | 110000 | 1090 | ||
| ДН №17 | 55 | 750 | 57000 | 220 | 3300** |
| 160 | 1000 | 75000 | 350 | ||
| 500 | 1500 | 110000 | 850 | ||
| ВДН №19 | 200 | 1000 | 105000 | 580 | 4650** |
| ДН №19 | 200 | 1000 | 105000 | 462 | 4650** |
| ВДН №21 | 315 | 1000 | 135000 | 720 | 5400** |
| ДН №21 | 315 | 1000 | 135000 | 585 | 5400** |
| ДН №22 | 315 | 750 | 162000 | 320 | 7000** |
* - масса для 1-го исполнения;
** - масса без электродвигателя.
