Регуляторы скорости вращения RSV-1 и VSR

Описание регуляторов скорости вращения

Регулятор скорости RSV-1Симисторный регулятор скорости VSRРегуляторы скорости вращения RSV-1 (на фото слева) и VSR (на фото справа) предназначены для плавного изменения скорости вращения однофазных электродвигателей осевых и канальных вентиляторов с мощностью электродвигателей от 100 Вт до 450 Вт (RSV-1), либо от 150 Вт до 550 Вт (VSR).

Изменением скорости вращения вентилятора регулируется его производительность по воздуху и уровень шума его работы.

Работа регуляторов скорости RSV-1 и VSR основана на изменении выходного напряжения в диапазоне от 100 В до 220 В. При использовании регулятора скорости вращения вентилятор запускается на максимальных оборотах, а затем, путем поворота ручки регулятора скорости, обороты вентилятора уменьшаются до необходимых значений.

Допускается управление несколькими двигателями при условии, что общий потребляемый ток не превышает предельно допустимой для регулятора величины. Регуляторы предназначены для поверхностного монтажа или на DIN-рейку.

Степень защиты регуляторов скорости: IP42 (RSV-1) и IP44 (VSR). Присоединение регуляторов осуществляется через зажимы для гибких проводов сечением до 2,5 ммс усилием затяжки не более 0,3 Н*м. Допускается как поверхностный, так и утопленный монтаж. Рабочая температура: от 0°C до +40°C.

Обратите внимание

Регулятор скорости RSV-1

  • Диапазон регулировки у регулятора RSV-1: от 0,4 А до 4,0 А (допустимая мощность регулируемых электродвигателей: от 100 Вт до 450 Вт), а у регуляторов VSR - от 1 А до 2,5 А  (допустимая мощность регулируемых электродвигателей: от 150 Вт до 550 Вт).
  • В связи с этим регулировать скорость вращения однофазных вентиляторов, у которых параметры находятся вне этих диапазонов, данные регуляторы не смогут.
  • На фото справа показан вид сбоку на регулятор скорости RSV-1. На фотографии видно, что на корпусе регулятора производитель пишет, что регулятор предназначен для регулирования однофазной (до 230В) нагрузки переменного тока частотой 50-60 Гц, мощностью от 100 Вт до 450 Вт, либо регулирования яркости ламп накаливания мощностью от 60 Вт до 600 Вт.
  • Данный регулятор является простым диммером. Более современным и правильным вариантом регулирования скоростью вращения однофазных электродвигателей являются симисторные регуляторы. Например, симисторный регулятор скорости СРМ-2,5, стоимостью 1'540 рублей, который всегда поддерживается в наличии на нашем складе.

Технические характеристики регуляторов скорости RSV-1 и VSR

Модель регулятора скорости Напряжение, В Класс защиты Максимальный ток, А Мощность, Вт Вес, кг Цена, руб.
RSV-1 220 IP42 0,4...4,0 100-450 0,20 1'800
VSR-1,0 IP44 1 150 0,15 под заказ
VSR-1,5 1,5 280
VSR-2,5 2,5 550

Руководство по применению, схема подключения и внешний вид регулятора скорости RSV-1

Пройдя по этой ссылке, Вы можете ознакомиться с руководством по применению на регуляторы скорости RSV-1.

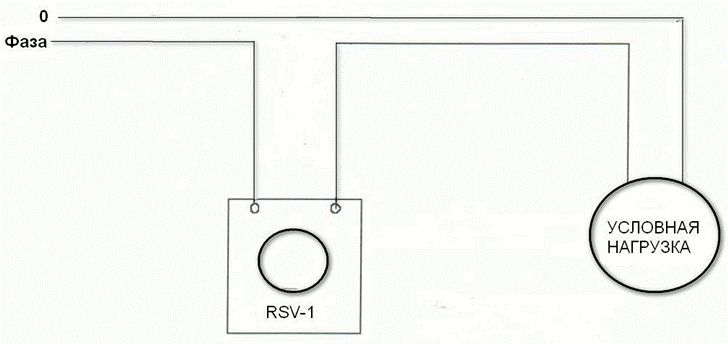

Ниже Вы можете ознакомиться со схемой подключения регулятора скорости RSV-1.

Регулятор скорости RSV-1. Схема подключения.

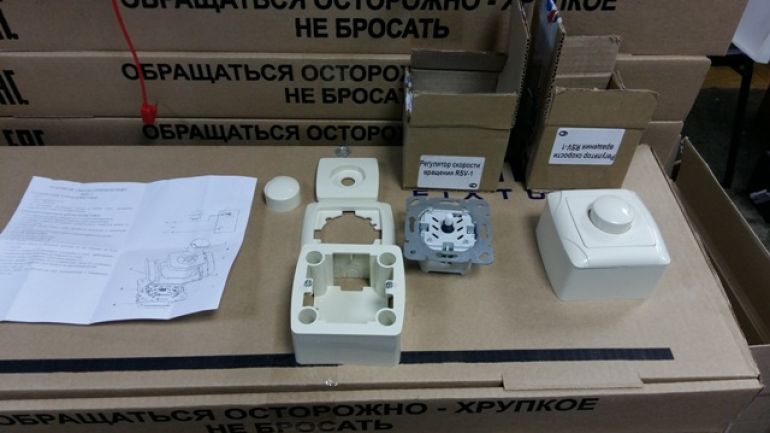

А на фотографии снизу Вы можете посмотреть на регулятор в собранном и разобранном виде.

Регулятор скорости RSV-1
