Канальные вентиляторы ЕВРОМАШ серии РАУНДВЕНТ для круглых каналов.

Вентиляторы для круглых каналов РАУНДВЕНТ

Вентилятор РАУНДВЕНТ-М для круглых каналов.Вентиляторы для круглых каналов РАУНДВЕНТ применяются как самостоятельно, так и в составе вентиляционного оборудования, обслуживающего помещения различных назначений.

Такие вентиляторы характеризуются долговечностью и надежностью, экономичностью в энергопотреблении и простотой в эксплуатации, а также низким уровнем шума при работе.

Данные изделия по параметрам, сфере своего применения, качеству и надёжности аналогичны таким известным канальным вентиляторам, как ВЕНТ, ВКК, ВК, ACF, а также моделям CA MD и LINEO от компании Vortice.

Монтаж вентиляторов РАУНДВЕНТ не представляет собой сложности. Такое оборудование может быть установлено в любом положении — его производительность от этого практически не изменяется.

Эффективность использования вентиляторов для круглых каналов РАУНДВЕНТ является достаточно высокой, во многом благодаря их конструктивным особенностям.

В частности, лопатки, расположенные на рабочем колесе вентилятора, загнуты назад, что дополнительно улучшает его аэродинамические характеристики, а пластиковый корпус значительно уменьшает вес и повышает коррозионностойкость наших приборов.

Вентиляторы для круглых каналов РАУНДВЕНТ выпускаются в нескольких модификациях.

ЕВРОМАШ. Канальный вентилятор РАУНДВЕНТ-М пластиковый в разрезеИсполнения вентиляторов различаются между собой по мощности, производительности и габаритным размерам так, что выбор оборудования, оптимально соответствующего будущим условиям эксплуатации, является несложной задачей.

Вентиляторный завод ЕВРОМАШ производит широкий ассортимент вентиляторов для круглых каналов РАУНДВЕНТ и предлагает поставки такого оборудования на максимально выгодных и удобных для клиента условиях.

Персонал нашего предприятия обладает колоссальным опытом работы в данной сфере и всегда рад предоставить клиентам максимально подробную информацию относительно монтажа, использования, технических характеристик и обслуживания вентиляторов серии РАУНДВЕНТ.

Также сотрудники Группы Компаний ЕВРОМАШ будут рады помочь клиентам в выборе вентоборудования данной категории так, чтобы поставленное оборудование отвечало всем требованиям, предъявляемым к нему.

Общие сведения, регулировка, руководство по эксплуатации вентиляторов в пластиковом корпусе

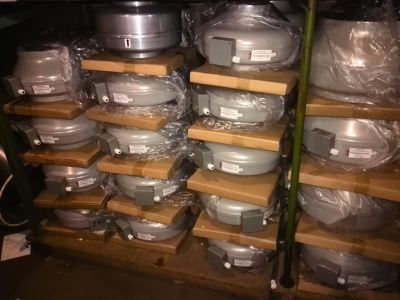

Вентиляторы РАУНДВЕНТ всегда есть в наличии на нашем складе в Москве.ЕВРОМАШ. Вентиляторы РАУНДВЕНТ на складе в Москве

Круглые канальные вентиляторы РАУНДВЕНТ производятся вентиляторным заводом ЕВРОМАШ более 15 лет. Они отличаются привлекательной ценой, малыми шумовыми характеристиками и небольшим весом, современным дизайном.

Регулировка канальных вентиляторов РАУНДВЕНТ.
Тиристорный регулятор скорости MTY-2,5
Рекомендуемые нами регуляторы скорости для них - тиристорные регуляторы скорости MTY-1,5 или MTY-2,5 (на фото слева), которые подходят для управления любым нашим однофазным канальным вентилятором.
Для вентиляторов диаметром 100 мм и 125 мм предпочтительнее использовать регулятор MTY-1,5 в силу малого рабочего тока этих изделий.
Тиристорные регуляторы скорости вращения MTY всегда есть в наличии на нашем складе.

Особенности конструкции и преимущества канальных вентиляторов РАУНДВЕНТ.

  • Канальный вентилятор ЕВРОМАШ серии РАУНДВЕНТ-М в пластиковом корпусеКорпус и рабочее колесо изготавливается из пластика, колесо с назад загнутыми лотками.
  • Статор с антикоррозийной защитой и необслуживаемые подшипники с увеличенным ресурсом работы.
  • Напряжение 220 В, частота 50 Гц, степень защиты IP-44.
  • Расход воздуха регулируется в диапазоне от 0-100%.
  • Температура перемещаемой среды: от -25°C до +40°C.
  • Просты в установке, монтаже и подключении, монтируются в любом положении.
  • Малый вес - не выше 7,5 кг .
  • Уровень шума (звуковое давление) этих вентиляторов - не выше 45 дБ.
  • Наличие пластиковых вентиляторов на складе.

Паспорт, руководство по эксплуатации канальных вентиляторов РАУНДВЕНТ.

Пройдя по этой ссылке, Вы можете ознакомиться с руководством по эксплуатации на канальные вентиляторы РАУНДВЕНТ в пластиковом корпусе.

Основные технические характеристики и цены вентиляторов для круглых каналов РАУНДВЕНТ

Наименование
вентилятора
Произво-
дительность
максимальная,
м3/час
Давление
макси-
мальное,
Па
Цена с НДС,
руб.
Мощ-
ность,
Вт
Частота
вращения,
об./мин
Рабочий
ток,
А
Масса,
кг
Шум на
расстоянии
3м, дБА
РАУНДВЕНТ-100 510 350 4'070 63 2500 0,29 2,2 37,5
РАУНДВЕНТ-125 510 350 4'250 63 2500 0,29 2,5 37,5
РАУНДВЕНТ-160 820 394 5'520 81 2700 0,37 4,7 41,4
РАУНДВЕНТ-200 970 500 6'470 130 2650 0,61 4,5 44,9
РАУНДВЕНТ-250 1350 550 7'580 150 2600 0,68 5,2 39,7
РАУНДВЕНТ-315 1550 530 8'590 215 2700 0,98 7,5 45

Как купить канальный вентилятор. Канальный вентилятор ЕВРОМАШ серии РАУНДВЕНТ-М в пластиковом корпусе
Чтобы приобрести данный продукт нужно обратиться в отдел продаж, написав на почту evromash@evromash.ru. Получив заявку, менеджеры отдела продаж выставят Вам счёт на оплату. При этом нужно понимать: вся наша продукция - это промышленное оборудование. Поэтому мы работаем исключительно с юридическими лицами и не выставляем счетов на оплату физическим лицам.

Доставка.
У нас нет региональных филиалов, представителей, магазинов или отделов на строительных рынках. Оплаченный товар мы отгружаем исключительно со своего центрального склада отгрузки готовой продукции в Москве.
Получить его можно либо самостоятельно, либо через транспортную компанию "Деловые Линии". Покупатель пишет нам доверительное письмо о том, что он доверяет получение своего груза ТК "Деловые Линии", мы их приглашаем к себе на склад и отдаём им оплаченный товар. За доставку покупатель расплачивается непосредственно с транспортной компанией при получении товара. По такой же схеме покупатель может сам вызвать любую удобную ему транспортную компанию.
А если есть желание забрать свой товар самостоятельно, нужно приехать к нам на склад за ним.

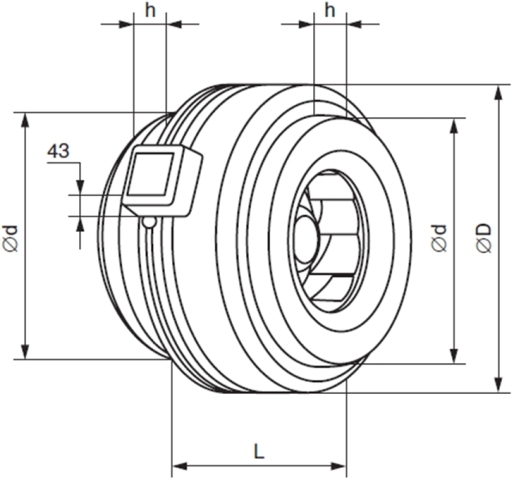

Габаритные размеры вентиляторов для круглых каналов РАУНДВЕНТ

Ниже приведены габаритные размеры канальных вентиляторов РАУНДВЕНТ.

Модель вентилятора

d, мм

D, мм

L, мм

РАУНДВЕНТ-100

99

251

215

РАУНДВЕНТ-125

124

251

220

РАУНДВЕНТ-160

159

340

230

РАУНДВЕНТ-200

199

340

250

РАУНДВЕНТ-250

249

340

250

РАУНДВЕНТ-315

314

405

285

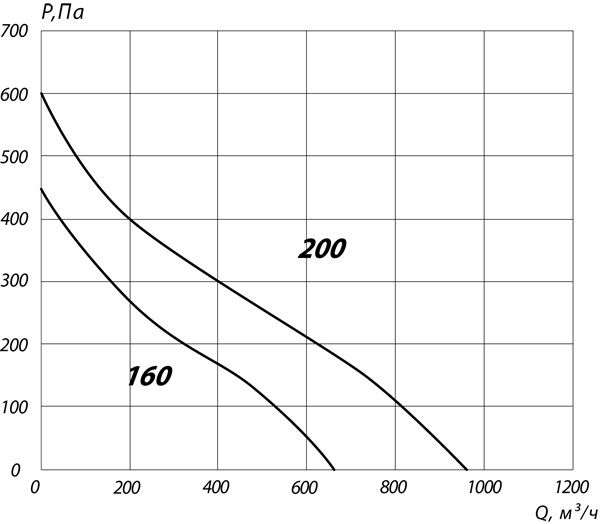

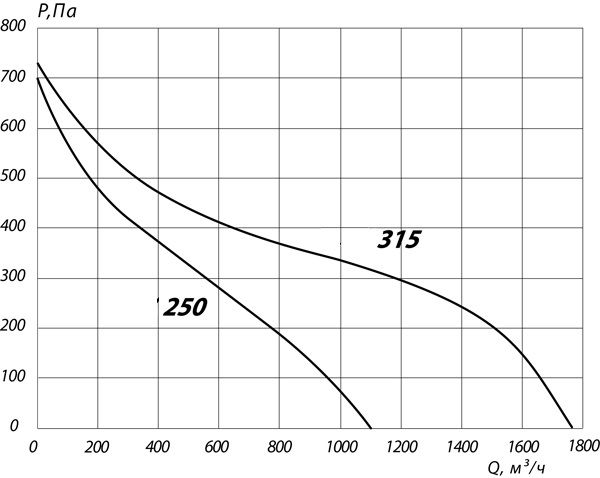

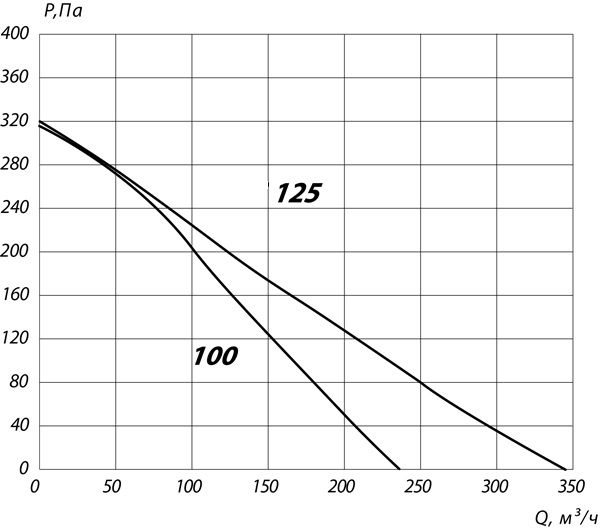

Аэродинамические характеристики канальных вентиляторов РАУНДВЕНТ

Ниже приведены аэродинамические характеристики канальных вентиляторов РАУНДВЕНТ.

Аэродинамические характеристики канальных вентиляторов Раундвент-М

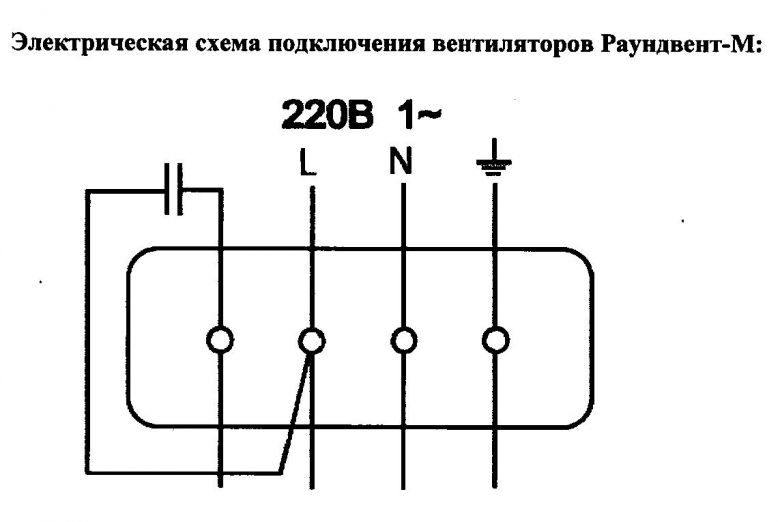

Электрическая схема и монтаж канального вентилятора Раундвент

Ниже приведена электрическая схема подключения канальных вентиляторов РАУНДВЕНТ.

Электрическая схема подключения канального вентилятора Раундвент-М

Ниже приведена схема монтажа канального вентилятора согласно СНиП.

Схема правильного монтажа канального вентилятора

Особенности эксплуатации канальных вентиляторов РАУНДВЕНТ

Монтаж канальных вентиляторов РАУНДВЕНТ к воздуховодамКанальные вентиляторы РАУНДВЕНТ предназначены для перемещения воздуха или других невзрывоопасных и неагрессивных газовых смесей с температурой от -25°C до +40°C, не содержащих липких веществ и волокнистых материалов, с концентрацией пыли или других твердых примесей не более 10 мг/м3.

В месте установки вентиляторов среднеквадратическое значение виброскорости от внешних источников вибрации не должно превышать 2 мм/сек.

Следует помнить, что при отрицательных температурах всасываемого воздуха нагрузка на электродвигатель возрастает, частота вращения внешнероторного двигателя снижается, а вместе с ней происходит трудно предсказуемое изменение аэродинамической характеристики.

При испытаниях, наладке и работе вентилятора всасывающее и нагнетательное отверстия должны быть ограждены так, чтобы исключить травмирование людей. Воздуховоды, подходящие к вентилятору, должны иметь устройство, предохраняющее от попадания в вентилятор посторонних предметов.

Хранить вентиляторы следует в местах, защищенных от воздействия атмосферной влаги и пыли.

Канальные вентиляторы РАУНДВЕНТКанальные вентиляторы РАУНДВЕНТ являются промышленным оборудованием. Порядок их установки и подключения регулируется нормативными требованиями ПУЭ.

Согласно п. 4 Статьи 82 Федерального закона от 22.07.2008 № 123-ФЗ «Линии электроснабжения помещений зданий и сооружений должны иметь устройства защитного отключения, предотвращающие возникновение пожара. Правила установки и параметры устройств защитного отключения должны учитывать требования пожарной безопасности, установленные в соответствии с настоящим Федеральным законом».

Нормативным документом, устанавливающим обязательную установку устройств защитного отключения (УЗО) для защиты линий в жилых и общественных зданиях являются Правила устройства электроустановок (ПУЭ, 7-е издание, Глава 7.1 «Электроустановки жилых, общественных, административных и бытовых зданий», утверждена Минтопэнерго России 06.10.1999).

В соответствии с 7.1.72 ПУЭ «Если устройство защиты от сверхтока (автоматический выключатель, предохранитель) не обеспечивает время автоматического отключения 0,4 с при номинальном напряжении 220 В из-за низких значений токов короткого замыкания и установка не охвачена системой уравнивания потенциалов, установка УЗО является обязательной».

Установка в месте включения канальных вентиляторов автоматоматических выключателей и УЗО является обязательной.

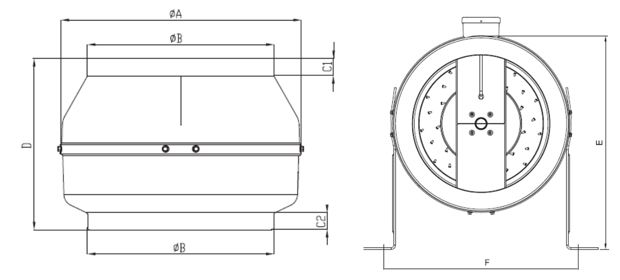

Вентиляторы для круглых каналов РАУНДВЕНТ-М в оцинкованном корпусе

В 2012 году мы усовершенствовали конструкцию вентиляторов РАУНДВЕНТ и выпустили новинку - вентиляторы для круглых каналов РАУНДВЕНТ-М в корпусе из оцинкованной стали.

Вентилятор РАУНДВЕНТ-М для круглых каналов.Данные приборы расширили нашу линейку круглых канальных вентиляторов. Изготавливаются они в корпусе из оцинкованной стали, что необходимо для некоторых технологических процессов, где недопустимо применение пластикового корпуса.

В вентиляторах РАУНДВЕНТ-М (на фото справа) применено новое радиальное рабочее колесо с назад загнутыми лопатками, что несколько изменило график аэродинамических характеристик.

Данные изделия тоже отличаются долговечностью и надежностью в работе, но в силу себестоимости материалов имеют более высокую цену по сравнению с вентиляторами РАУНДВЕНТ. Монтаж вентиляторов РАУНДВЕНТ-М не представляет собой сложности и может производиться в любом положении без ущерба для производительности.

Канальные вентиляторы РАУНДВЕНТ-М производятся в климатическом исполнении У2 по ГОСТ 15150-69 (температура перемещаемой среды: -15°C...+40°C, их температурный рабочий диапазон немного уже, чем у пластиковых вентиляторов), со степенью защиты IP-44 для эксплуатации в условиях умеренного климата 2-ой категории размещения по ГОСТ 15150-90 (защищенных от воздействия атмосферных осадков).
