Фильтры-кассеты панельного типа ФяП и карманного типа ФяК

Фильтр-кассета панельного типа ФяП

ЕВРОМАШ. Фильтры-кассеты панельного типа ФяПФильтры типа ФяП предназначены для грубой предварительной очистки атмосферного воздуха, подаваемого в помещения различного назначения системами вентиляции и кондиционирования.

Фильтр ФяП состоит из рамки, изготовленной из оцинкованной стали, внутри которой уложен объемный фильтрующий материал, опирающийся со стороны входа воздуха на каркасную сетку. Фильтрующий материал состоит из синтетического волокна и имеет класс очистки G3, G4, F5, F7. Толщина рамки 25 мм.

Фильтры ФяП изготавливаются по ТУ 4863-033-15185548-2004. Фильтр-кассеты ФяП могут эксплуатироваться при температуре рабочей среды от минус 40oС до плюс 70oС. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

Расшифровка обозначения

Маркировка фильтр-кассет ФяП расшифровывается следующим образом:

Фильтр-кассета ФяП-592-287-25/G4

  • ФяП - фильтр-кассета панельного типа
  • 592-287 - размеры (высота-ширина), мм
  • 25 - размер (глубина), мм
  • G4 - класс очистки

Технические характеристики и габариты фильтров-кассет панельного типа ФяП

Класс очистки по ГОСТ Р 51251-99 (Eurovent 4/9) Размеры, мм Расход воздуха, м3/час Сопротивление, Па Средняя эффективность, %
ширина высота глубина начальное рекомендуемое конечное
G3 (EU3) 500 500 25 1750-2250 43-55 130 54
592 592 2450-3150
G4 (EU4) 287 592 25 1200-1500 50-60 200 80
490 592 2000-2060
G5 (EU5) 490 287 25 1000-1260 60-70 250 85
610 610 2600-3350
G7 (EU7) 305 305 25 650-850
287 892 1800-2300

Фильтр-кассета карманного типа ФяК

ЕВРОМАШ. Фильтры-кассеты карманного типа ФяКФильтры-кассеты карманного типа ФяК, класс очистки G3-F7 (EU3-EU7), предназначены для очистки от пыли наружного рециркуляционного воздуха в системах приточной вентиляции и кондиционирования воздуха.

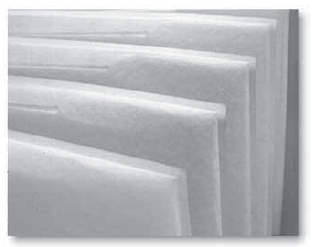

Фильтр-кассета состоит из металлической рамки, изготовленной из оцинкованной стали, и фильтрующего материала, спаянного в виде карманов. Карманы фильтров изготовлены из высококачественного синтетического фильтроматериала, разделены на отдельные каналы, термически спаяны, что обеспечивает полную герметичность.

ЕВРОМАШ. Фильтры-кассеты карманного типа ФяКРазмеры подобраны так, чтобы поток воздуха был равномерным по всей поверхности фильтра. Динамически сбалансированная конструкция карманов обеспечивает максимально возможный воздушный поток при минимально возможном сопротивлении. Особая форма карманов позволяет им раздуваться, не касаясь друг друга, пыль накапливается равномерно по всей поверхности карманов и оптимально используется каждый квадратный сантиметр материала. Толщина рамки 25 мм.

Фильтры-кассеты карманного типа ФяК изготавливаются по ТУ 4863-033-15185548-2004. Фильтр-кассеты ФяК могут эксплуатироваться при температуре рабочей среды от минус 40oС до плюс 70oС. Окружающая среда и фильтруемый воздух не должны содержать агрессивных газов и паров.

Расшифровка обозначения

Маркировка фильтр-кассет ФяК расшифровывается следующим образом:

Фильтр-кассета ФяК-592-287-600/6 G4

  • ФяК - фильтр-кассета карманного типа
  • 592-287 - размеры (ширина-высота), мм
  • 600 - размер (глубина), мм
  • 6 - количество карманов, шт
  • G4 - класс очистки

Технические характеристики и габариты фильтров-кассет карманного типа ФяК

Класс очистки по ГОСТ Р 51251-99 (Eurovent 4/9) Размеры, мм Расход воздуха, м3/час Сопротивление, Па Средняя эффективность, %
ширина высота глубина начальное рекомендуемое конечное
G3 (EU3) 592 592 300-600 3500-4000 30-40 250 56
592 287 1750-2000
G4 (EU4) 592 592 300-600 3500-4000 40-50 250 66
592 287 1750-2000
F5 (EU5) 592 592 300-600 3500-4000 60-70 360 75
592 287 1750-2000
F7 (EU7) 592 592 300-600 3500-4000 100-110 400 92
592 287 1750-2000
