Центробежные радиальные вентиляторы

Радиальные центробежные вентиляторы ЕВРОМАШ

Описание центробежных радиальных вентиляторов ЕВРОМАШ

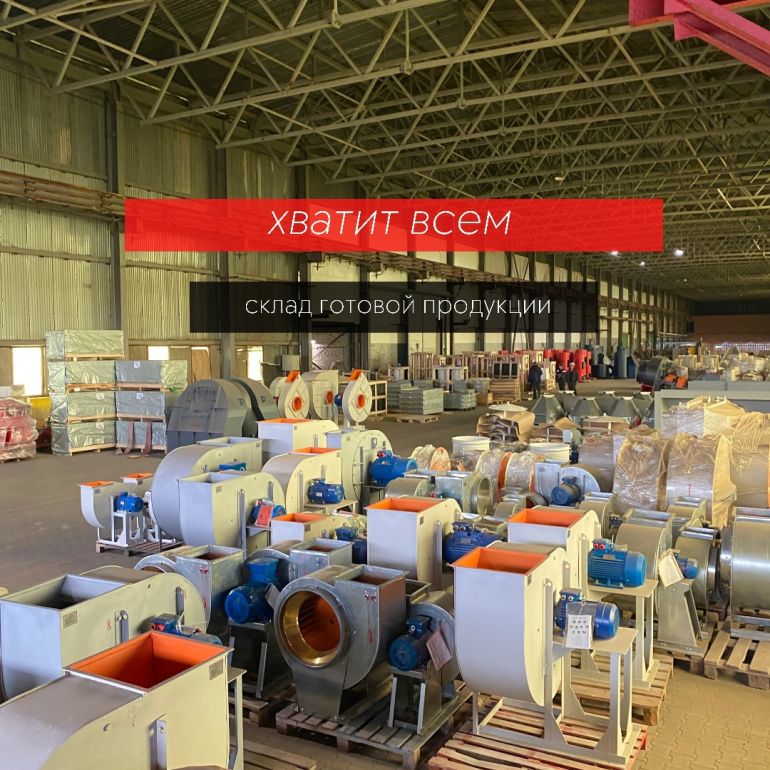

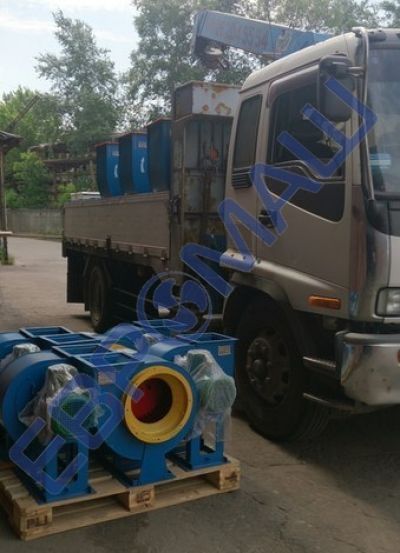

Погрузка радиальных вентиляторов ЕВРОМАШ на складеВентиляторный завод ЕВРОМАШ более двадцати лет занимается производством вентиляторов и поставками вентиляционного оборудования.

Одним из основных направлений деятельности вентиляторного завода ЕВРОМАШ является производство промышленных центробежных радиальных вентиляторов. Радиальные вентиляторы мы изготавливаем с 1996 года.

Эти вентиляторы являются основой большинства вентиляционных систем в России. Они предназначены для перемещения воздушных масс по системам воздуховодов для организации вентиляции производственных, торговых, складских и прочих помещений.

Для того, чтобы Ваш радиальный вентилятор правильно и бесперебойно работал в Вашей вентиляционной системе, его необходимо правильно подобрать. Основными параметрами для подбора радиального вентилятора являются его производительность по воздуху и создаваемое им полное давление.

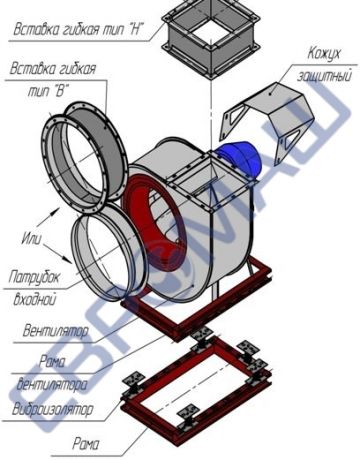

Также при заказе радиального вентилятора, как правило, к нему приобретается дополнительное оборудование. На рисунке ниже Вы можете посмотреть - какое именно оборудование обычно покупается вместе с вентилятором. Обратите внимание на то, что нижняя на схеме рама ("монтажная") не выпускается на производстве. Она варится потребителем на месте использования вентилятора.

Радиальный вентилятор и дополнительно поставляемое оборудование к нему.Согласно ГОСТ 5976-90, существуют следующие общепринятые разновидности радиальных вентиляторов по создаваемому ими полному давлению:

В 2015 году был утверждён новый ГОСТ - ГОСТ 10616-2015. Согласно нему, радиальные вентиляторы делятся на: слабонагруженные (до 2 кПа); средненагруженные (до 10 кПа) и сильнонагруженные (до 30 кПа). В связи с этим иногда могут возникать разночтения с определениями в заказах потребителей.

Мы всегда стараемся помочь с подбором необходимых Вам радиальных вентиляторов. Для этой цели у нас создан отдел подбора тепловентиляционного оборудования. В нём работают профессиональные сотрудники со стажем работы более 20 лет. Если Вам необходим бесплатный совет при подборе радиального вентилятора или помощь в выборе, напишите нам письмо по адресу: podbor@evromash.ru и мы постараемся Вам помочь.

Пройдя по этой ссылке, Вы можете ознакомиться с Декларацией о соответствии на наши радиальные вентиляторы.

Также мы изготавливаем запасные части к радиальным вентиляторам: рабочие колеса, подшипниковые узлы, валы и муфты. Для заказа запасных частей обращайтесь с письменной заявкой в отдел продаж по адресу: venti@evromash.ru.

Радиальные вентиляторы низкого давления

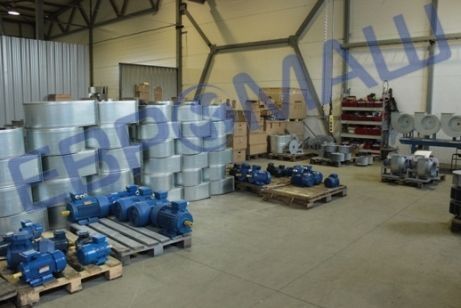

Центробежные вентиляторы ЕВРОМАШ на складеРадиальные вентиляторы низкого давления производятся в нескольких исполнениях, каждое из которых отличается габаритными и присоединительными размерами, аэродинамическими характеристиками, мощностью и производительностью.

Такие вентиляторы используются в системах отопления, вентиляции и кондиционирования наряду с другим вентиляционным оборудованием.

Благодаря высокой надежности и простоте эксплуатации оборудование данной категории является достаточно распространенным. В частности, оно применяется для обслуживания производственных помещений и цехов, промышленных объектов, общественных зданий и жилых домов.

В зависимости от исполнения вентиляторы радиальные низкого давления могут характеризоваться коррозионностойкостью и теплостойкостью, что значительно расширяет область их применения.

Группа компаний «ЕВРОМАШ» осуществляет производство и поставки радиальных вентиляторов низкого давления ВР 86-77, ВР 80-75, ВЦ 4-75 в нескольких исполнениях.

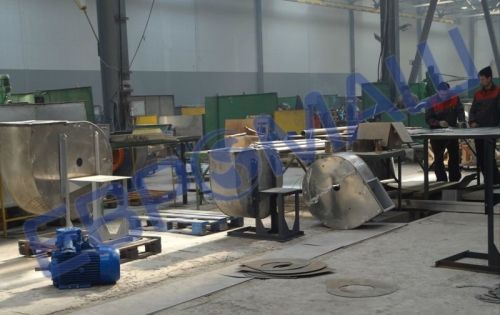

Цех ЕВРОМАШ по производству радиальных вентиляторовСправа Вы видите фотографию из нашего цеха по производству радиальных вентиляторов.

Широкий выбор таких устройств позволяет клиентам предприятия быть уверенными в том, что поставленное оборудование будет в точности соответствовать специфике эксплуатации и всем требованиям, предъявляющимся к нему.

Изготовление и поставки вентиляционного оборудования осуществляются в точном соответствии с поставленными сроками и условиями достигнутых с клиентами договоренностей.

Персонал МОСЕВРОМАШ внимательно следит за тем, чтобы предлагаемый ассортимент радиальных вентиляторов низкого давления позволял решать поставленные клиентом задачи вне зависимости от их сложности.

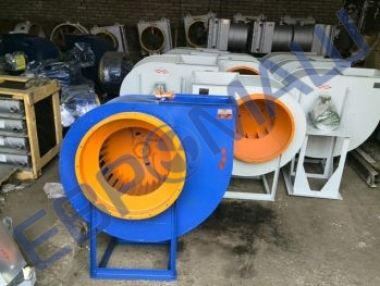

Радиальный вентилятор ЕВРОМАШ на складеПри необходимости сотрудники предприятия будут рады проконсультировать покупателей по любым вопросам, связанным с выбором, монтажом, эксплуатацией и обслуживанием радиальных вентиляторов низкого давления ВР 86-77, ВР 80-75, ВЦ 4-75.

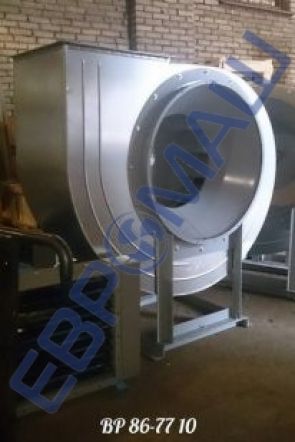

Центробежные вентиляторы ВР86-77, ВР80-75, ВЦ4-75 низкого давления (на фото справа и справа выше) применяются для перемещения неагрессивного газа или воздуха с температурой не более 80°С и запыленностью не более 100мг/м3, не содержащего липких и волокнистых веществ.

ЕВРОМАШ. Склад запчастей для радиальных вентиляторов

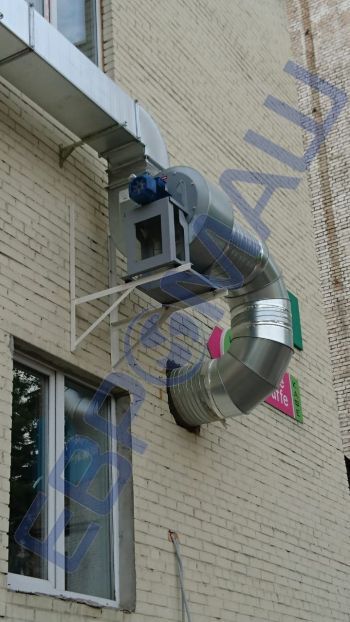

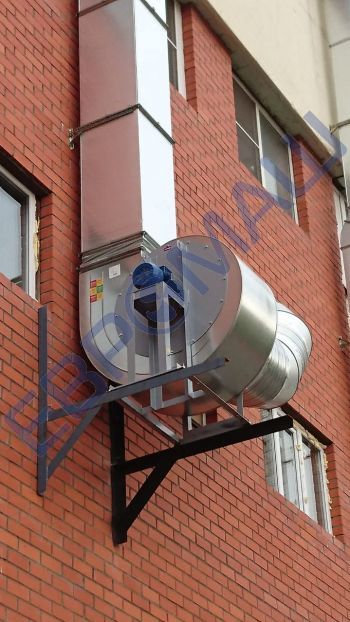

Ниже представлены две фотографии с объектов наших потребителей, где установлены центробежные радиальные вентиляторы ЕВРОМАШ. Мы изготавливаем центробежные радиальные вентиляторы в конструктивном исполнении согласно ГОСТ 5976-90.

Радиальный вентилятор ЕВРОМАШ на объекте потребителяРадиальный вентилятор ЕВРОМАШ на объекте потребителя

Радиальные вентиляторы среднего давления

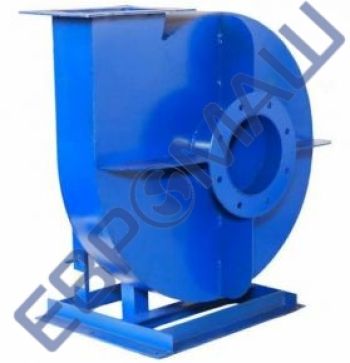

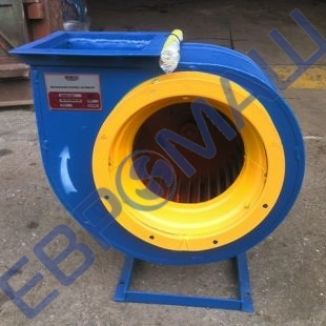

Центробежный вентилятор ЕВРОМАШ ВЦ 14-46Радиальные вентиляторы среднего давления представляют собой достаточно сложное оборудование, к монтажу и эксплуатации которых предъявляется целый ряд требований. Наиболее часто такие устройства используются в составе систем отопления, кондиционирования и вентиляции, обслуживающих помещения различного назначения.

Применение радиальных вентиляторов среднего давления позволяет перемещать средние объемы воздуха (или паровых или газовых сред) при большом сопротивлении в оборудовании. В частности, радиальные вентиляторы среднего давления применяются для подачи воздуха в сушильное оборудование, а также совместно с вентиляторами дымоудаления и фильтровальным оборудованием.

В зависимости от исполнения радиальные вентиляторы среднего давления могут характеризоваться взрывозащищенностью, коррозионностойкостью и теплостойкостью.

Такое оборудование отличается высоким качеством и надежностью, долговечностью и простотой в эксплуатации. Благодаря этому применение радиальных вентиляторов среднего давления является достаточно распространенным как в производственных помещениях, так и в общественных зданиях.

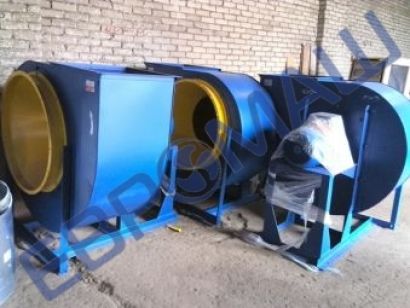

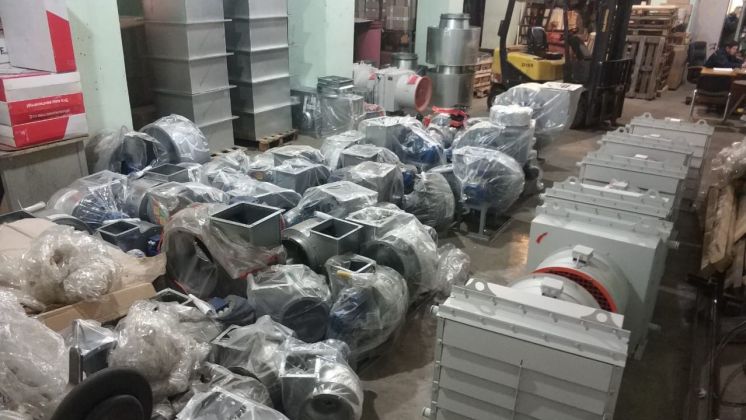

Радиальные вентиляторы на складе в МосквеВентиляционный завод ЕВРОМАШ производит центробежные радиальные вентиляторы среднего давления ВР 300-45, ВЦ 14-46, ВР 280-46, ВЦ 5-35, ВЦ 5-45, ВЦ 5-50, ВР 9-55 в различных модификациях.

При необходимости, сотрудники нашего предприятия с радостью предоставят всю необходимую информацию о технических характеристиках, монтаже и эксплуатации перечисленного оборудования, а также помогут клиентам с выбором конкретных устройств так, чтобы поставленные нашим заводом промышленные вентиляторы в наибольшей степени соответствовали условиям эксплуатации и всем предъявляемым к ним требованиям.

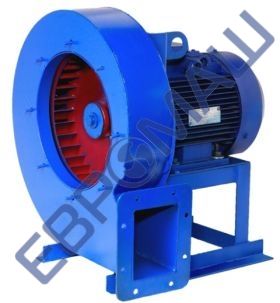

Радиальный вентилятор ЕВРОМАШ ВЦ 5-35

Центробежные вентиляторы ВР300-45, ВЦ14-46, ВР280-46 среднего давления (на фото справа сверху) предназначены для перемещения воздуха и газовых смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха температурой +80°С, не содержащих липких веществ, волокнистых материалов, а также пыли и других твердых примесей в количестве не более 150 мг/м3.

Отличные показатели работоспособности при перемещении воздушной массы и различных иных смесей газового содержания обеспечивают радиальные вентиляторы среднего давления ВЦ-5-35, ВЦ-5-45 и ВЦ-5-50 (на фото справа).

Основным требованием к их работе является показатель агрессивности газовых смесей к сталям углеродистого содержания, который не должен превышать показатель агрессии воздуха при температуре в 80°С. Также подобные газовые смеси не должны содержать: разнообразную крупно- и мелкодисперсную пыль и примеси в количестве большем, чем 100 мг/м3; липкие компоненты и материалы волокнистой природы в условиях нашего климата и в соответствии с категорией У2 по ГОСТ 15150.

Ниже Вы видите фотографию с производственного склада промплощадки №1 вентиляторного завода ЕВРОМАШ, расположенной в г. Кострома.
Производственный склад радиальных вентиляторов на промплощадке №1 вентиляторного завода ЕВРОМАШ



Радиальные вентиляторы высокого давления

Радиальный вентилятор ЕВРОМАШ ВР 132-30Промышленные центробежные радиальные вентиляторы высокого давления имеют достаточно широкую область применения. Такие устройства используются в составе систем вентиляции производственных помещений. В некоторых случаях они используются в общественных зданиях и даже в жилых домах, однако чаще всего они бывают необходимы именно в промышленности и на производстве. Мощный напор воздуха, создаваемый промышленными центробежными вентиляторами высокого давления, позволяет применять их в достаточно специфичных условиях, например, там, где необходимо перемещать средние объемы воздуха при значительных сопротивлениях оборудования.

В частности, радиальные вентиляторы высокого давления применяются в качестве подрешетных вентиляторов для подачи воздуха при сжигании нефтепродуктов, газов и угля. Также такие устройства могут использоваться для транспортировки воздуха при работе сушильного оборудования. Нередко радиальные вентиляторы высокого давления используются вместе с дымососами и воздуходувками, а также для получения вакуума.

Понятно, что к такому оборудованию применяются повышенные требования относительно надежности, долговечности и безопасности эксплуатации. Конструкция промышленных центробежных радиальных вентиляторов высокого давления является одновременно и достаточно простой и максимально прочной и надежной. При этом такие вентиляторы практически не требуют технического обслуживания, что дополнительно делает их использование более удобным.

Радиальный вентилятор ЕВРОМАШ ВР 12-26

В настоящее время радиальные вентиляторы высокого давления ВР 132-30, ВР 120-28 и ВР 12-26 выпускаются в нескольких модификациях, что позволяет подбирать оборудование в точном соответствии со всеми особенностями будущей эксплуатации, а также со всеми требованиями к качеству, производительности и другим характеристикам.

Центробежные вентиляторы ВР132-30, ВР120-28 высокого давления (на фото справа сверху) предназначены для перемещения неагрессивного газа или воздуха с температурой не более 80°C и запыленностью не более 100 мг/м3, не содержащего липких и волокнистых веществ.

Радиальные вентиляторы высокого давления ВР12-26 из углеродистой стали (на фото справа) предназначен для перемещения воздуха и других невзрывоопасных газопаровоздушных сред, не вызывающих ускоренной коррозии углеродистой стали (скорость коррозии не выше 0,1 мм в год), с содержанием пыли и других твердых примесей не более 0,1г/м3 , не содержащих липких веществ и волокнистых материалов.

Вентилятор ВР12-26 в литом корпусе из чугуна предназначен для подачи воздуха и других неагрессивных газовых смесей в вагранки, печи, вентиляционные системы зерновых элеваторов, глубоких шахт и в установках пневмотранспорта эжекционного типа и других технологических системах различных отраслей промышленности и строительства.

Ниже Вы видите фотографию с производственного склада промплощадки №2 вентиляторного завода ЕВРОМАШ.
Производственный склад радиальных вентиляторов на промплощадке №1 вентиляторного завода ЕВРОМАШ

Варианты исполнения центробежных радиальных вентиляторов

Варианты исполнения центробежных радиальных вентиляторов

Для подавляющего большинства радиальных вентиляторов применяются либо Исполнение 1, либо Исполнение 5. У дымососов часто встречается также Исполнение 3.

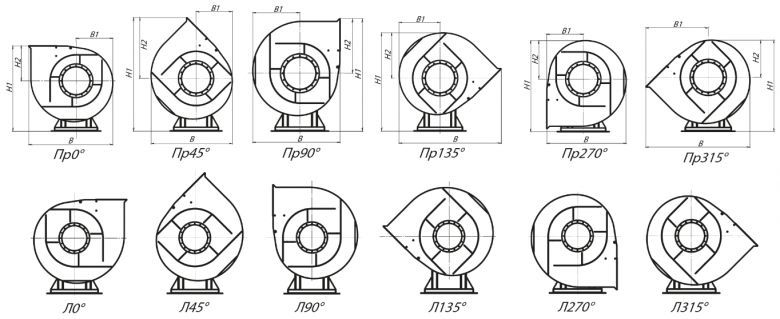

Варианты разворота корпуса радиального вентилятора

Ниже представлены возможные варианты разворота корпуса радиальных вентиляторов. На чертежах изображён вид со стороны всасывающего патрубка вентилятора.

Варианты разворота корпуса радиального вентилятора
