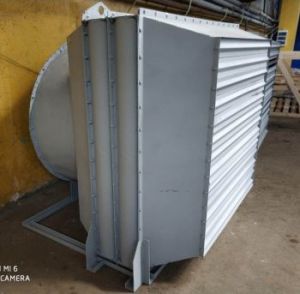

ЕВРОМАШ. Аппарат воздушного охлаждения (драйкулер, сухая градирня)Аппараты воздушного охлаждения (драйкулеры) предназначены для охлаждения и конденсации парообразных, газообразных и жидких сред в технологических процессах нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности при давлении охлаждаемой среды не более 16,0 МПа, или под вакуумом с остаточным давлением не ниже 665 Па и температуре не выше 400oС.

Иногда аппараты воздушного охлаждения (драйкулеры) ошибочно называют "сухие градирни". Термин этот является технически неграмотным, но он отражает главный смысл, назначение драйкулеров – охлаждение жидкостей без испарения части оных. Подбор необходимого аппарата воздушного охлаждения производится по заполнению опросного листа.

Климатическое исполнение аппаратов У1 и УХЛ1 по ГОСТ 15150. Металлическая несущая конструкция предназначена для установки аппаратов в районах с сейсмичностью до 7 баллов (СНиП II-7) и скоростным напором ветра по IV географическому району (СНиП 7.01.07).

Чаще всего данные теплообменные системы используют в тех случаях, когда необходим практически непрерывный процесс охлаждения.

При этом необходимо понимать, что применение охлаждения с помощью аппаратов воздушного охлаждения - это процесс весьма дорогостоящий и не быстрый в изготовлении. Например, задача охлаждения конденсата в количестве 2-3 м3/час с температуры около 100°C до температуры 50-60°C при помощи драйкулера - это задача стоимостью много более миллиона рублей и сроком изготовления три-четыре месяца. Поэтому, прежде чем задуматься об использовании именно драйкулеров для решения проблемы охлаждения, необходимо трезво взглянуть на свои финансовые возможности. В подавляющем большинстве случаев поставленную задачу с экономической и эксплуатационной точек зрения лучше, эффективнее, быстрее и в разы дешевле можно решить с применением вентиляторной градирни.

Разновидности аппаратов воздушного охлаждения

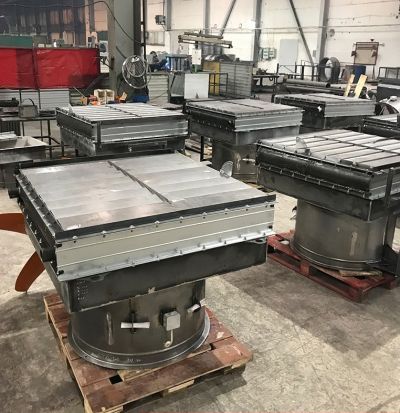

ЕВРОМАШ. Аппарат воздушного охлаждения (драйкулер, сухая градирня)Аппараты воздушного охлаждения имеют несколько типов и модификаций, в зависимости от расположения теплообменника, а также целого ряда параметров. В частности, условного давления, поверхности теплообмена, температурных пределов среды, вязкости жидкой среды, количества секций в конструкции, коэффициента оребрения и длины оребренных труб, числа рядов труб в секции и ходов по трубному пространству, количеству вентиляторов в конструкции, а также массы аппарата:

  • АВГ - аппараты с горизонтальным расположением теплообменника;
  • АВЗ - аппараты с зигзагообразным расположением теплообменника;
  • АВД - аппараты с дельтаобразным расположением теплообменника;
  • АВМ - аппараты малопоточные;

А также их модификации.

Расшифровка обозначения аппаратов воздушного охлаждения

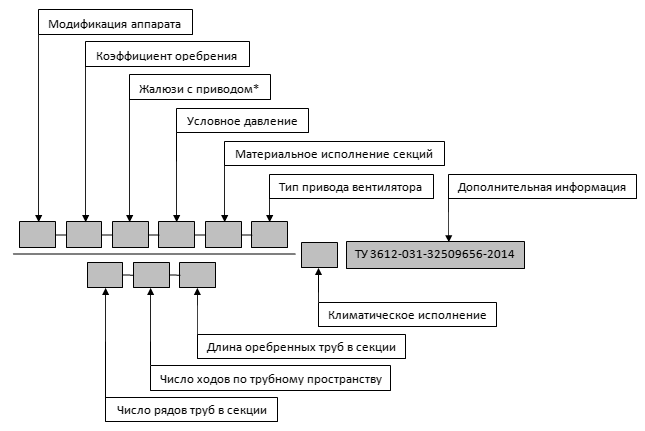

Обозначение аппаратов воздушного охлаждения расшифровывается следующим образом:

ЕВРОМАШ. Аппарат воздушного охлаждения (драйкулер, сухая градирня). Расшифровка обозначения

Примечание:

  1. * - условное обозначение жалюзи с ручным приводом – Ж, с пневматическим приводом поворота лопаток жалюзи – ПЖ, с электромеханическим приводом поворота лопаток – ЭЖ.
  2. При заказе аппарата без жалюзи, без приводов поворота лопаток жалюзи и лопастей вентилятора в условном обозначении Ж, ПЖ и т.д. – опускаются.
  3. Допускается условное обозначение аппарата приводить строкой через дробь.
  4. Наличие остальных сборочных единиц в аппарате, а так же отсутствие в секции змеевика подогрева продукта указываются текстом после условного обозначения аппарата (дополнительная информация)

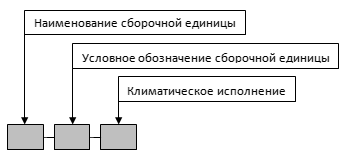

Обозначение сборочных единиц аппаратов воздушного охлаждения расшифровывается следующим образом:

Расшифровка обозначения сборочных единиц драйкулера

Таблица 2. Допускаемые температурные пределы для деталей аппаратов воздушного охлаждения

Предельные допускаемые температуры деталей, работающих под давлением среды, теплообменных секций аппаратов в зависимости от материальных и климатических исполнений секций аппаратов приведены в этой таблице:

Климатическое исполнение по ГОСТ 15150 Материальное исполнение по ГОСТ Р 51364 Допускаемые температурные пределы, (oС)
УХЛ1 (умеренное и холодное) Б1, Б2, Б2.1, Б3, Б3.1, Б4, Б4.1 -40…+300
Б5, Б5.1 -40…+250
У1 (умеренное) Б1, Б2, Б2.1, Б3, Б3.1, Б4, Б4.1 -40…+300
Б5, Б5.1 -40…+250
C (северное) Б1, Б2, Б2.1, Б3, Б3.1, Б4, Б4.1 -55…+300
Б5, Б5.1 -55…+250

Примечание: Максимальная температура деталей, работающих под давлением в 400oС возможна только для секций материального исполнения Б1 при применении труб с завальцованным в канавку ребром.

Таблица 3. Типы аппаратов и их модификации

Параметры Горизонтальные АВГ Зигзагообразные АВЗ Малопоточные АВМ Дельтаобразные АВД
АВГ 2АВГ АВГ–В 1АВГ-ВВП 2АВГ-75 2АВГ-100 АВГ-160Г 1АВГ-160 АВЗ 1АВЗ АВЗ–Д 2АВЗ-Д АВМ–ГАВМ–В АВОГ–1
Вязкость жидкой среды, э10–4 м²/с До 0,5 От 0,5 до 2 Более 2 До 0,5
Поверхность теплообмена, м² см. табл. В.1 см. табл. В.2 660 9930 9930 29303760 9100 см. табл. В.3 см. табл. В.4 8020
Давление условное, МПа 0,6;1,6; 2,5;4,0; 6,3 7,5 10 16 16 0,6; 1,6;2,5; 4,0; 6,3 0,09
Температурные пределы продукта, °C см. табл. 2 ** –40…150 см. табл. 2
Коэффициент оребрения 9; 14,6; 20 9;20 7,8 7 20 14,6; 20 20 9; 14,6; 20 9; 20 9; 14,6; 20 9; 20 7,8
Количество секций в аппаратах, шт 2 или 3 (см. прил. Д) 3 3 2 или 3 2 4 6 1 6
Длина оребренных труб, м 4;8 4 12 6 8 6 8 1,5; 3 6
Число рядов труб в секции 4;6;8 4;6 4;6;8 4 6 4 6 4;6;8 4;6 4;6;8 4;6 4;6;8 8
Число ходов по трубному пространству 1; 2;2а; 3; 3а;4; 4а; 6;8 *** 1;2; 3; 4;6 9* 1 2 3 1; 2;2а; 4; 4а; 8 1; 2;3; 4; 6;8 1
Количество вентиляторов в аппаратах, шт 1; 2 1;2 1 2 1 4 1 2 1;2 1
Масса аппаратов, кг, не более 16000 33590 35710 23900 39160 50000
Примечание:
* – Число потоков;
** – Температурные пределы элементов секций, работающих под давлением (температура продукта): нижний – минус 40°C; верхний – плюс 400°C;
*** – Количество ходов по трубам: четырехрядных секций – 1;2;4 и шестирядных секций – 1;2;3;6.

Таблица 4. Основные параметры вентиляторов для различных модификаций аппаратов

Параметры Горизонтальные – АВГ Зигзагообразные – АВЗ Малопоточные АВМ Дельтаобразные АВД
АВГ, 2АВГ АВГ–В 1АВГ-ВВП 2АВГ–75, 2АВГ-100 АВГ-160Г 1АВГ-160 АВЗ 1АВЗ АВЗ–Д, 2АВЗ-Д АВМ–ГАВМ–В АВОГ–1
Диаметр колеса вентилятора, м 2,8 5 5 2,8 5 2,8 0,8 5
Количество лопастей, шт 8 4 6 8 6 8 6;4 6
Потребляемая мощность электродвигателя, кВт, для типов приводов: Т1 37 37 3
Т2 75 55
Т3 75
В1Т 22 22
В2Т 30 30 30
В3Т (37) 75
Частота вращения вала об/мин при потребляемой мощности, кВт: 22;30;37 428 428 250 250
37;55;75 428 428 250
Типы электродвигателей ВАСО АИМ ВАСО
Масса колеса вентилятора, кг, не более 220 400 530 220 530 220 13 530

Примечание:

  1. Допускается применение других вентиляторов и электродвигателей, не ухудшающих работоспособность аппаратов.
  2. Параметры электродвигателя: напряжение питания – 380В; частота тока – 50Гц; исполнение двигателя по взрывозащите (уровень взрывозащиты) – 1ExdIIBT4 (устанавливается заказчиком).
  3. Массы электродвигателей должны соответствовать значениям, указанным в эксплуатационной документации предприятия–изготовителя электродвигателей;
  4. Значение параметра в скобках – допускаемое.
