Канальные фильтры прямоугольного сечения ФВПу и ФВП

Канальный фильтр гофрированного типа ФВПу

ЕВРОМАШ. Фильтры канальные гофрированного типа ФВПуФильтры типа ФВПу предназначены для очистки наружного и рециркуляционного воздуха в системах приточной вентиляции и кондиционирования для помещений различного назначения бытовых, административных и промышленных зданий. Гофрированная фильтр-кассета имеет более развернутую фильтрующую поверхность, что позволяет увеличивать производительность, пылеемкость и срок службы.

 ЕВРОМАШ. Фильтры канальные гофрированного типа ФВПу Корпус изготавливается из оцинкованной стали. Крышка крепится к корпусу простыми защелками и петлями, что позволяет удобно и быстро менять фильтр-кассету. Корпус снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы. Уменьшенные размеры корпуса фильтра позволяют существенно экономить место в системе вентиляции. Фильтрующий материал уложен в виде гофр, опирающийся со стороны входа воздуха на сетку гофрированной формы. Фильтрующий материал состоит из синтетического волокна и имеет класс очистки G3, G4, F5, F7. Толщина рамки — 48; 100 мм.

Расшифровка обозначения

Маркировка канальных фильтров ФВПу расшифровывается следующим образом:

Канальный фильтр ФВПу-40-20

  • ФВП - фильтр воздушный прямоугольный гофрированного типа
  • у - укороченное исполнение
  • 40-20 - типоразмер, см (400-200 мм)

Технические характеристики канальных фильтров гофрированного типа ФВПу

Тип фильтра Размеры фильтр-кассеты, мм Расход воздуха, м3/час Сопротивление, Па
ширина высота глубина начальное рекомендуемое конечное
ФВПу-30-15 300 150 48, 100 315-450 40-55 250
ФВПу-40-20 400 200 560-800
ФВПу-50-25 500 250 875-1250
ФВПу-50-30 300 1050-1500
ФВПу-60-30 600 300 1260-1800
ФВПу-60-35 350 1470-2100
ФВПу-70-40 700 400 2800-4900
ФВПу-80-50 800 500 2800-4000
ФВПу-90-50 900 500 3150-4500
ФВПу-100-50 1000 500 3500-5000

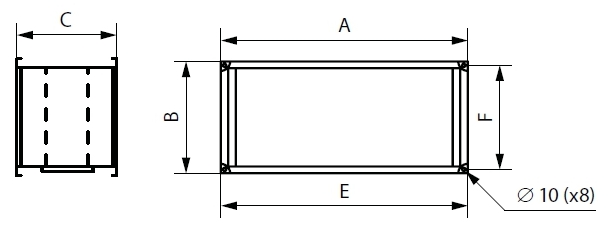

Габаритные размеры канальных фильтров гофрированного типа ФВПу

ЕВРОМАШ. Фильтры канальные ФВПу
Тип фильтра Размер A, мм Размер B, мм Размер C, мм Размер D, мм Размер E, мм Размер F, мм
ФВПу-30-15 340 190 195 250 320 170
ФВПу-40-20 440 240 195 350 420 220
ФВПу-50-25 540 290 195 350 520 270
ФВПу-50-30 540 340 195 350 520 320
ФВПу-60-30 640 340 195 350 620 320
ФВПу-60-35 640 390 195 350 620 370
ФВПу-70-40 740 440 195 420 720 420
ФВПу-80-50 850 560 195 764 840 540
ФВПу-90-50 960 560 195 764 940 540
ФВПу-100-50 1060 560 195 764 1040 540

Канальный фильтр карманного типа ФВП

ЕВРОМАШ. Фильтры канальные карманного типа ФВПФильтры типа ФВП ФВП, класс очистки G3-F7 (EU3-EU7), предназначены для очистки воздуха от пыли наружного рециркуляционного воздуха в системах приточной вентиляции и кондиционирования воздуха.

 ЕВРОМАШ. Фильтры канальные карманного типа ФВП Фильтр ФВП состоит из корпуса и фильтр-кассеты карманного типа. Корпус изготавливается из оцинкованной стали; крышка к корпусу крепится простыми защелками и петлями. Корпус фильтра снабжен шинорейкой для присоединения воздуховодов или компонентов вентиляционной системы. Фильтрующие элементы устанавливаются в направляющих и поэтому легко извлекаются при замене. Корпуса могут быть установлены горизонтально и вертикально. Фильтрующий материал выполнен в виде кассеты с карманными фильтрами из синтетического волокна и имеет класс очистки G3, G4, F5, F7.

Расшифровка обозначения

Маркировка канальных фильтров ФВП расшифровывается следующим образом:

Канальный фильтр ФВП-40-20

  • ФВП - фильтр воздушный прямоугольный карманного типа
  • 40-20 - типоразмер, см (400-200 мм)

Технические характеристики канальных фильтров гофрированного типа ФВПу

Тип фильтра Размеры фильтр-кассеты, мм Расход воздуха, м3/час Сопротивление, Па
ширина высота глубина начальное рекомендуемое конечное
ФВП-30-15 150 300 270 450-513 30-40 250
ФВП-40-20 200 400 370 800-912
ФВП-50-25 250 500 400 1250-1425
ФВП-50-30 300 430 1500-1710
ФВП-60-30 300 600 510 1800-2052
ФВП-60-35 350 585 2100-2395
ФВП-70-40 400 700 655 2800-3200
ФВП-80-50 500 800 760 4000-4560
ФВП-90-50 500 900 760 4500-5130
ФВП-100-50 500 1000 760 5000-5700

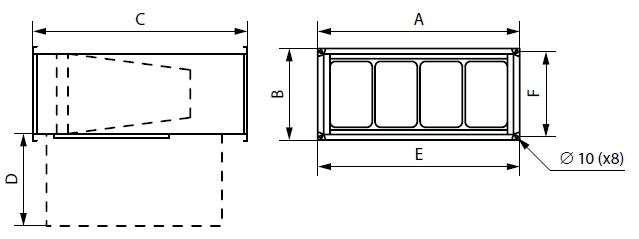

Габаритные размеры канальных фильтров карманного типа ФВП

ЕВРОМАШ. Фильтры канальные ФВП
Тип фильтра Размер A, мм Размер B, мм Размер C, мм Размер D, мм Размер E, мм Размер F, мм
ФВП-30-15 340 190 402 250 320 170
ФВП-40-20 440 240 502 350 420 220
ФВП-50-25 540 290 532 350 520 270
ФВП-50-30 540 340 562 350 520 320
ФВП-60-30 640 340 642 350 620 320
ФВП-60-35 640 390 717 350 620 370
ФВП-70-40 740 440 787 420 720 420
ФВП-80-50 850 560 880 764 840 540
ФВП-90-50 960 560 880 764 940 540
ФВП-100-50 1060 560 880 764 1040 540

Обратите внимание

Также обратите внимание на новые фильтры в нашем ассортименте:

Фильтры-кассеты панельного типа ФяП и карманного типа ФяК
