Габаритные и присоединительные размеры вентиляторов ЕВРОМАШ ВЦП7-40 (ВР140-40, ВРП100-45,ВРП115-45, ВРП122-45)

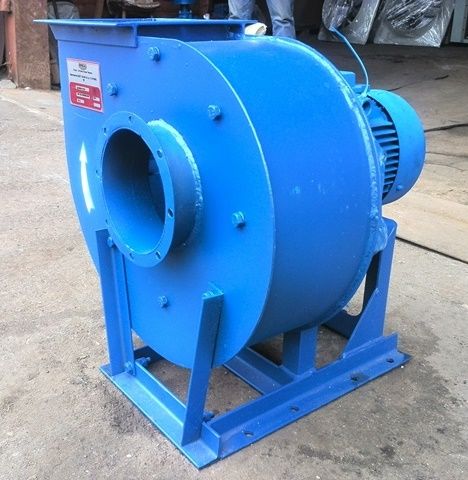

ЕВРОМАШ! Пылевой вентилятор ВЦП 7-40Радиальные пылевые вентиляторы серии ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) имеют достаточно широкое применение. Как правило, они используются для обслуживания производственных помещений, цехов и промышленных объектов. Также пылевые вентиляторы ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) применяются в сельском хозяйстве. Основным назначением таких вентиляторов является забор воздуха, содержащего пыль либо иные мелкие частицы. В частности, пылевые вентиляторыВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) используются для забора металлической пыли, древесных стружек и опилок, пыли и шлаков. Такие устройства характеризуются высокой мощностью и производительностью.

В настоящее время пылевые вентиляторы ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) производятся в нескольких модификациях, каждая из которых имеет определенные технические характеристики и различные габаритные и присоединительные размеры. Таким образом, становится возможным использование пылевых вентиляторов ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) в составе различных систем вентиляции, однако при этом важно проследить за тем, чтобы подобранное оборудование строго соответствовало будущим условиям эксплуатации и иным техническим требованиям. В частности, особое внимание необходимо обратить на соответствие физических размеров пылевых вентиляторов ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) требованиям системы вентиляции (размерам оборудования, вместе с которым будут использоваться такие устройства).

Группа компаний «ЕВРОМАШ» предлагает пылевые вентиляторы ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) различных модификаций так, что клиенты предприятия имеют возможность подобрать оборудование, оптимальным образом подходящее к другим компонентам вентиляционной системы. При необходимости работники Группы Компаний «ЕВРОМАШ» с радостью помогут покупателям с выбором радиальных пылевых вентиляторов ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45), в том числе и в аспекте их габаритных и присоединительных размеров так, чтобы поставленное оборудование в точности соответствовало всем требованиям, предъявляющимся к нему с технической и качественной точек зрения.

Габаритные и присоединительные размеры вентиляторов ВЦП7-40 (ВР140-40, ВРП100-45,ВРП115-45, ВРП122-45)

Габаритные и присоединительные размеры вентилятора ВР140-40 (ВЦП7-40, ВРП100-45,ВРП115-45, ВРП122-45)

Габаритные и присоединительные размеры вентилятора ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45).

Габаритные и присоединительные размеры вентилятора ВР140-40 (ВЦП7-40, ВРП100-45,ВРП115-45, ВРП122-45)

Габаритные и присоединительные размеры вентилятора ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45).

№ вентилятора Размеры, мм
A a B b D D1 C E H
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №2,5 438 109 471 162,5 140 170 175 130 483
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №3,15 506 132 585 205 213 245 220 189 619
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №4 600 168 741 260 264 294 280 240 804
№ вентилятора Размеры, мм
h L1 L2 L3 L4 t1 t2 T1 T2
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №2,5 300 24 80 282 220 2х65 2х65 209 186
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №3,15 395 55,5 80 348 226 84 75 254 221
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №4 520 93 100 463 290 110 95 320 285
№ вентилятора Размеры, мм
A a B b D D1 h L1 L2 L3
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №5 800 250 1225 250 326 400 530 978 - 410
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №6,3 1015 290 1548 315 412 470 620 1240 - 502
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №8 1330 395 1861 400 520 570 780 755 755 690
№ вентилятора Размеры, мм N N2 N3 n1
L4 L5 L6 T T1 T2
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №5 179 650 440 300 200 336 8 12 5 2
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №6,3 223 805 544 378 300 418 8 16 5 3
ВЦП7-40 (ВР140-40, ВРП100-45, ВРП115-45, ВРП122-45) №8 276 1040 670 480 400 520 12 20 6 4
