Потолочные вентиляторы VORTICE Simple белого и серебристого цветов

"Simple" в переводе с английского означает "простой". Создавая вентиляторы этой серии, итальянская компания VORTICE закладывала понятие "простоты" не только в название своего нового бренда. Простота стала символом, главной идеей этих вентиляторов. Потолочные вентиляторы SIMPLE крайне просты в сборке, абсолютно неприхотливы в работе и не доставляют проблем в эксплуатации. Высокое качество потолочных вентиляторов SIMPLE гарантировано многолетним опытом в разработке вентиляционного оборудования этого известнейшего в Европе производителя.

Корпус, штанга и лопасти потолочных вентиляторов SIMPLE стальные. Приборы фиксируются на потолочной поверхности при помощи крюков. Благодаря весьма грамотно разработанному и искусно выполненному механизму, лопасти потолочных вентиляторов SIMPLE вращаются очень тихо, не вызывая лишних шумов, в тоже время обеспечивая мягкий, комфортный поток воздуха в помещении.

Потолочные вентиляторы SIMPLE изготавливаются двух модификаций. Они отличаются между собой: цветом (белый или серебристый), производительностью по воздуху (13500 или 9900 м³/час), размахом лопастей (1430 или 1200 мм).

Эти приборы разрабатывались в качестве бытового прибора самого широкого применения. Они рекомендуются производителем для применения в самых разнообразных помещениях: квартирных, гостиничных, офисных, в предприятиях общественного питания, а также в иных помещениях постоянного нахождения людей, где необходим комфортный, нежаркий климат с постоянным перемешиванием воздуха.

Группа Компаний "Евромаш" не первый год с большим удовольствием поставляет потребителям потолочные вентиляторы SIMPLE. Наша многолетняя практика показывает великолепные потребительские свойства этих вентиляторов, их высочайшее качество и надежность.

Комплектация потолочных вентиляторов SIMPLE представлена на рисунке 1.

1. Верхний колпак
2. Штанга
3. Винт крепления верхнего колпака к штанге
4. Нижний колпак
5. Винт крепления нижнего колпака к штанге
6. Винты крепления лопастей к корпусу
7. Шайбы для крепления лопастей к корпусу
8. Шайбы для крепления лопастей к корпусу (гровер)
9. Держатель
10. Демпфер (вибропоглотитель)
11. Лопасти вентилятора
12. Разводная чека
13. Заклепка
14. Разводная чека
15. Заклепка
16. Конденсатор
17. Консоль (крепежная скоба)
18. Корпус вентилятора

1. Насадите верхний и нижний колпаки на штангу, согласно рисунка 1
2. Проденьте кабель для подключения вентилятора через центральное отверстие по всей длине штанги
3. Закрепите штангу на консоли и корпусе вентилятора с помощью разводной чеки и заклепки
4. Опустите до упора нижний колпак и закрепите его на штанге с помощью винта
5. Подвесьте вентилятор на крюке

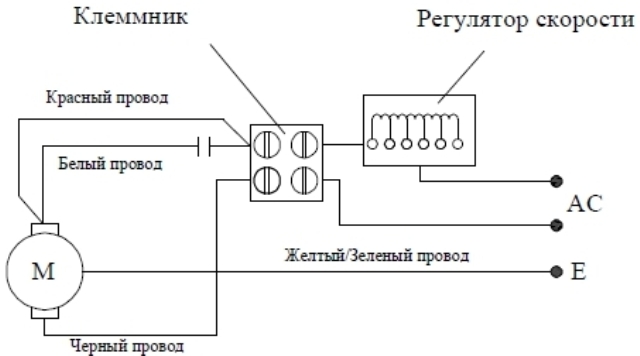

6. Подсоедините провода согласно рисунка 1
7. Поднимите верхний колпак до упора и закрепите его на штанге с помощью винта
8. Закрепите лопасти вентилятора на корпусе с помощью винтов и шайб

Fig 3-1

1. Стальная конструкция потолка
2. Гайка
3. шайба (гровер)
4. шайба
5. крюк с резьбой
6. кабель для подключения вентилятора
7. штанга

Fig 3-2

8. Деревянный потолок
9. Крюк для деревянных изделий (крюк - саморез)

Fig 3-3

10. Бетонное основание потолка
11. Стальная рама
12. Крюк S
