Водо-водяные бойлеры ВВП (ПВ)

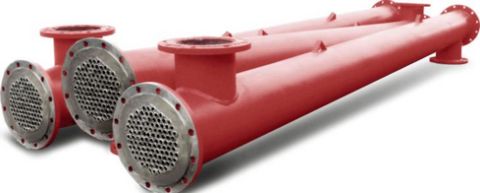

Общие сведения и конструкция подогревателей водо-водяных скоростных кожухотрубных ВВП
Бойлеры ВВП предназначены для применения в системах отопления и горячего водоснабжения зданий различного назначения. Теплоноситель скоростных водо-водяных подогревателей ВВП - вода. Максимальное рабочее давление - 1 МПа (10 кгс/ см2), максимальная температура теплоносителя - 150°С.
В состав комплекта подогревателя ВВП входят:
- секции;
- калачи (на 1 шт. меньше, чем количество секций);
- переходы (2 шт. - на вход и на выход).
Описание водо-водяных подогревателей ВВП:

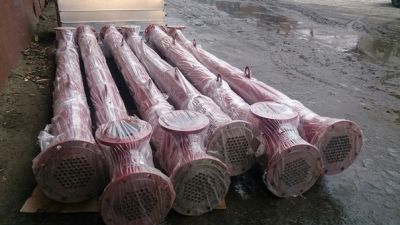

- Водо-водяные подогреватели изготавливаются в виде отдельных секций 22-х типоразмеров.
- Подогреватель может поставляться как в комплекте, так и отдельными частями.
- В качестве поверхности теплообмена используются гладкие трубки диаметром 16х1 мм.
- Подогреватели изготавливаются с диаметром корпуса секций 57/530 мм, длиной секций 2 и 4 м.
Преимущества водо-водяных подогревателей ВВП:

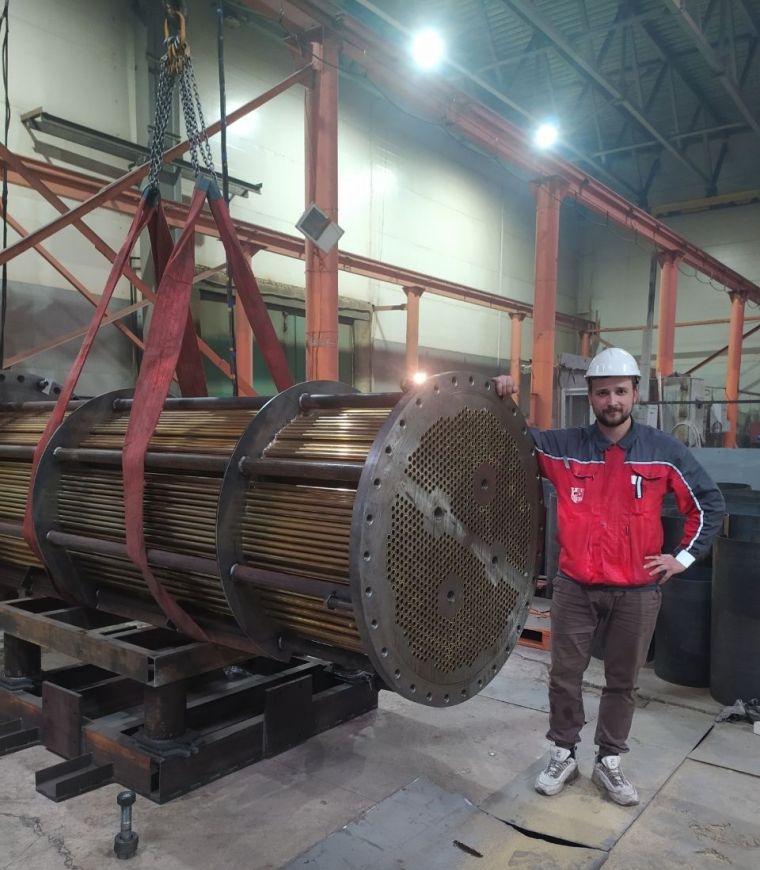

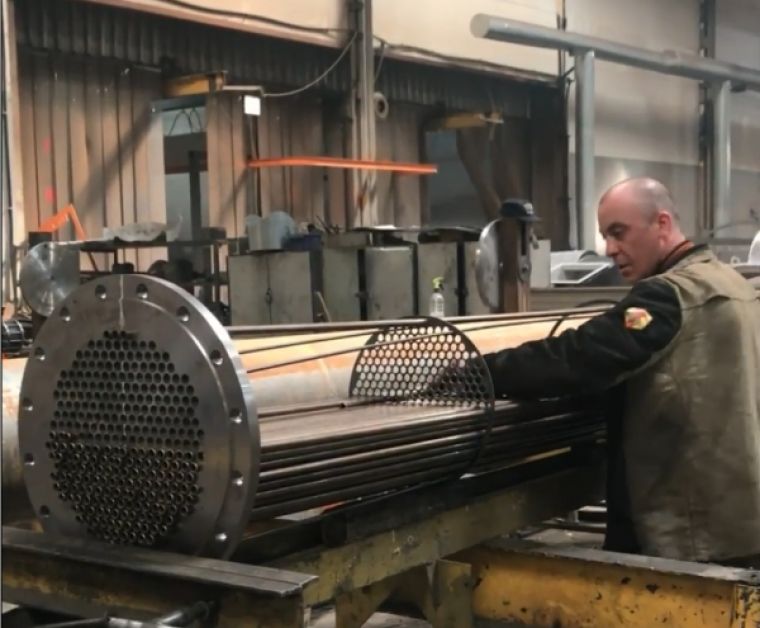

- Применение блока опорных перегородок дает возможность добиться поперечно-винтового и равномерного омывания теплообменных труб, что позволяет повысить коэффициент теплопередачи с гладкой трубкой на 30%.
- Увеличение коэффициента теплопередачи ведет к сокращению количества секций при проектировании центральных и индивидуальных тепловых пунктов, уменьшению массы, габаритов и ценовых характеристик последних.
Расшифровка обозначения
| Водоподогреватель ВВП76х2-1,0-РГ-z-Уз | |
|---|---|
| ВВП | водо-водяной подогреватель |
| 76 | наружный диаметр корпуса, мм |
| 2 | длина секции, м |
| 1,0 | рабочее давление, МПа |
| РГ | тип исполнения - разъемное с гладкими теплообменными трубками |
| z | количество секций в подогревателе |
| Уз | климатическое исполнение |
Опросный лист для подбора водо-водяных подогревателей (бойлеров)
Если Вы не можете сами выбрать какой именно водоподогреватель (бойлер) необходим для Ваших нужд, Вы можете заполнить опросный лист на подбор теплообменника (бойлера) и прислать его нам по адресу: evromash@evromash.ru.
Основные технические характеристики водо-водяных подогревателей
| Марка подогревателя | Типо- размер | Расход воды, т/ч | Тепловой поток, кВт | Количество трубок | Поверхность нагрева, м2 | Масса, кг | Цена секции (латунь) с НДС, руб. | Цена калача с НДС, руб. | Цена перехода с НДС, руб. | ||
|---|---|---|---|---|---|---|---|---|---|---|---|
| секции | калача | перехода | |||||||||
| ВВП57х2-1,0-РГ-z-Уз | 01 | 4,43 | 7,9 | 4 | 0,37 | 23,0 | 8,6 | 5,5 | 6640 | 740 | 510 |
| ВВП57х4-1,0-РГ-z-Уз | 02 | 17,6 | 0,75 | 7620 | |||||||
| ВВП76х2-1,0-РГ-z-Уз | 03 | 7,76 | 13,1 | 7 | 0,65 | 32,6 | 10,9 | 6,8 | 7790 | 970 | 550 |
| ВВП76х4-1,0-РГ-z-Уз | 04 | 28,3 | 1,32 | 52,4 | 9680 | ||||||
| ВВП89х2-1,0-РГ-z-Уз | 05 | 11,08 | 18,2 | 10 | 0,93 | 39,0 | 13,2 | 8,2 | 9340 | 1010 | 610 |
| ВВП89х4-1,0-РГ-z-Уз | 06 | 40,7 | 1,88 | 64,2 | 12940 | ||||||
| ВВП108х2-1,0-РГ-z-Уз | 07 | 21,05 | 39,9 | 19 | 1,76 | 57,4 | 17,7 | 10,5 | 13750 | 1360 | 740 |
| ВВП108х4-1,0-РГ-z-Уз | 08 | 85,7 | 3,54 | 97,1 | 18730 | ||||||
| ВВП114х2-1,0-РГ-z-Уз | 07 | 21,05 | 39,9 | 19 | 1,79 | 57,4 | 17,7 | 10,5 | 13060 | ||
| ВВП114х4-1,0-РГ-z-Уз | 08 | 85,7 | 3,58 | 97,1 | 18040 | ||||||
| ВВП159х2-1,0-РГ-z-Уз | 09 | 33,60 | 64,6 | 31 | 2,85 | 112,6 | 32,8 | 17,4 | 20260 | 3190 | 2180 |
| ВВП159х4-1,0-РГ-z-Уз | 10 | 138 | 5,70 | 193,8 | 28140 | ||||||
| ВВП168х2-1,0-РГ-z-Уз | 09 | 41 | 74,4 | 37 | 3,49 | 112,6 | 32,8 | 17,4 | 20630 | ||
| ВВП168х4-1,0-РГ-z-Уз | 10 | 147,5 | 6,98 | 193,8 | 28620 | ||||||
| ВВП219х2-1,0-РГ-z-Уз | 11 | 67,6 | 113,4 | 61 | 5,75 | 182,6 | 54,3 | 26,0 | 30940 | 5610 | 2380 |
| ВВП219х4-1,0-РГ-z-Уз | 12 | 238,4 | 11,51 | 301,3 | 48990 | ||||||
| ВВП273х2-1,0-РГ-z-Уз | 13 | 120,9 | 236 | 109 | 10,28 | 261,5 | 81,4 | 34,9 | 48300 | 9190 | 4500 |
| ВВП273х4-1,0-РГ-z-Уз | 14 | 479,1 | 20,56 | 461,7 | 73882 | ||||||
| ВВП325х2-1,0-РГ-z-Уз | 15 | 167,3 | 302,7 | 151 | 14,24 | 338,7 | 97,3 | 42,8 | 61750 | 11860 | 4560 |
| ВВП325х4-1,0-РГ-z-Уз | 16 | 632,4 | 28,49 | 594,4 | 97579 | ||||||
| ВВП377х2-1,0-РГ-z-Уз | 17 | 234,4 | 353,9 | 211 | 19,8 | 430 | 97,3 | 42,8 | 102490 | 15230 | 9750 |
| ВВП377х4-1,0-РГ-z-Уз | 18 | 743,9 | 40,1 | 765 | 140300 | ||||||
| ВВП426х2-1,0-РГ-z-Уз | 19 | 313,5 | 586,6 | 283 | 26,8 | 555 | 175 | 72,3 | 110230 | 15250 | 10720 |
| ВВП426х4-1,0-РГ-z-Уз | 20 | 1212,8 | 53,7 | 974 | 158700 | ||||||
| ВВП530х2-1,0-РГ-z-Уз | 21 | 476,4 | 897,5 | 430 | 41 | 760 | 248 | 76,3 | 143950 | 43540 | 20840 |
| ВВП530х4-1,0-РГ-z-Уз | 22 | 1874,6 | 83 | 1373 | 257080 | ||||||
