Пароводяные бойлеры ПП
Общие сведения и конструкция подогревателей пароводяных скоростных кожухотрубных ПП
Бойлеры ПП предназначены для подогрева воды систем теплоснабжения, отопления и горячего водоснабжения коммунально-бытовых, общественных, производственных зданий, работающих по наиболее распространенным графикам температурного регулирования 70°С/150°С; 70°С/130°С; 70°С/95°С.
В пароводяных подогревателях ПП нагреваемая вода движется по трубкам, пар поступает в межтрубное пространство и нагревает воду. Для подогрева воды до 150°С и 130°С первичный теплоноситель - пар под давлением 0,7 МПа (7 кгс/см2). Для подогрева воды до 95°С и 60°С в пароводяных подогревателях ПП теплоноситель - пар под давлением 0,2 МПа (2 кгс/см2)

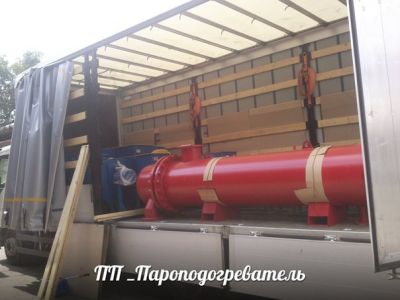

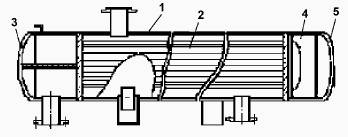

В состав пароводяных подогревателей ПП входят:
- - корпус
- - трубная система
- - передняя водяная камера
- - задняя водяная камера
- - крышки

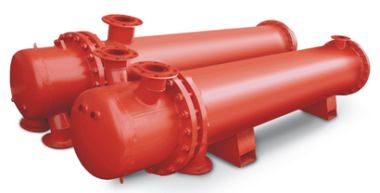

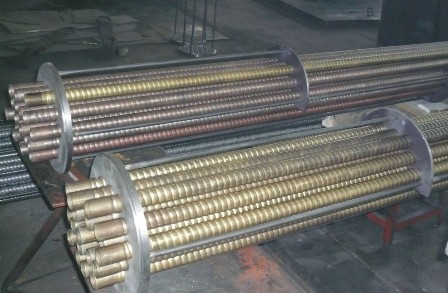

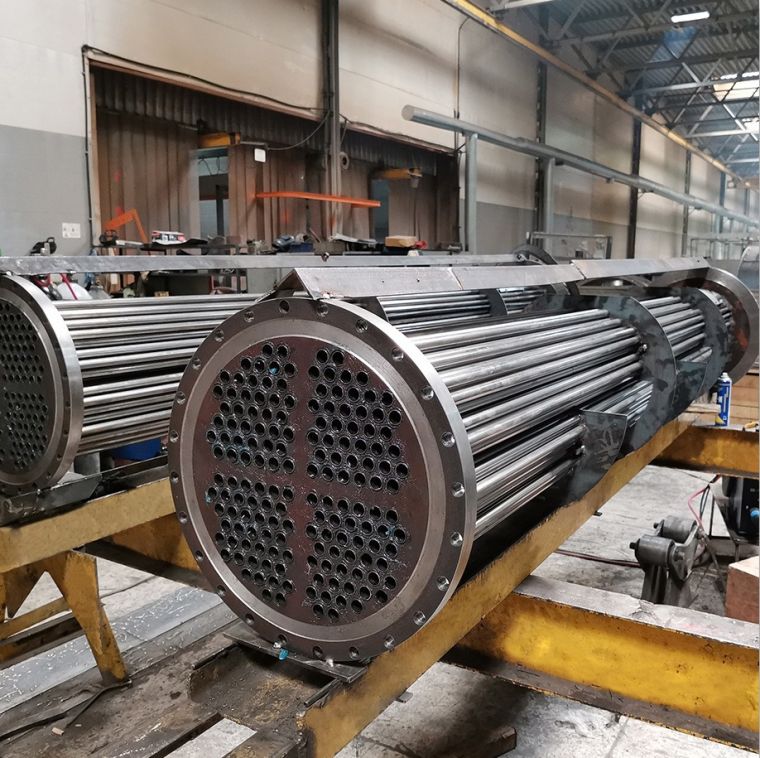

Корпус, камеры, крышки подогревателей изготовлены из стали, трубная система бойлеров из стальных трубных досок и пучка латунных трубок диаметром 16х1 мм.
- Давление воды не должно быть выше 1,6 МПа (16 кгс/см2).
- Для температурного режима 70°С/150°С используются четырехходовые подогреватели, для остальных режимов - двухходовые.
- Во избежание вскипания воды ее давление в подогревателях должно быть не менее, чем на 0,1 МПа (1 кгс/см2) выше давления пара.
Расшифровка обозначения: бойлер ПП 1-32-7 II
| ПП | подогреватель пароводяной |
| 1 | тип днища:
|
| 32 | площадь поверхности нагрева, м2 |
| 7 | давление греющего пара, кгс/см2 |
| II | количество ходов по воде:
|
Основные технические характеристики пароводяных подогревателей ПП
| Марка подогревателя | Площадь поверхности нагрева, м2 | Диаметр корпуса, мм | Количество трубок, шт. | Длина, мм | Номинальный расход воды, т/час | Масса, кг |
| ПП 2-6-2 II | 6,3 | 325 | 68 | 2606 | 29,2 | 390 |
| ПП 2-9-7 II | 9,5 | 325 | 68 | 3606 | 32,4 | 485 |
| ПП 2-9-7 IV | 9,5 | 325 | 68 | 3606 | 16,1 | 485 |
| ПП 2-11-2 II | 11,4 | 426 | 124 | 2650 | 53,4 | 600 |
| ПП 2-17-7 II | 17,2 | 426 | 124 | 3650 | 59,0 | 730 |
| ПП 2-17-7 IV | 17,2 | 426 | 124 | 3650 | 29,4 | 730 |
| ПП 2-16-2 II | 16,0 | 480 | 176 | 2720 | 76,0 | 710 |
| ПП 2-24-7 II | 24,4 | 480 | 176 | 3720 | 83,5 | 931 |
| ПП 2-24-7 IV | 24,4 | 480 | 176 | 3720 | 41,7 | 931 |
| ПП 1-21-2 II | 21,2 | 530 | 232 | 2785 | 103,5 | 900 |
| ПП 1-32-7 II | 32,0 | 530 | 232 | 3785 | 110,5 | 1090 |
| ПП 1-32-7 IV | 32,0 | 530 | 232 | 3785 | 55,0 | 1090 |
| ПП 1-35-2 II | 35,3 | 630 | 392 | 2885 | 169,0 | 1290 |
| ПП 1-53-7 II | 53,9 | 630 | 392 | 3835 | 182,0 | 1565 |
| ПП 1-53-7 IV | 53,9 | 630 | 392 | 3835 | 93,0 | 1565 |
| ПП 1-71-2 II | 71,0 | 820 | 792 | 2985 | 1615 | |
| ПП 2-76-7 IV | 76,2 | 720 | 216 | 3985 | 2000 | |
| ПП 1-76-7 II | 76,8 | 720 | 560 | 3135 | 261,0 | 2000 |
| ПП 1-76-7 IV | 76,8 | 720 | 560 | 3135 | 133,0 | 2000 |
| ПП 1-108-7 II | 108,0 | 820 | 792 | 4135 | 358,0 | 2600 |
| ПП 1-108-7 IV | 108,0 | 820 | 792 | 4135 | 188,0 | 2600 |
