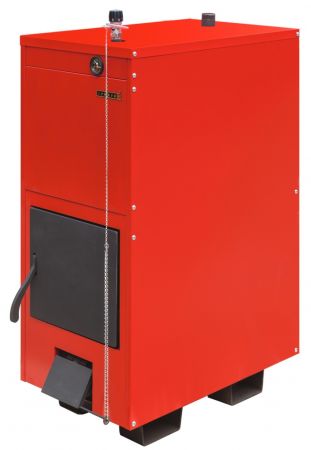

Твердотопливные котлы длительного горения БУРЖУЙ-К серии МОДЕРН

Описание БУРЖУЙ-К серии МОДЕРН

Основной принцип работы газогенераторного пиролизного котла – это выделение горючего пиролизного газа из твердого топлива и последующее сгорание остатков твердого топлива (кокса) и пиролизного газа раздельно.

При горении твердого топлива при недостатке кислорода, обильно выделяется горючий пиролизный газ, который в свою очередь, догорает во второй камере дожига, соединяясь с подогретым кислородом.

В результате такого процесса упорядоченного сгорания топлива, достигается максимально высокая эффективность котла до 92%. Топливо отдает практически все, что может сгореть и выделить тепло. В дымоход выходит только отработавший газ, который состоит практически из одного СО2 и никакой энергии выдать больше не способен. Вследствие чего котлы Буржуй-К считаются экологически безопасными, даже при сжигании агрессивного топлива, например резины. Все выбросы соответствуют требованиям.

Из аналогов можно выделить таких производителей как: Buderus, Viessman, Atmos. Из Российских производителей, аналогов не существует.

Основное отличие котлов Буржуй-К от вышеперечисленных производителей: энергонезависимость и доступная цена. Импортные котлы работают только на принудительном наддуве.

На Российском рынке существует много производителей, которые позиционируют свои котлы как – котлы длительного горения. Действительно, за счет регулятора подачи воздуха можно регулировать интенсивность горения топлива, как следствие и время горения. Но, системы дожига печных газов в таких конструкциях не предусмотрено. А нам уже известно, что при недостатке кислорода происходит обильное выделение пиролизных  газов. И если нет системы дожига, то большое количество этих горючих газов просто вылетает в трубу, не отдав свою энергию. Таким образом, получается, что все производители увеличивают время горения топлива, но тем самым пропорционально, уменьшают эффективность теплоотдачи.  КПД, в таких случаях, падает до 30-40%. А маленьких КПД в отопительном оборудовании означает большой перерасход топлива.

Таким образом, используя котлы пиролизные котлы Буржуй-К, мы получаем экономию топлива до 3-х раз, по сравнению с котлами прямого горения. А время между закладками топлива составляет до 12 часов на дровах и до 15 часов на угле.

Характеристики

Марка котла БУРЖУЙ-К серии МОДЕРН:

МОДЕРН-12

МОДЕРН-24

МОДЕРН-32

Тепловая мощность, кВт:

12

24

32

Максимальная площадь отапливаемого помещения при высоте потолка до 3 м, м²:

до 120

до 250

до 330

Отпускная цена, руб. 71'600 85'320 106'380

Максимальный объем отопительной системы, м3:

0,3

0,6

0,82

КПД, %:

82 - 92

Максимальная рабочая температура, °C:

95

Объем воды в котле, л:

41

54

64

Диаметр входа/выхода воды системы отопления, дюйм:

1 1/2“

Объем воды в контуре ГВС, л:

2

2,5

3

Время горения, ном./мин. мощность, час:

6/12

Размер подключения контура ГВС, контура термической безопасности, дюйм:

1/2“

Максимальное рабочее давление, бар:

4,5

Диаметр подключения дымовой трубы, мм:

130

150

180

Минимальная высота дымовой трубы, м:

7

8

9

Необходимая тяга в дымовой трубе, Па:

18

20

22

Температура дымовых газов, °C:

до 190

Объем топки, м3 (л):

0,055 (55)

0,101 (101)

0,189 (189)

Размер топочной дверцы (bxh), мм:

190х190

240х240

290х290

Максимальная длинна деревянных поленьев, мм:

550

600

650

Предпочтительная влажность дров, %:

не более 50

Масса, кг:

220

310

430

Размеры (ширина х глубина х высота), мм:

400x840x1050

500x895x1180

600x955x1230

Комплект поставки:

Твердотопливный котел длительного горения БУРЖУЙ-К серии МОДЕРН, термоманометр, регулятор тяги, технический паспорт

Устройство твердотопливных пиролизных котлов

Пиролизные котлы БУРЖУЙ-К представляют собой цельносварную конструкцию из стали, которая состоит из нескольких камер сгорания:

  • нижняя камера – камера газификации,
  • верхние камеры – камеры дожигания газов.

Обшивка котла состоит из металлического листа с термостойким покрытием и слоя негорючего базальтового утеплителя, обеспечивающего отличную теплоизоляцию котла.

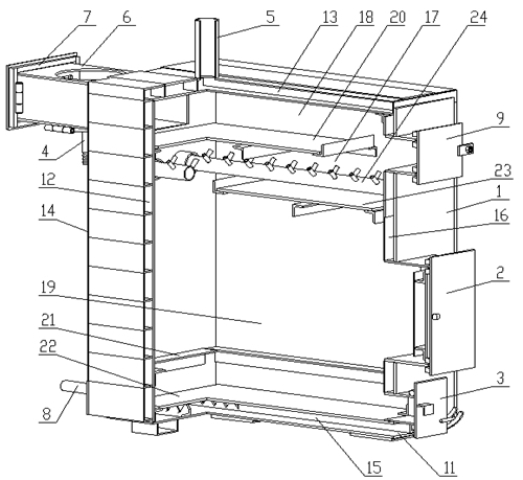

Схематическое устройство котлов БУРЖУЙ-К серии МОДЕРН
  1. котёл;
  2. дверца топки;
  3. дверца регулировки подачи первичного воздуха;
  4. патрубок для слива конденсата;
  5. патрубок подающей линии;
  6. патрубок отходящих газов;
  7. съёмная крышка;
  8. патрубок обратной линии;
  9. внешняя дверка технологического окна;
  10. шибер;
  11. окно для забора вторичного воздуха;
  12. боковая водяная рубашка;
  13. верхняя водяная рубашка;
  14. задняя водяная рубашка;
  15. нижняя камера вторичного воздуха;
  16. передняя камера вторичного воздуха;
  17. камера сжигания отходящих газов;
  18. камера для отвода в дымоход отходящих газов;
  19. топочная камера;
  20. верхняя направляющая отвода отходящих газов;
  21. полка для колосников;
  22. пол топочной камеры;
  23. нижняя направляющая отвода отходящих газов;
  24. инжектора подвода вторичного воздуха.
Устройство котлов Буржуй-К


РАБОТА КОТЛА

В твердотопливных котлах длительного горения БУРЖУЙ-К серии МОДЕРН наиболее эффективно происходят процессы полного сжигания топлива и теплопередачи.

Данные процессы происходят благодаря:
  • непрерывному, естественному подводу окислителя (воздуха) в достаточном количестве и необходимом перемешивании сжигаемого топлива (твердого или газообразного) с ним, как в нижнем топочном пространстве, с целью оптимизации процесса пиролиза, так и в верхнем топочном пространстве с вторичным подогретым воздухом в концентрационных пределах воспламенения;
  • особенностям конструкции топочных пространств;
  • удалению продуктов горения после их охлаждения за счет естественной тяги;
  • использованию наиболее эффективного конструкционного принципа омывания поверхностей нагрева, при определенных скоростях и направлениях движения теплоносителя, обеспечивающего высокий коэффициент теплопередачи, достаточного для работы в системах отопления с естественной циркуляцией или с применением насосных систем отопления, с одинаковой эффективностью.

Сумма потерь теплоты, с уходящими газами от химической и механической неполноты сгорания, минимальны (затраты на тягу и дутье отсутствуют), что во многом определяет особенную экономичность всех процессов горения.

ВЫБОР КОТЛА

Для правильной работы котла и его экономичной эксплуатации важно, чтобы его номинальная мощность соответствовала потерям тепла отапливаемых помещений.

Выбор котла меньшей мощности ведёт к недостаточному отоплению помещений и невыполнению требований по тепловому комфорту.

При выборе котла слишком большой мощности его производительность снижается, что ведёт к повышенному конденсатообразованию и смолообразованию котла.

ТОПЛИВО

Для твердотопливных котлов длительного горения Буржуй-К серии МОДЕРН основным видом топлива является древесина, так же в качестве альтернативного топлива может быть использован уголь.

Самым подходящим размером деревянных поленьев является диаметр 40 – 100 мм. Длина поленьев зависит от типоразмера котла.

Топливо необходимо хранить в сухом месте. Максимально допустимая для достижения номинальной мощности влажность древесины составляет не более 20 %. Теплота сгорания древесины напрямую зависит от ее влажности, поэтому содержащаяся в древесине влага испаряется при сгорании и требует для этого большое количество энергии.
Больше всего подходит уголь зернистостью не менее 40 мм.

Приблизительный интервал добавления топлива в котёл зависит от технических параметров системы отопления, вида и качества топлива и составляет от 6 до 12 часов.

Все приведенные здесь технические данные, касающиеся энергетических параметров котла, приведены для случая сжигания поленьев лиственных пород древесины с максимальной влажностью до 20%. Порода древесины, и особенно влажность, имеют решающее влияние на такие параметры котла как: мощность, КПД и интервал закладки топлива.
Заполнение котла топливом и выгреб золы осуществляется вручную.

ВНИМАНИЕ: Не используйте вид топлива, отличный от того, для которого котёл предназначен.

КОНТУР ГОРЯЧЕГО ВОДОСНАБЖЕНИЯ (ГВС)

Котел оборудованный контуром ГВС позволяет подогревать воду для бытовых и санитарных нужд, не относящейся к основной системе отопления. Принцип работы контура ГВС основан на проточном нагреве воды. Он выполнен в виде теплообменника «труба в трубе», т.е. в основном теплообменнике котла пропущен дополнительный теплообменник контура ГВС, который выполнен из гофрированной нержавеющей трубы. Во время работы котла в режиме отопления тепло от сгораемых газов передается непосредственно теплоносителю, в свою очередь теплоноситель передает полученное тепло воде, проходящей через контур ГВС.

Подключение контура ГВС к системе водоснабжения осуществляется через патрубки на задней части котла. Верхний патрубок – выход нагретой воды ГВС, нижний патрубок – вход нагреваемой воды ГВС.

Средний расход воды через контур ГВС составляет 8 – 14 л/мин и зависит от номинальной мощности рассматриваемого котла.

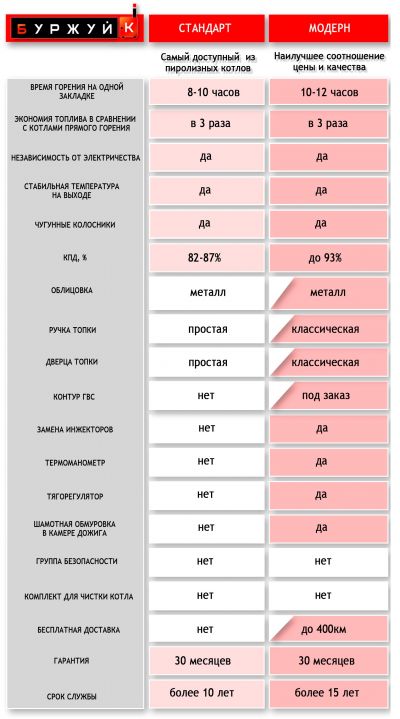

Полный перечень улучшений в линейке котлов БУРЖУЙ-К серии МОДЕРН

  • Современный внешний вид
  • Удобная ручка топочной дверцы - для легкого и надежного открывания/закрывания
  • Удобные ножки в форме перевернутых трапеций – для надежной установки котла и простой погрузки/разгрузки (ножки адаптированы под большинство гидравлических тележек – «рохлей»)
  • Термоманометр смещен вправо – для лучшего обзора и защиты от оплавления горячим воздухом при открывании топки
  • Шамотная обмуровка камеры дожига газов имеет несколько нужных свойств:
  1. Увеличена рабочая температура в котле, что позволяет сжигать топливо с влажностью до 50%.
  2. Футеровка выполнена из стандартных шамотных камней, изготовленных по ГОСТ – приобрести их можно в любых специализированных магазинах России.
  3. Шамотные камни легко извлекаются при необходимости их чистки, либо замены по мере естественного износа.
  • Нержавеющие трубы подачи вторичного воздуха сделаны съемными – для удобства их чистки, либо замены.
  • Полная теплоизоляция - котел со всех сторон закрыт базальтовым утеплителем и полимерной облицовкой – для лучшей теплоизоляции и повышения эффективности.
  • Съемная обшивка – для удобной транспортировки отдельно от изделия. Позволяет сохранить товарный вид при доставке котла покупателю. Листы облицовки надежно закреплены с помощью крепежа (не «люфтят»). При этом легко снимаются и одеваются.
  • Усовершенствована внутренняя геометрия котла – для более эффективного движения газовых потоков
  • Контур термической безопасности* - для защиты от перегрева.

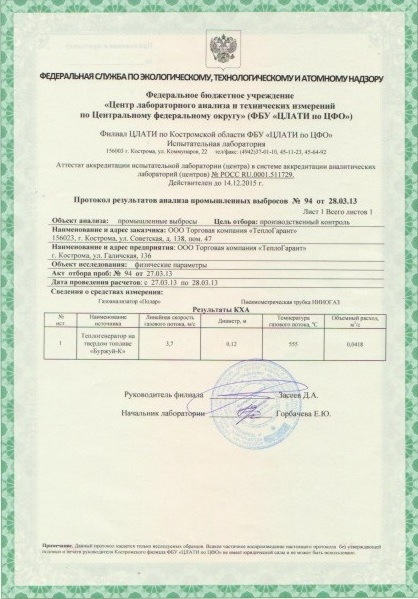

Все усовершенствования прошли проверку эффективности испытаниями ФБУ «Государственный региональный центр стандартизации, метрологии и испытаний» – Протокол №94 испытаний от 28 марта 2013 года

Результаты испытаний показали:

  • Увеличен КПД котлов БУРЖУЙ-К до 92%.
  • Температура сгорания пиролизных газов увеличена на 120°С.
  • Котел эффективно работает на топливе влажностью до 50%.
  • Повышена износоустойчивость котла ввиду применения шамотных камней.

Все котлы БУРЖУЙ-К сертифицированы – ДЕКЛАРАЦИЯ О СООТВЕТСТВИИ ТС №RU Д-RU.АВ24.В.00470 от 26.12.2013

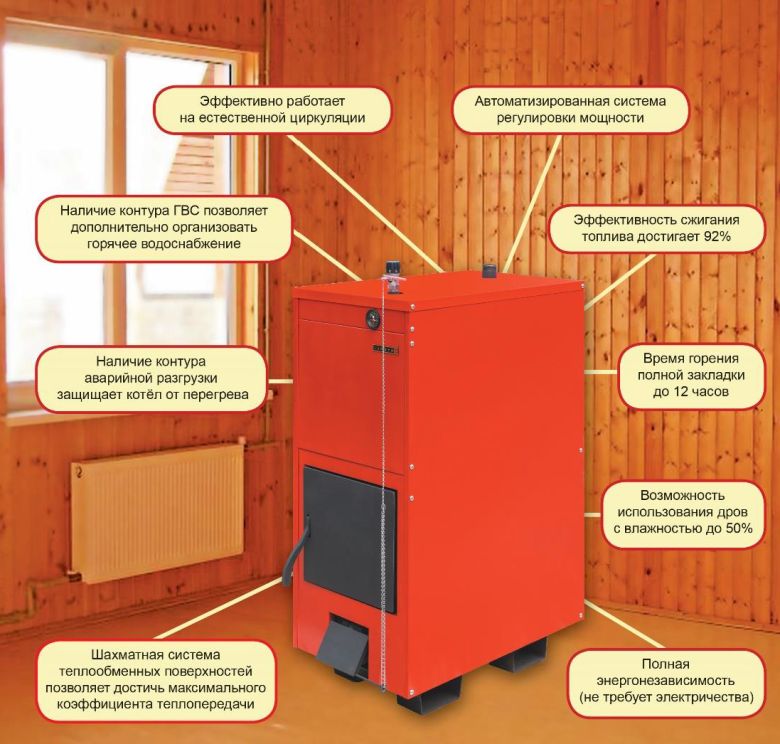

Отличительные преимущества

  1. Сохраняют Ваши деньги - Котлы БУРЖУЙ-К работают в 3-5 раз экономичнее по сравнению с котлами прямого горения!
  2. Экономят Ваше время - Котлы БУРЖУЙ-К серии МОДЕРН работают эффективно с одной закладки топлива от 6 до 12 часов, Вы реже закладываете дрова.
  3. Создают для Вас комфорт - Пока в котле есть топливо, котел полностью автономен, поддерживает температуру +/-3°С
  4. Позволяют Вам не зависеть от внешнего мира - Автономны и энергонезависимы. Не оборудованы вентиляторами и дымососами. При подключении к системе отопления с естественной циркуляцией не требуется насосов, котлы сами создают достаточное давление для наиболее эффективной работы.
  5. Дарят Вам возможность выбора - Работают практически на любом твердом топливе (дрова, дровяные отходы, уголь, торфяные брикеты).
  6. Экономят Вам нервы - Не требуют какой-нибудь специальной системы отопления, легко интегрируются в уже существующую. Не требуют специальных разрешений для установки в контролирующих инстанциях.
  7. Дают Вам уверенность - Гарантия на котлы - 30 месяцев, минимальный срок службы - 10 лет.
  8. Радуют Вас эффективностью - КПД котлов достигает 92% (сгорают не только дрова (или уголь), но и газ, выделяемый продуктами горения, а это значительно повышает производительность)
  9. Сохраняют Вашу безопасность - Котлы полностью безопасны, по сравнению с котлами прямого горения и газовыми котлами.
  10. Поддерживают у Вас чистоту - Не нуждаются в частой выемке отходов сгорания. Топливо сгорает, практически не оставляя золы. Отсутствие золы после сгорания топлива и светлый прозрачный дым на выходе из дымохода также свидетельствуют от эффективном сжигании топлива.
