Бытовые скважинные насосы Wilo Sub TWU 4 Plug & Pump

Установка водоснабжения с погружным мотором, системой управления и принадлежностями в комплекте

Пакет для полива Wilo TWU 4 Plug & Pump Sub-IIПакет для полива Wilo TWU 4 Plug & Pump Sub-I

Применение

Установка водоснабжения для собственного водоснабжения в частном секторе

  • Подача воды для стиральных машин
  • Полив садовых участков
  • Перекачивание воды и заполнение водой
  • Водозаборные точки для хозяйственной воды

Обозначение

например, Wilo-Sub TWU 4-0804-C-P&P/FC
TWU Погружной насос
4 Диаметр гидравлического оборудования в дюймах ["]
08 Номинальный объемный расход [м3/ч]
04 Число секций гидравлики
C Поколение серий
P&P Система насосов Plug & Pump
FC Исполнение FC = пакет Sub-I с Fluidcontrol DS = пакет Sub-II с комплектом реле давления

Особенности/преимущества продукции

  • Несложный монтаж, инсталляция и управление
  • Износостойкий за счет всплывающих рабочих колес
  • Надежный в эксплуатации мотор благодаря высокому пусковому моменту
  • Встроенный обратный клапан

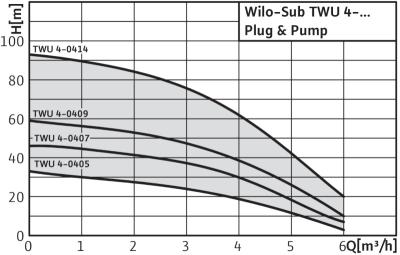

рабочее поле насоса sub-twu-4-plug

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой среды: 3?30 °C
  • Минимальное течение на моторе: 0,08 м/с
  • Макс. содержание песка: 50 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения 200 м
  • Класс защиты: IP 68
  • Напорный патрубок: Rp 1?

Оснащение/функции

  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный мотор
  • Защита мотора от перегрева
  • Защита от сухого хода (только у пакета Wilo?P&P Sub?I)

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: Noryl
  • Вал гидравлической системы: нержавеющая сталь 1.4104
  • Корпус мотора: нержавеющая сталь 1.4301
  • Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Коррозионностойкий однофазный мотор прямого пуска без устройства плавного пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:

  • В полном сборе
  • Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
  • Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
  • Wilo?Fluidcontrol (FC); прибор автоматического контроля над потоком и давлением со встроенной защитой от сухого хода
  • Поддерживающий трос длиной 30 м
  • Монтажные детали: 2x зажимные резьбовые соединения, переходник R 1? на R 1, 8x кабельные стяжки
  • Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения частного дома и многоквартирных домов:

  • В полном сборе
  • Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
  • Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
  • Комплект реле давления Wilo 0 - 10 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
  • Поддерживающий трос длиной 30 м
  • Монтажные детали: тройник, переходник R 1? auf R 1, 8x кабельные стяжки
  • Инструкция по монтажу и эксплуатации
Тип насоса Подключение к сети Описание Макс. расход Макс. напор Оптимальный расход Оптимальный напор Диаметр двигателя Напорный патрубок Номинальная мощность мотора Арт.-№
Qmax / м3 Hmax / M Qopt / м3 Hopt / M O  / " P2 / кВт
TWU 4-0405-C-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 6 33.0 3.70 20.5 4 Rp 1? 0,37 6049385
TWU 4-0407-C-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 6 46.0 3.70 32.5 4 Rp 1? 0,55 6049388
TWU 4-0407-C-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 6 46.0 3.70 32.5 4 Rp 1? 0,55 6049386
TWU 4-0409-C-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 6 46.0 3.70 41.5 4 Rp 1? 0,75 6049389
TWU 4-0409-C-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 6 46.0 3.70 41.5 4 Rp 1? 0,75 6049387
TWU 4-0414-C-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 6 59.0 3.70 66.5 4 Rp 1? 1,10 6049390
