Бытовые скважинные насосы Wilo Sub TWU 3

Погружной насос, многоступенчатый

Бытовые скважинные насосы Wilo Sub TWU 3

Применение

  • Для подачи воды из частных скважин, колодцев и цистерн
  • Для использования в частных системах водоснабжения, полива и орошения
  • Для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

например, Wilo-Sub TWU 3-0115
TWU Погружной насос
3 Диаметр гидравлического оборудования в дюймах ["]
01 Номинальный объемный расход [м3/ч]
15 Число секций гидравлики

Особенности/преимущества продукции

  • Мотор с возможностью перемотки
  • Встроенный обратный клапан
  • Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
  • Соединительная головка насоса и фланец из нержавеющей стали
  • Возможен вертикальный и горизонтальный монтаж
  • Исполнение для однофазного тока с конденсатором пуска и включателем/выключателем

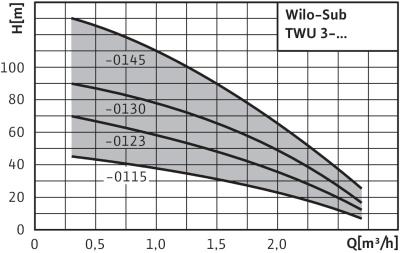

sub-twu-3

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой среды: 3?40 °C
  • Минимальное течение на моторе: 0,08 м/с
  • Макс. содержание песка: 40 г/м3
  • Макс. количество пусков: 20/ч
  • Макс. глубина погружения 60 м
  • Класс защиты: IP 58
  • Напорный патрубок: Rp 1

Оснащение/функции

  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный или трехфазный мотор
  • Термическое реле мотора для однофазного мотора

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: поликарбонат
  • Вал гидравлической системы: нержавеющая сталь 1.4104
  • Корпус мотора: нержавеющая сталь 1.4301
  • Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Коррозионностойкий мотор переменного тока или трехфазный мотор прямого пуска, с возможностью перемотки мотора, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки

  • Гидравлика в полном сборе с мотором
  • Соединительный кабель длиной 1,8 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
  • В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
  • Инструкция по монтажу и эксплуатации

Опции

  • Исполнения мотора для особых напряжений 3~230 В, 50 Гц; 1~230 В, 60 Гц; 3~380 В, 60 Гц
Тип насоса Подключение к сети Макс. расход Макс. напор Оптимальный расход Оптимальный напор Диаметр двигателя Напорный патрубок Номинальная мощность мотора Арт.-№
Qmax / м3 Hmax / M Qopt / м3 Hopt / M O  / " P2 / кВт
TWU 3-0115 1~230 V, 50 Гц 3 45 1 38 3 Rp 1 0,37 4090889
TWU 3-0115 3~400 V, 50 Гц 3 45 1 38 3 Rp 1 0,37 4090892
TWU 3-0123 1~230 V, 50 Гц 3 67 1 57 3 Rp 1 0,55 4090890
TWU 3-0123 3~400 V, 50 Гц 3 67 1 57 3 Rp 1 0,55 4090893
TWU 3-0130 1~230 V, 50 Гц 3 88 1 77 3 Rp 1 0,75 4090891
TWU 3-0130 3~400 V, 50 Гц 3 88 1 77 3 Rp 1 0,75 4090894
TWU 3-0145 3~400 V, 50 Гц 3 130 1 113 3 Rp 1 1,10 4090895
