Бытовые скважинные насосы Wilo Sub TWU 3 Plug & Pump

Установка водоснабжения с погружным мотором, системой управления и принадлежностями в комплекте

Пакет для полива Wilo TWU 3 Plug & Pump Sub-IПакет для полива Wilo TWU 3 Plug & Pump Sub-II

Применение

Установка водоснабжения для

  • подачи воды из скважин, колодцев и цистерн,
  • для использования в частных системах водоснабжения, полива и орошения
  • Подача воды без длинноволокнистых и абразивных примесей

Обозначение

например, Wilo?Sub TWU 3?-0115?P&P/FC
TWU Погружной насос
3 Диаметр гидравлического оборудования в дюймах ["]
01 Номинальный объемный расход [м3/ч]
15 Число секций гидравлики
P&P Система насосов Plug & Pump
FC Исполнение FC = пакет Sub-I с Fluidcontrol DS = пакет Sub-II с комплектом реле давления

Особенности/преимущества продукции

  • Электрические компоненты установки уже предварительно смонтированы
  • Простая установка и управление
  • Встроенный обратный клапан

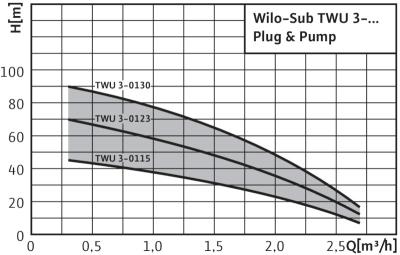

рабочее поле вило sub-twu-3-pump

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Температура перекачиваемой среды: 3?40 °C
  • Минимальное течение на моторе: 0,08 м/с
  • макс. содержание песка: 40 г/м3
  • макс. количество пусков: 20/ч
  • Макс. глубина погружения 60 м
  • Класс защиты: IP 58
  • Напорный патрубок: Rp 1

Оснащение/функции

  • Многоступенчатый погружной насос с радиальными рабочими колесами
  • Встроенный обратный клапан
  • Муфта в соответствии с NEMA
  • Однофазный мотор
  • Термическое реле мотора

Материалы

  • Корпус гидравлической системы: нержавеющая сталь 1.4301
  • Рабочие колеса: поликарбонат
  • Вал гидравлической системы: нержавеющая сталь 1.4104
  • Корпус мотора: нержавеющая сталь 1.4301
  • Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Гидравлика

Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Мотор

Коррозионностойкий однофазный мотор прямого пуска, с возможностью перемотки, заполненный маслом, с самосмазывающимися подшипниками.

Охлаждение

Охлаждение мотора происходит за счет перекачиваемой жидкости. Мотор может работать только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Определение параметров

  • Для этих агрегатов режим всасывания невозможен!
  • Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки

Пакет Wilo-Plug & Pump Sub-I для полива частных приусадебных участков:

  • В полном сборе
  • Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
  • Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
  • Wilo?Fluidcontrol (FC); прибор автоматического контроля над потоком и давлением со встроенной защитой от сухого хода
  • Поддерживающий трос длиной 30 м
  • Инструкция по монтажу и эксплуатации

Пакет Wilo-Plug & Pump Sub-II для собственного водоснабжения частного дома и многоквартирных домов:

  • В полном сборе
  • Соединительный кабель длиной 30 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
  • Распределительная коробка с конденсатором, термическое реле мотора и включатель/выключатель
  • Комплект реле давления Wilo 0 - 10 бар, включая расширительный мембранный бак объемом 18 л, манометр, запорную арматуру и манометрический выключатель
  • Поддерживающий трос длиной 30 м
  • Инструкция по монтажу и эксплуатации

Опции

  • Исполнения мотора для сети 3~230 В, 50 Гц; 1~230 В, 60 Гц; 3~380 В, 60 Гц
Тип насоса Подключение к сети Описание Макс. расход Макс. напор Оптимальный расход Оптимальный напор Диаметр двигателя Напорный патрубок Номинальная мощность мотора Арт.-№
Qmax / м3 Hmax / M Qopt / м3 Hopt / M O  / " P2 / кВт
TWU 3-0115-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 2.60 45.0 1.10 38.0 3 Rp 1 0,37 4091654
TWU 3-0115-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 2.60 45.0 1.10 38.0 3 Rp 1 0,37 4091647
TWU 3-0123-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 2.60 67.0 1.10 57.5 3 Rp 1 0,55 4091655
TWU 3-0123-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 2.60 67.0 1.10 57.5 3 Rp 1 0,55 4091649
TWU 3-0130-Plug&Pump/DS 1~230 V, 50 Гц с комплектом реле давления 2.60 88.0 1.10 77.0 3 Rp 1 0,75 4091656
TWU 3-0130-Plug&Pump/FC 1~230 V, 50 Гц с Fluidcontrol 2.60 88.0 1.10 77.0 3 Rp 1 0,75 4091650
