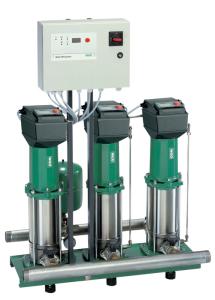

Промышленные многонасосные нормальновсасывающие насосные станции с частотным регулированием Wilo-Comfort-N-Vario MVISE/VR

Установка повышения давления с 2–4 параллельно включенными, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами с мокрым ротором

насосные станции станции с частотным регулированием Wilo-Comfort-N-Vario MVISE/VR

Применение

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и технической воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-COR-3 MVISE 406/VR
COR Компактная установка повышения давления со встроенным регулятором частоты вращения
3 Число насосов
MVISE Серия насосов
4 Номинальный объемный расход одинарного насоса [м3/ч]
06 Число секций одинарного насоса
VR Блок регулирования; VR = регулятор Vario

Особенности/преимущества продукции

  • Почти бесшумно работающая система за счет 2-4 параллельно включенных высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором, со встроенными частотными преобразователями с водяным охлаждением
  • Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
  • Диапазон регулирования частоты частотных преобразователей от 20 до 50 Гц
  • Высокая эксплуатационная надежность благодаря применению насосов серии MVISE со встроенной системой определения сухого хода и автоматическим отключением при недостатке воды
  • Установки, отвечающие требованиям заказчика, по заказу

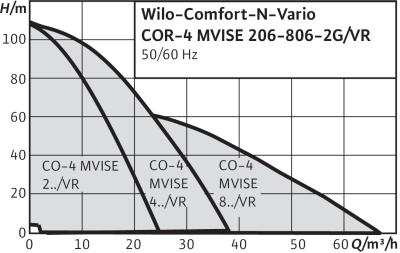

Рабочее поле Вило mvise-vr

Технические характеристики

  • Подключение к 3-фазной сети 400 В ± 10%, 50 Гц; 3-фазн. 380/440 В ±10 %, 60 Гц (другие исполнения по запросу)
  • Температура перекачиваемой среды макс. 50 °C
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 2" - R 3"
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 2" - R 3"
  • Диапазон частоты вращения 1100 - 2750 об/мин
  • Класс защиты IP 44
  • Предохранители [AC 3] со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • Охлаждающая вода
    • Питьевая и техническая вода
    • Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
    Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы.

Оснащение/функции

  • 2–4 насоса с моторами с мокрым ротором на установку
  • Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Система трубопроводов из нержавеющей стали1.4571
  • Шаровой запорный кран/кольцевой запорный клапан на каждом насосе, со всасывающей и напорной сторон
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр (со стороны подводящего трубопровода) приобретается опционально
  • Манометр (со стороны отводящего трубопровода)
  • Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

  • Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
  • Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: применяется от 2 до 4 параллельно включенных насосов серии MVISE 2.., 4.., 8. благодаря адаптированным к мотору насоса частотным преобразователям для каждого насоса данной серии возможен бесступенчатый режим регулирования; все части, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304)
  • Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
  • Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (o 63 мм); дополнительная цифровая индикация конечного давления на буквенно-цифровом жидкокристаллическом дисплее регулятора Comfort-Vario
  • Регулятор: в серийном исполнении установка оснащается Vario?регулятором VR

Материалы

  • Рабочие колеса из нержавеющей стали 1.4301
  • Секции из нержавеющей стали 1.4301
  • Корпус насоса из нержавеющей стали 1.4301
  • Вал из нержавеющей стали 1.4122
  • Уплотнения из EPDM (EP851)
  • Крышка корпуса из нержавеющей стали 1.4301
  • Нижняя часть корпуса из нержавеющей стали 1.4301
  • Напорный кожух из нержавеющей стали 1.4301
  • Подшипники из графита, пропитанного синтетической смолой
  • Основание насоса EN?GJL?250
  • Система трубопроводов из нержавеющей стали 1.4571

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Указание

Специальные исполнения - по запросу.

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Устройство защитного отключения при перепаде напряжения

При установке устройства защитного отключения при появлении тока повреждения в сочетании с частотными преобразователями необходимо учитывать, что данное устройство должно быть универсальным и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Только для установок пожаротушения Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Тип Подключение к сети Номинальное давление Control Число секций Кол. рабочих насосов Количество резервных насосов Вес, прим. № арт.
бар m / кг
COR-2 MVISE 206/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 1 1 94 2526725
COR-2 MVISE 210/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 1 1 106 2526726
COR-2 MVISE 404/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 4 1 1 92 2526727
COR-2 MVISE 406/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 1 1 94 2526728
COR-2 MVISE 410/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 1 1 107 2526729
COR-2 MVISE 803/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 3 1 1 137 2526730
COR-2 MVISE 806/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 1 1 150 2526731
COR-3 MVISE 206/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 2 1 135 2526732
COR-3 MVISE 210/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 2 1 153 2526733
COR-3 MVISE 404/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 4 2 1 132 2526734
COR-3 MVISE 406/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 2 1 135 2526735
COR-3 MVISE 410/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 2 1 154 2526736
COR-3 MVISE 803/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 3 2 1 185 2526737
COR-3 MVISE 806/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 2 1 204 2526738
COR-4 MVISE 206/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 3 1 175 2526739
COR-4 MVISE 210/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 3 1 199 2526740
COR-4 MVISE 404/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 4 3 1 173 2526741
COR-4 MVISE 406/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 3 1 177 2526742
COR-4 MVISE 410/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 10 3 1 203 2526743
COR-4 MVISE 803/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 3 3 1 233 2526744
COR-4 MVISE 806/VR 3~400 В, 50 Гц PN 16 с частотным преобразователем 6 3 1 259 2526745
