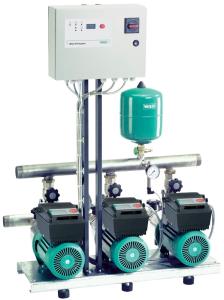

Промышленные многонасосные нормальновсасывающие насосные станции с частотным регулированием Wilo-Comfort-Vario MHIE/VR

Установка повышения давления с 2–4 параллельно включаемыми, нормальновсасывающими высоконапорными центробежными насосами из нержавеющей стали с частотнорегулируемыми моторами

насосные станции станции с частотным регулированием Wilo-Comfort-Vario MHIE/VR

Применение

  • Полностью автоматическое водоснабжение и повышение давления в жилых, офисных и административных зданиях, гостиницах, больницах, торговых комплексах и различных промышленных объектах
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-COR-3 MHIE 406/VR
COR Компактная установка повышения давления со встроенным регулятором частоты вращения
3 Число насосов
MHIE Серия насосов
4 Номинальный объемный расход одинарного насоса [м3/ч]
06 Число секций одинарного насоса
VR Блок регулирования; VR = регулятор Vario

Особенности/преимущества продукции

  • Компактная система с оптимальным соотношением цены и качества благодаря применению высоконапорных центробежных насосов из высококачественной стали серии MHIE со встроенными частотными преобразователями с воздушным охлаждением
  • Чрезвычайно широкий диапазон регулирования
  • Интегрированное устройство полной защиты мотора с термодатчиком (PTC)
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования мотора
  • Установки, отвечающие требованиям заказчика, по заказу
mhie-vr

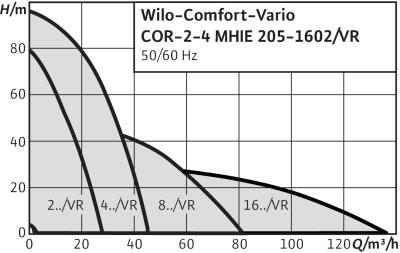

Технические характеристики

  • Подключение к 3-фазной сети 400 В ± 10%, 50 Гц; 3-фазн. 380/440 В ±10 %, 60 Гц, в зависимости от типа также 1-фазн 230 В, 50/60 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 10 бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 2" - DN 250
  • Номинальный внутренний диаметр для подсоединения со стороны подвода R 2" - DN 250
  • Диапазон частоты вращения 1200 - 3770 об/мин
  • Класс защиты IP 54
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • Охлаждающая вода
    • Питьевая и техническая вода
    • Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
    Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

  • 2?-4 насоса на установку
  • Бесступенчатый режим регулирования за счет насосов со встроенным частотным преобразователем
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Оцинкованная фундаментная рама с регулируемыми по высоте виброгасителями для звукоизоляции
  • Шаровой запорный кран редуктора /кольцевая задвижка на стороне всасывания и с напорной стороны каждого насоса
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Датчик давления со стороны отводящего трубопровода
  • Манометр со стороны подводящего трубопровода, приобретается опционально
  • Манометр со стороны отводящего трубопровода
  • Предохранитель, срабатывающий при недостатке воды, приобретается опционально

Описание/конструкция

  • Фундаментная рама: оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума; другие исполнения по запросу
  • Система трубопроводов: полная система трубопроводов из нержавеющей стали 1.4571, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; система трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления
  • Насосы: применяется от 2 до 4 параллельно включенных насосов серии MHIE 2.., 4.., 8.. и 16..; благодаря адаптированным к мотору насоса частотным преобразователям для каждого насоса данной серии возможен бесступенчатый режим регулирования; все части, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304)
  • Арматура: каждый насос со всасывающей и напорной сторон имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW или кольцевые запорные клапаны и клапан обратного течения с напорной стороны из POM с допуском DVGW в корпусе из CuZn
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
  • Датчик давления: от 4 до 20 мА, расположен со стороны конечного давления для задействования центрального регулятора Comfort-Vario
  • Индикация давления: со стороны подводящего и отводящего трубопроводов через манометр (o 63 мм); дополнительная цифровая индикация конечного давления на буквенно-цифровом жидкокристаллическом дисплее регулятора Comfort-Vario
  • Регулятор: в серийном исполнении установка оснащается Vario?регулятором VR

Материалы

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал нержавеющая сталь 1.4404
  • Уплотнения EPDM (EP851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4404
  • Скользящее торцевое уплотнение из карбида вольфрама/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса из алюминия

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Указание

Специальные исполнения - по запросу.

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана

Устройство защитного отключения при перепаде напряжения

При установке устройств защитного отключения при перепаде напряжения в сочетании с частотными преобразователями необходимо учитывать, что только универсальная защита отключения соответствует стандартам DIN/VDE 0664

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Тип Подключение к сети Номинальное давление Control Мощность установки без резервного насоса Число секций Кол. рабочих насосов Количество резервных насосов Вес, прим. № арт.
    бар   м3       m / кг
COR-2 MHIE 205EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 4 5 1 1 66 2516574
COR-3 MHIE 205/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 8 5 2 1 77 2523163
COR-3 MHIE 205EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 8 5 2 1 90 2516576
COR-2 MHIE 205/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 4 5 1 1 56 2523158
COR-2 MHIE 1602/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 20 2 1 1 113 2523162
COR-3 MHIE 406/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 12 6 2 1 112 2523165
COR-3 MHIE 803/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 26 3 2 1 146 2523166
COR-3 MHIE 1602/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 40 2 2 1 163 2523167
COR-4 MHIE 205/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 12 5 3 1 98 2523168
COR-4 MHIE 205EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 12 5 3 1 114 2516578
COR-2 MHIE 803/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 13 3 1 1 111 2523161
COR-4 MHIE 403/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 18 3 3 1 98 2523169
COR-2 MHIE 406/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 6 6 1 1 80 2523160
COR-4 MHIE 403EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 18 3 3 1 110 2516579
COR-2 MHIE 403EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 6 3 1 1 64 2516575
COR-4 MHIE 406/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 18 6 3 1 145 2523170
COR-2 MHIE 403/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 6 3 1 1 56 2523159
COR-4 MHIE 803/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 39 3 3 1 182 2523171
COR-3 MHIE 403EM/VR 1~230 В, 50/60 Гц PN 10 с частотным преобразователем 12 3 2 1 87 2516577
COR-4 MHIE 1602/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 60 2 3 1 204 2523172
COR-3 MHIE 403/VR 3~400 В, 50/60 Гц PN 10 с частотным преобразователем 12 3 2 1 77 2523164
