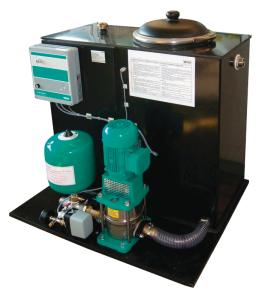

Однонасосные нормальновсасывающие насосные станции с накопительным резервуаром Wilo-Economy CO/T-1 MVI/ER

Установка водоснабжения с разделением системы и нормальновсасывающим высоконапорным центробежным насосом

насосные станции с накопительным резервуаром Wilo-Economy CO/T-1 MVI/ER

Применение

  • Автоматическая система водоснабжения с приемным резервуаром для прямого подключения к общественной сети водоснабжения
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и т. д., которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-CO/T-1 MVI 204/ER
CO Компактная установка повышения давления
T Со встроенным приемным резервуаром в качестве разделителя систем
1 С одним насосом
MVI Серия насосов
2 Номинальный объемный расход одинарного насоса [м3/ч]
04 Число секций одинарного насоса
ER Прибор управления; ER = регулятор Economy

Особенности/преимущества продукции

  • Компактная, готовая к подключению установка для применения в любой сфере, где требуется разделение системы.
  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVI
  • Мотор трехфазного тока IEC (Level IE2), от 0,75 кВт), 2-полюсный
  • Простота настройки и надежность в работе за счет использования прибора управления ER-1
  • Установки, отвечающие требованиям заказчика, по заказу

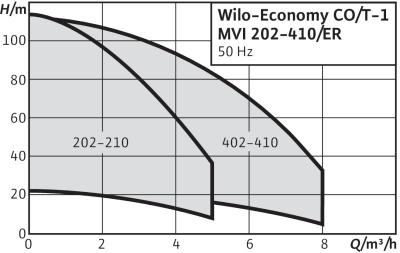

Рабочее поле Вило t-1-mvi

Технические характеристики

  • Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Ступени давления переключения 6/10/16  бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода Rp 1?
  • Номинальный внутренний диаметр для подсоединения со стороны подвода Rp 1?
  • Частота вращения 2900 об/мин
  • Класс защиты IP 41
  • Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
  • Предохранители AC3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • Чистая вода без осаждающихся веществ
    • Бытовая, холодная, охлаждающая и дождевая вода
    • Питьевая вода
    • Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
    Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

  • 1 насос серии MVI
  • Макс. число секций: 10
  • Полиэтиленовый приемный резервуар с естественной вентиляцией (120 л)
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Приемный резервуар вместе с поплавковым клапаном и поплавковым выключателем
  • Мембранный напорный бак 8 л, PN16, с напорной стороны
  • Предохранители, срабатывающие при прекращении подачи воды

Описание/конструкция

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из PE, с полной разводкой трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода) из бронзы/латуни, блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с сухим ротором (серия MVI) и полностью смонтированный и готовый к подключению прибор управления ER?1; В прибор управления встроена электроника срабатывания при недостатке воды
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
  • Прибор управления: в серийном исполнении установка оснащается Economy?регулятором ER?1

Материалы

  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса EN?GJL?250
  • Система трубопроводов из нержавеющей стали 1.4571

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Указание

Специальные исполнения, например, для полностью обессоленной воды, для работы на всасывание и т.п. - по запросу.

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Тип Подключение к сети Число секций Мощность установки без резервного насоса Номинальное давление Вес, прим. Арт.-№
      м3 бар m / кг
CO/T-1 MVI 203/ER 3~230/400 В, 50 Гц 3 4 PN 6 69 2504449
CO/T-1 MVI 206/ER 3~230/400 В, 50 Гц 6 4 PN 10 75 2504452
CO/T-1 MVI 207/ER 3~230/400 В, 50 Гц 7 4 PN 10 76 2504453
CO/T-1 MVI 202/ER 3~230/400 В, 50 Гц 2 4 PN 6 68 2504448
CO/T-1 MVI 210/ER 3~230/400 В, 50 Гц 10 4 PN 16 86 2504455
CO/T-1 MVI 205/ER 3~230/400 В, 50 Гц 5 4 PN 6 74 2504451
CO/T-1 MVI 403/ER 3~230/400 В, 50 Гц 3 8 PN 6 73 2504457
CO/T-1 MVI 404/ER 3~230/400 В, 50 Гц 4 8 PN 6 74 2504458
CO/T-1 MVI 405/ER 3~230/400 В, 50 Гц 5 8 PN 6 75 2504459
CO/T-1 MVI 406/ER 3~230/400 В, 50 Гц 6 8 PN 10 83 2504460
CO/T-1 MVI 407/ER 3~230/400 В, 50 Гц 7 8 PN 10 84 2504461
CO/T-1 MVI 204/ER 3~230/400 В, 50 Гц 4 4 PN 6 73 2504450
CO/T-1 MVI 408/ER 3~230/400 В, 50 Гц 8 8 PN 10 85 2504462
CO/T-1 MVI 402/ER 3~230/400 В, 50 Гц 2 8 PN 6 69 2504456
CO/T-1 MVI 410/ER 3~230/400 В, 50 Гц 10 8 PN 16 86 2504463
CO/T-1 MVI 208/ER 3~230/400 В, 50 Гц 8 4 PN 10 85 2504454
