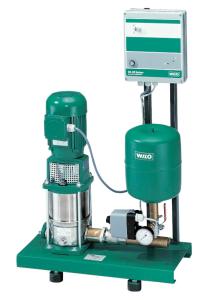

Промышленные однонасосные нормальновсасывающие насосные станции Wilo-Economy CO-1 MVI/ER

Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом

Промышленные однонасосные нормальновсасывающие насосные станции Серия Wilo-Economy CO-1 MVI/ER

Применение

  • полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-CO-1 MVI 204/ER
CO Компактная установка повышения давления
1 С одним насосом
MVI Серия насосов
2 Номинальный объемный расход одинарного насоса [м3/ч]
04 Число секций одинарного насоса
ER Прибор управления; ER = регулятор Economy

Особенности/преимущества продукции

  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MV
  • Моторы трехфазного тока IEC (Level IE2), от 0,75 кВт, 2-полюсные
  • Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии MVI
  • Простота настройки и надежность в работе за счет использования прибора управления ER-1
  • Установки, отвечающие требованиям заказчика, по заказу

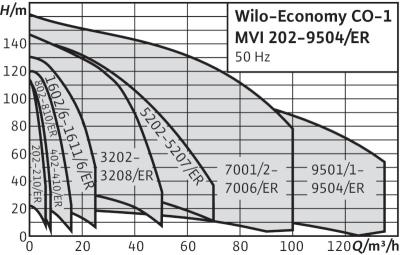

Рабочее поле насоса Вило economy-co-mvi

Технические характеристики

  • Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 50 °C (по заказу 70 °C)
  • Температура окружающей среды макс. 40 °C
  • Рабочее давление 16 бар
  • Входное давление 6 бар
  • Ступени давления переключения 6/10/16  бар
  • Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода Rp 1? - DN 100
  • Номинальный внутренний диаметр для подсоединения со стороны подвода Rp 1? - DN 100
  • Частота вращения 2800 об/мин
  • Класс защиты IP 41 (ER-1), IP 54 (ER-1 ? 5,5 кВт)
  • Предохранители AC3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
  • Допустимые перекачиваемые среды (другие среды по запросу):
    • Чистая вода без осаждающихся веществ
    • Бытовая, холодная, охлаждающая и дождевая вода
    • Питьевая вода
    • Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
    Указание по перекачиваемым средам: Допустимой перекачиваемой средой является вода, не содержащая абразивных и длинноволокнистых частиц и не оказывающая химического и механического воздействия на применяемые материалы

Оснащение/функции

  • 1 насос серии MVI
  • Макс. число секций: 11
  • Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
  • Фундаментная рама из нержавеющей стали, оцинкованная (CO-1 MVI 52/95..: сталь, лакированная)
  • Регулируемая по высоте вибропоглощающая опора с изоляцией корпусного шума
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак 8 л, PN16, с напорной стороны

Описание/конструкция

  • Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали 1.4301 или лакированной стали (MVI 52..), включая виброгасители, с полной разводкой трубопроводов из нержавеющей стали 1.4571, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода) из бронзы/латуни, блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали (MVI) и полностью смонтированный и готовый к подключению прибор управления ER-1; В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
  • Прибор управления: в серийном исполнении установка оснащается Economy?регулятором ER-1

Материалы

MVI 1.. до 16..-6
  • Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16..?6 только из 1.4301)
  • Корпус насоса из нержавеющей стали 1.4301/1.4404
  • Вал из нержавеющей стали 1.4301/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Основание насоса EN?GJL?250
  • Система трубопроводов из нержавеющей стали 1.4571
MVI 16.. – 95..
  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал из нержавеющей стали 1.4057/1.4404
  • Уплотнение EPDM (EP 851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Система трубопроводов из нержавеющей стали 1.4571

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Указание

Специальные исполнения, например, для полностью обессоленной воды, для работы на всасывание и т. п. - по запросу

Рекомендации по выбору и монтажу

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!
