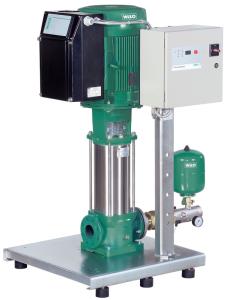

Промышленные однонасосные нормальновсасывающие насосные станции с частотным регулированием Comfort-Vario COR-MVIE/VR

Установка для водоснабжения с нормальновсасывающим высоконапорным центробежным насосом со встроенным частотным преобразователем и регулятором Vario VR для моторов мощностью от 7,5 кВт

насосные станции с частотным регулированием Comfort-Vario COR-MVIE/VR

Применение

  • полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
  • Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Пример: Wilo-COR-1 MVIE 204/GE
CO Компактная установка повышения давления
R Регулирование с помощью частотного преобразователя
1 С одним насосом
MVIE Серия насосов
2 Номинальный объемный расход одинарного насоса [м3/ч]
04 Число секций одинарного насоса
GE Основной блок, т. е. без дополнительного прибора управления, прибор управления VR = регулятор Vario

Особенности/преимущества продукции

  • Надежность системы за счет использования высоконапорных центробежных насосов из нержавеющей стали серии MVIE со встроенным воздухоохлаждаемым частотным преобразователем
  • Мотор трехфазного тока IEC (Level IE2), от 0,75 кВт), 2-полюсный
  • Широкий спектр гидравлических характеристик благодаря использованию всех насосов серии MVIE
  • Чрезвычайно широкий диапазон регулирования частоты частотного преобразователя
  • Встроенная полная защита мотора посредством датчиков PTC
  • Встроенная система распознавания сухого хода с автоматическим отключением при отсутствии воды в соответствии с мощностными характеристиками электроники регулирования мотора
  • Установки, отвечающие требованиям заказчика, по заказу

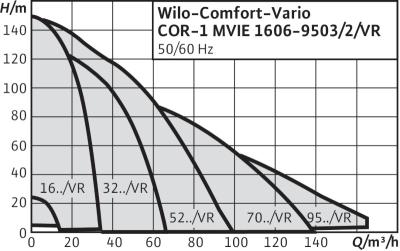

Рабочее поле Вило cor-mvie-vr

Технические характеристики

  • Подключение к 3-фазной сети 400 В ± 10%, 50 Гц; 3-фазн. 380 В ±10 %, 60 Гц (другие исполнения по запросу)
  • Температура перекачиваемой жидкости макс. 60 °C
  • Рабочее давление 16 бар
  • Входное давление 10 бар
  • Номинальный внутренний диаметр для подсоединения со стороны всасывания DN 50 - DN 100
  • Номинальный внутренний диаметр для подсоединения с напорной стороны R 2 ? DN 100
  • Класс защиты IP  54 (VR-прибор управления)
  • Предохранители A, AC 3 со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения

Оснащение/функции

  • 1 насос серии MVIE с режимом бесступенчатой регулировки через встроенный частотный преобразователь
  • Включая регулятор VR для мощности мотора от 11 до 22 кВт
  • Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
  • Запорная арматура с напорной стороны
  • Обратный клапан с напорной стороны
  • Мембранный напорный бак, 8-литровый, PN 16

Описание/конструкция

  • Фундаментная рама: Оцинкованная рама с регулируемыми по высоте вибропоглощающими опорами, обеспечивающими хорошую изоляцию корпусного шума.
  • Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
  • Насосы: применяется по одному насосу серий MVIE 16.., 32.. или 52.. (мощность мотора макс. до 7,5 кВт); благодаря адаптированному к мотору насоса частотному преобразователю с воздушным охлаждением для каждого насоса данных серий возможен бесступенчатый режим регулирования в пределах от 26 Гц до макс. 65 Гц; все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
  • Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
  • Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn, Ni с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807

Материалы

  • Рабочие колеса из нержавеющей стали 1.4301/1.4404
  • Секции из нержавеющей стали 1.4301/1.4404
  • Корпус насоса EN-GJL-250/1.4404
  • Вал в зависимости от типа из нержавеющей стали 1.4057/1.4404
  • Уплотнения EPDM (EP851)/FKM (Viton)
  • Крышка корпуса из нержавеющей стали 1.4301/1.4404
  • Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
  • Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
  • Напорный кожух из нержавеющей стали 1.4301/1.4404
  • Подшипники из карбида вольфрама
  • Система трубопроводов из нержавеющей стали 1.4571

Объем поставки

  • Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
  • Упаковка
  • Инструкция по монтажу и эксплуатации

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Устройство защитного отключения при перепаде напряжения

При установке устройства защитного отключения при появлении тока повреждения в сочетании с частотными преобразователями необходимо учитывать, что данное устройство должно быть универсальным и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Защита от сухого хода (WMS)

У установленного насоса типа Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса

Электроника/детали с ЭМС

  • Однонасосная установка с мощностью мотора до 7,5 кВт включительно:
    • Создаваемые помехи согласно предписаниям EN 61000-6-3
    • Помехозащищенность согласно предписаниям EN 6100-6-1
  • Однонасосные установки с мощностью мотора 11-22 кВт: Изделие соответствует предписаниям EN 61800-3 и отвечает требованиям по создаваемым помехам для бытового оборудования, а также требованиям по помехозащищенности для промышленного оборудования. При использовании установок в жилых зонах должен быть дополнительно предусмотрен фильтр ЭМС для подавления помех со стороны сети в соответствии с EN 61800-3, класс B1.

Указание: В случае использования в жилых зданиях монтаж установок должен осуществлять только персонал, имеющий соответствующую квалификацию.

Тип Подключение к сети Число секций Мощность установки без резервного насоса Номинальное давление Вес, прим. Арт.-№
      м3 бар m / кг
COR-1 MVIE 3203-11/VR 3~400 В, 50/60 Гц 3 58 PN 16 289 2521161
COR-1 MVIE 5203/VR 3~400 В, 50/60 Гц 3 95 PN 16 311 2521164
COR-1 MVIE 5204/VR 3~400 В, 50/60 Гц 4 95 PN 16 358 2521165
COR-1 MVIE 1606/VR 3~400 В, 50/60 Гц 6 34 PN 16 252 2521160
COR-1 MVIE 3205/VR 3~400 В, 50/60 Гц 5 58 PN 16 357 2521163
COR-1 MVIE 7003/1/VR 3~400 В, 50/60 Гц 3 105 PN 16 386 2528954
COR-1 MVIE 7004/2/VR 3~400 В, 50/60 Гц 4 105 PN 16 421 2528955
COR-1 MVIE 7004/VR 3~400 В, 50/60 Гц 4 105 PN 16 452 2528956
COR-1 MVIE 9501/VR 3~400 В, 50/60 Гц 1 140 PN 16 344 2528969
COR-1 MVIE 9502/1/VR 3~400 В, 50/60 Гц 2 140 PN 16 384 2528970
COR-1 MVIE 3204/VR 3~400 В, 50/60 Гц 4 58 PN 16 308 2521162
COR-1 MVIE 9502/VR 3~400 В, 50/60 Гц 2 140 PN 16 415 2528971
COR-1 MVIE 7002/VR 3~400 В, 50/60 Гц 2 105 PN 16 348 2528953
COR-1 MVIE 9503/2/VR 3~400 В, 50/60 Гц 3 140 PN 16 450 2528972
COR-1 MVIE 5205/VR 3~400 В, 50/60 Гц 5 95 PN 16 394 2521166
