Фекальные шахтные станции Серия Wilo-DrainLift WS

Шахтная насосная станция Synthetic

Фекальные шахтные станции Серия Wilo-DrainLift WS

Применение

Wilo-DrainLift WS 900/1100 является шахтой для одного/двух насосов и предусмотрена для отвода загрязненных и сточных вод от инженерных систем здания, из помещений и с площадей, расположенных ниже уровня обратного подпора (EN 752). Применяется как готовая к подключению шахтная насосная станция для напорного водоотвода и как насосная станция для дренажного водоотвода. WS 900/1100 монтируется в грунт вне здания. Недорогое решение, быстрый и простой монтаж для каждого проектировщика и застройщика.

Используемые типы насосов

TS 40

Для слегка загрязненных сточных вод (без фекалий), свободный сферический проход 10 мм, разъемный соединительный кабель.

TP 50

Для сточных вод, загрязненных крупными частицами (без фекалий); свободный сферический проход 44 мм, разъемный соединительный кабель

TP 65

Для сточных вод, загрязненных крупными частицами (без фекалий); свободный сферический проход 44 мм, разъемный соединительный кабель

STS 65

Для грубо загрязненной перекачиваемой среды (с содержанием фекалий или без), 65 мм свободный проход, съемный соединительный кабель, не подверженная засорениям гидравлика свободного потока.

При подключении к напорному трубопроводу DN 65 в соответствии со стандартами DIN EN 12050-2 и EN 12050-1

TP 80

Для сточных вод, загрязненных крупными частицами, и фекалий; Свободный сферический проход 80 мм. Серийная взрывозащита, разъемный соединительный кабель (только на однонасосных станциях). В соответствии со стандартом DIN EN 12050-1.

MTC 32

Насос для отвода сточных вод с режущим механизмом, исполнение для трехфазного тока, со взрывозащитой или без нее. Для большого напора до 50 м. В соответствии со стандартом DIN EN 12050-1 и EN 12050-1.

MTC 40

Насос для отвода сточных вод с режущим механизмом, для низкого напора, исполнение для однофазного или трехфазного тока, без взрывозащиты. Вариант с однофазным током со встроенным поплавковым выключателем и коробкой конденсатора. В соответствии со стандартом EN 12050-1.

MTS 40

Для сточных вод, загрязненных крупными частицами, и фекалий. Серийная взрывозащита (только трехфазный 400 В), разъемный соединительный кабель. С запатентованным режущим механизмом:

  • Находящийся внутри вращающийся резак
  • Режущий механизм сферической формы
  • Абсолютная безопасность в эксплуатации

В соответствии со стандартом DIN EN 12050-1 и EN 12050-1.

Обозначение

Например: Wilo-DrainLift WS 900 E/ MTS 40
WS Шахтная насосная станция
900 Диаметр шахты
900 = 900 мм
1100 = 1100 мм
E E = одинарный насос
D = сдвоенный насос
MTS 40 Выбранный тип насоса

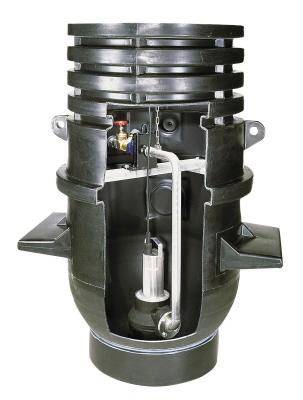

drainlift-ws

Особенности/преимущества продукции

  • Коллектор, исключающий образование отложений
  • Высокая устойчивость благодаря полукруглой форме основания шахты
  • 2/4 Выбор подводящего патрубка на месте
  • Готовая к подключению шахтная насосная станция (без насоса и прибора управления)
  • V4A система трубопроводов из нержавеющей стали
  • Также возможно использование насосов с режущим механизмом Wilo-Drain MTS 40/21..39 и MTC.

Описание/конструкция

  • Макс. транспортная нагрузка 5 кН/м² (согласно DIN EN 124, класс 1)
  • Макс. давление в напорном трубопроводе 6 бар
  • Шахтная насосная станция Synthetic из вторично перерабатываемого полиэтилена
  • Высокая степень защиты от противодавления благодаря 2/4 (WS 900 = 2 шт., WS 1100 = 4 шт.) серийным боковым ребрам (необходимость в бетонных кольцах отсутствует)
  • 2/4 Выбор подводящего патрубка на месте
  • Высокая устойчивость благодаря полукруглой форме основания шахты, до глубины погружения 1,20 м в грунтовую воду.
  • Муфта Wilo, расположенная над водой
  • 2 патрубка DN 100 для вентиляции и соединительного кабеля
  • Коллектор, исключающий образование отложений благодаря полукруглой форме насосного приямка
  • Незатрудненный доступ к датчику уровня благодаря его монтажу с подвешенной рукояткой

Объем поставки

  • Разводка трубопровода из нержавеющей стали, от напорного патрубка насоса прибл. на 10 см вне шахты
  • Система расположенных над водой муфт в комплекте с уплотнениями
  • Полностью монтированные обратный клапан и задвижка
  • Соединение для смыва G 1?
  • Цепь из нержавеющей стали в комплекте с крепежным крюком
  • Рукоятка для контроля уровня (датчик уровня, поплавковый выключатель) в комплекте с монтажными принадлежностями
    • Двухнасосные станции поставляются с двойным комплектом расположенных над водой муфт и арматуры.
  • Материал для подсоединения двух подводящих труб KG DN 150
  • Инструкция по монтажу и эксплуатации
Указание! Насос не входит в объем поставки!
Тип насоса Для применения насоса(ов) Общий объем Подводящий патрубок Напорный патрубок Арт.-№
V / л
WS 900 D/TS 40 TS 40 900 DN 150 Rp 1? 2507740
WS 900 E/MTS 40-MTC MTS 40/MTC 880 DN 150 Rp 1? 2531440
WS 900 E/TP 50 TP 50 900 DN 150 Rp 2 2506435
WS 900 E/TP 65-STS 65 TP 65/STS 65 900 DN 150 Rp 2? 2506436
WS 900 E/TS 40 TS 40 900 DN 150 Rp 1? 2507739
WS 1100 D/MTS 40-MTC MTS 40/MTC 1220 DN 150 Rp 1? 2531442
WS 1100 D/TP 50 TP 50 1240 DN 150 Rp 2 2506441
WS 1100 D/TP 65-STS 65 TP 65/STS 65 1240 DN 150 Rp 2? 2506442
WS 1100 E/MTS 40-MTC MTS 40/MTC 1215 DN 150 Rp 1? 2531441
WS 1100 E/TP 50 TP 50 1240 DN 150 Rp 2 2506432
WS 1100 E/TP 65-STS 65 TP 65/STS 65 1240 DN 150 Rp 2? 2506433
WS 1100 E/TP 80-STS 65 TP 80/STS 65 1240 DN 150 DN 80 2506434
