Погружные дренажные насосы Серия Wilo-Drain TS 40/12/16 А

Погружной дренажный насос

Погружные дренажные насосы Серия Wilo-Drain TS 40/12/16 А

Обозначение

Например: Wilo-Drain TS 50 H 111/11-A
TS Погружной насос для загрязненной воды
50 Подключение: 50 (= Rp 2); 65 (= Rp 2 ?)
H Форма рабочего колеса: H = полуоткрытое рабочее колесо
111 Номинальный диаметр рабочего колеса в мм
11 Мощность P2 в кВт (= значение/10 = 1,1 кВт)
A Исполнение: A = с поплавковым выключателем, соединительным кабелем и штекером с защитным контактом (1~230 В/50 Гц) или штекером CEE (3~400 В/50 Гц) CEE = без поплавкового выключателя со штекером CEE без = без поплавкового выключателя с открытым концом кабеля

другие шифры:

Например: Wilo-Drain TS 40/10-A
TS Погружной насос для загрязненной воды
40 Подключение: 40 (Rp 1 ?)
10 Макс. напор в м
A Исполнение: A = с поплавковым выключателем, соединительным кабелем и штекером с защитным контактом (1~230 В/50 Гц) или штекером CEE (3~400 В/50 Гц) CEE = без поплавкового выключателя со штекером CEE без = без поплавкового выключателя с открытым концом кабеля

Применение

  • Для перекачивания загрязненной воды с содержанием инородных частиц макс. O 10 мм, для
    • водоотведения из бытовой канализации и канализации земельных участков
    • на очистных сооружениях
    • из промышленных и технологических систем

Особенности/преимущества продукции

  • Inox и Composite
  • Разъемный соединительный кабель
  • Широкий диапазон мощности
  • Находящийся внутри конденсатор (TS 40/1~)
  • Внутренний, автоматически включающийся термический контроль мотора (TS 40 и TS 50/1~)

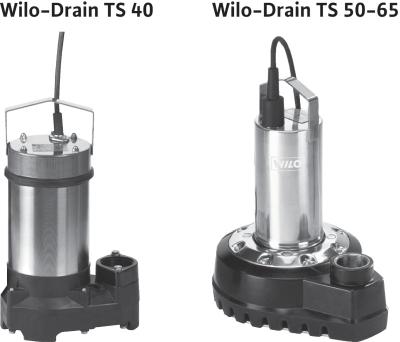

drain-ts-40

Технические характеристики

  • Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
  • Класс защиты: IP 68
  • Макс. глубина погружения:TS 40 = 5 м; TS 50/TS 65 = 10 м
  • Температура перекачиваемой среды: 3 ? 35 °C
  • Длина кабеля: 10 м
  • Свободный проход: 10 мм
  • Напорный патрубок: TS 40 = Rp 1, TS 50 = Rp 1?, TS 65 = Rp 2?

Оснащение/функции

  • Готовность к подключению при 1~230 В, а также исполнении A и CEE
  • Термический контроль мотора
  • Взрывозащита (TS 50/3~ и TS 65)
  • Разъемный соединительный кабель
  • Встроенный обратный клапан (TS 40)
  • Патрубок для подключения шланга (TS 40)

Описание/конструкция

Погружной дренажный насос в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.

Гидравлика

Спуск с напорной стороны выполнен в качестве вертикального резьбового соединения Rp 1? (TS 40), Rp 2 (TS 50) или Rp 2? (TS 65). В качестве рабочего колеса используются полуоткрытые рабочие колеса для канала со свободным проходом в 10 мм.

Мотор

Моторы с сухим ротором в качестве моторов однофазного или трехфазного тока с термическим контролем мотора. Для типов TS 40 и TS 50 (только 1~) данный контроль встроен и включается самостоятельно. Отводимое тепло передается через части корпуса перекачиваемой среде. Поэтому агрегаты разрешается использовать только в погруженном состоянии в режиме непрерывной эксплуатации или кратковременно.

Для защиты моторов от попадания перекачиваемой среды имеется камера сжатия. Используемая заполняющая среда поддается биологическому расщеплению и экологически безвредна.

Кабель съемный, маслоустойчивый и имеет свободные концы кабеля. Длины кабеля имеются в четких интервалах по 10 м. Исполнение "A" оснащено поплавковым выключателем и штекером с защитным контактом (1~230 В/50 Гц) или штекером CEE (3~400 В/50 Гц). Исполнение CEE не имеет поплавкового выключателя, но оснащено штекером CEE.

Уплотнение

Уплотнение со стороны перекачиваемой среды осуществляется посредством скользящего торцевого уплотнения, не зависящего от направления вращения. Уплотнение со стороны мотора осуществляется для TS 40 также посредством скользящего торцевого уплотнения, не зависящего от направления вращения. Для TS 50 и TS 65 уплотнение со стороны мотора осуществляется посредством манжетного уплотнения вала.

Материалы

TS 40:

  • Корпус насоса PP?GF30
  • Рабочее колесо PP?GF30
  • Вал 1.4404
  • Уплотнение со стороны мотора: скользящее торцевое уплотнение SiC/SiC
  • Уплотнение со стороны насоса: скользящее торцевое уплотнение SiC/SiC
  • Статическое уплотнение: NBR
  • Корпус мотора 1.4301

TS 50, 65:

  • Корпус насоса: PUR
  • Рабочее колесо: PP-GF30
  • Вал: 1.4404
  • Уплотнение со стороны мотора: Манжетное уплотнение вала NBR
  • Уплотнение со стороны насоса: скользящее торцевое уплотнение SiC/SiC
  • Статическое уплотнение: NBR
  • Корпус мотора 1.4301

Объем поставки

  • Готовый к подключению насос с соединительным кабелем длиной 10 м и свободным концом кабеля
  • Исполнение «A», оснащенное поплавковым выключателем и штекером с защитным контактом (1~230 В/50 Гц) или штекером CEE (3~400 В/50 Гц)
  • Исполнение «CEE», оснащенное штекером CEE
  • Патрубок для подключения шланга (только TS 40)
  • Инструкция по монтажу и эксплуатации

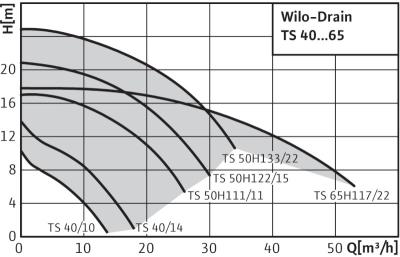

Тип насоса Подключение к сети level_control_float_switch_com Макс. расход Макс. напор Оптимальный расход Оптимальный напор Длина соединительного кабеля Тип штекера Взрывозащита Арт.-№
Qmax / м3 Hmax / M Qopt / м3 Hopt / M м
TS 40/10-A 1~230 В, 50 Гц С поплавковым выключателем 14 10 10 С защитным контактом 2063926
TS 40/10 1~230 В, 50 Гц без поплавкового выключателя 14 10 10 С защитным контактом 2063928
TS 40/10 3~400 В, 50 Гц без поплавкового выключателя 14 10 10 no 2063927
TS 40/14-A 1~230 В, 50 Гц С поплавковым выключателем 18 14 10 С защитным контактом 2063929
TS 40/14 1~230 В, 50 Гц без поплавкового выключателя 18 14 10 С защитным контактом 2063931
TS 40/14 3~400 В, 50 Гц без поплавкового выключателя 18 14 10 no 2063930
TS 50 H 111/11 CEE 3~400 В, 50 Гц без поплавкового выключателя 26 17 16 13 10 CEE M 16 WDU ATEX 6042447
TS 50 H 111/11-A 1~230 В, 50 Гц С поплавковым выключателем 26 17 16 13 10 С защитным контактом 4029477
TS 50 H 111/11-A 3~400 В, 50 Гц С поплавковым выключателем 26 17 16 13 10 CEE M 16 WDSHA 4029553
TS 50 H 111/11 3~400 В, 50 Гц без поплавкового выключателя 26 17 16 13 10 no ATEX 4025036
TS 50 H 111/11 1~230 В, 50 Гц без поплавкового выключателя 26 17 16 13 10 С защитным контактом 4025037
TS 50 H 122/15 CEE 3~400 В, 50 Гц без поплавкового выключателя 29 21 18 17 10 CEE M 16 WDU ATEX 6042449
TS 50 H 122/15-A 3~400 В, 50 Гц С поплавковым выключателем 29 21 18 17 10 CEE M 16 WDSHA 6042448
TS 50 H 122/15 3~400 В, 50 Гц без поплавкового выключателя 29 21 18 17 10 no ATEX 4025039
TS 50 H 133/22 CEE 3~400 В, 50 Гц без поплавкового выключателя 35 25 22 20 10 CEE M 16 WDU ATEX 6042450
TS 50 H 133/22-A 3~400 В, 50 Гц С поплавковым выключателем 35 25 22 20 10 CEE M 16 WDSHA 6042451
TS 50 H 133/22 3~400 В, 50 Гц без поплавкового выключателя 35 25 22 20 10 no ATEX 4025042
TS 65 H 117/22 CEE 3~400 В, 50 Гц без поплавкового выключателя 53 17 32 15 10 CEE M 16 WDU ATEX 6042452
TS 65 H 117/22-A 3~400 В, 50 Гц С поплавковым выключателем 53 17 32 15 10 CEE M 16 WDSHA 6042453
TS 65 H 117/22 3~400 В, 50 Гц без поплавкового выключателя 53 17 32 15 10 no ATEX 4025059
