Погружные фекальные насосы Серия EMU FA

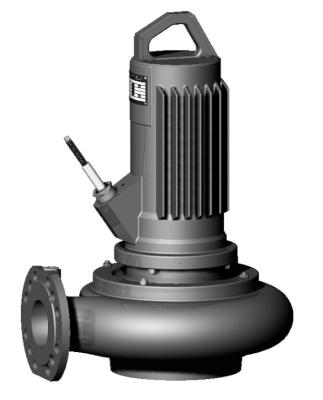

Погружной насос для сточных вод с двигателем

Погружные фекальные насосы Серия EMU FA

Применение

  • Перекачивание сточных вод с содержанием фекалий в очистных сооружениях и системах напорного водоотведения
  • Канализация населённых пунктов и отвод хозяйственно-питьевой воды
  • Строительное и промышленное использование

Обозначение

напр.: Wilo-EMU FA 08.22W-133+T12-2/11
FA Погружной насос для сточных вод с двигателем
08 Номинальный диаметр напорного патрубка DN 80
22 Число номинальной мощности
W Форма рабочего колеса (W = свободновихревое рабочее колесо, E = однолопастное рабочее колесо)
133 Диаметр рабочего колеса [мм]
T Исполнение мотора
12 Типоразмер
2 Число полюсов
11 Длина пакета [см]

Особенности/преимущества продукции

  • Эксплуатация в стационарном и мобильном погруженном состоянии
  • Прочное исполнение из серого чугуна
  • Несложная установка благодаря подвесному приспособлению или опорной лапе насоса
  • Продольно водостойкая подводка кабеля
  • Длина кабеля 10 м
  • Допуск ATEX

Технические характеристики

  • Подключение к сети: трехфазная сеть, 400 В, 50 Гц
  • Режим работы в погруженном состоянии: S1
  • Режим работы в непогруженном состоянии: S1, S2-15 или S2-30 (в зависимости от типа)
  • Датчик температуры обмотки мотора
  • Класс защиты: IP 68
  • Класс изоляции: F
  • Температура перекачиваемой жидкости: 3 - 40 °C
  • Длина кабеля: 10 м
  • Свободный проход от 45 до 100 мм.
  • Постоянно смазывающиеся подшипники качения
  • Макс. глубина погружения 20 м

Оснащение/функции

  • Возможна стационарная установка в непогруженном состоянии в режиме S1 и S2 (в зависимости от типа)
  • Тяжелое прочное исполнение из серого чугуна
  • Несложная установка посредством подвесного приспособления или опорной лапы насоса

Описание/конструкция

Погружной насос для сточных вод с двигателем в качестве блочного агрегата, пригодного в условиях затопления для стационарной и мобильной установки в погруженном состоянии.

Гидравлика

Спуск с напорной стороны выполнен в качестве горизонтального фланцевого соединения. Максимально допустимое содержание сухого вещества составляет в зависимости от типа гидравлики и рабочего колеса макс. 8 %.

Используются следующие типы рабочего колеса:

  • Свободновихревое рабочее колесо (W)
  • Однолопастное рабочее колесо (E)

Вся однолопастная гидравлика (E) оснащена рабочим и разделительным кольцом из закаленного металла (исключение: FA 08.41E). Они содействуют тому, что продуктивность агрегата остается в течение долгого времени на одинаковом уровне.

Мотор

Моторы насосов с сухим ротором (мотор T) отдают свое отходящее тепло посредством деталей корпуса непосредственно в окружающую перекачиваемую среду и могут использоваться в погруженном состоянии в режиме непрерывной эксплуатации. В зависимости от габаритов они могут эксплуатироваться в кратковременном режиме работы также без погружения.

У всех моторов имеется камера сжатия для защиты мотора от попадания перекачиваемой среды. Она доступна также снаружи и в виде опции может контролироваться при помощи электрода камеры сжатия.

Все используемые типы заполняющей среды поддаются биологическому расщеплению и экологически безвредны.

Подводка кабеля моторов T продольно водостойкая. Длина кабеля составляет 10 м.

Уплотнение

В зависимости от типа мотора имеются следующие варианты уплотнения со стороны перекачиваемой среды и со стороны мотора:

  • Вариант H: со стороны перекачиваемой среды со скользящим торцевым уплотнением, со стороны мотора – с двумя радиальными манжетными уплотнениями
  • Вариант G: два скользящих торцевых уплотнения независимого действия

Материалы

  • Корпус насоса: EN-GJL-250
  • Рабочее колесо: EN?GJL или EN?GJS
  • Статические уплотнения: NBR
  • Скользящее торцевое уплотнение со стороны насоса: SiC/SiC
  • Скользящее торцевое уплотнение со стороны мотора: SiC/SiC (в зависимости от типа)
  • Манжетное уплотнение вала со стороны мотора: NBR (в зависимости от типа)
  • Корпус мотора: EN-GJL-250
  • Вал: нержавеющая сталь 1.4021

Объем поставки

  • Готовый к подключению насос с соединительным кабелем длиной 10 м без штекера
  • Инструкция по монтажу и эксплуатации

Принадлежности

  • Подвесное приспособление или опорная лапа насоса
  • Различные патрубки напорного слива и муфты Storz
  • Цепи
  • Приборы управления, реле и штекеры
