Самовсасывающие насосы Pedrollo CK

Принцип работы самовсасывающих насосов Pedrollo CK

Савовсасывающий насос Pedrollo CKСерия насосов Pedrollo СК включает в себя самовсасывающие жидкостно-кольцевые электронасосы.

Рабочее колесо, которое имеет многочисленные радиальные лопатки, помещено внутри корпуса насоса, в котором имеются впускные зазоры всасывающих и нагнетающих каналов; опора закрывает корпус насоса с задней стороны. Таким образом лопатки рабочего колеса оказываются заключенными между двумя тщательно обработанными стенками корпуса насоса.

В процессе функционирования рабочее колесо обеспечивает центробежное движение воды по направлению к периферии; вода приобретает энергию и создает тем самым жидкостное кольцо, вращающееся вместе с самим рабочим колесом. Каждый сектор, заключенный между двумя смежными радиальными лопатками, выполняет накачивание, создавая разряжение и давление соответственно в каналах всасывания и нагнетания, в процессе быстрого прохождения впускных зазоров специального профиля.

При первом запуске достаточно заполнить водой корпус насоса, после чего образуется жидкостное кольцо и, как следствие, создается разрежение, необходимое для самовсасывания. Воздух, присутствующий во всасывающем трубопроводе, выталкивается на этапе нагнетания; образовавшийся таким образом вакуум приведет к подъему уровня воды во всасывающем трубопроводе, вызывая тем самым самовсасывание.

Область применения и установка самовсасывающих насосов Pedrollo CK

Самовсасывающие насосы Pedrollo CK рекомендуются для перекачки чистой воды без наличия абразивных частиц и химически неагрессивных жидкостей. Благодаря особому принципу работы, их установка может быть удачным решением в тех случаях, когда необходим компактный самовсасывающий электронасос, и когда поток воды недостаточен или нерегулярен. Кроме того, эти насосы можно использовать для перекачки мазута и солярки.

Нормальное функционирование насосов гарантировано также в следующих проблематичных случаях:

  • необходимо всасывать летучие или пенистые жидкости;
  • перекачиваемая жидкость смешана с газом;
  • требуется полная гарантия повторного включения, или тогда, когда самопроизвольное выключение недопустимо.

Установка насоса должна производиться в местах, защищенных от атмосферного воздействия.

Конструктивные характеристики насосов Pedrollo CK

  • Корпус насоса из чугуна, снабжен всасывающим и нагнетательным патрубками с трубной резьбой gas UNI ISO 228-1.
  • Опора насоса из алюминия с латунной (запатентованной) вставкой уменьшает нагрузку возникшую при запуске, из-за возможного блокирования рабочего колеса, когда насос не функционирует длительный период.
  • Рабочее колесо из латуни, с открытыми радиальными лопатками.
  • Ведущий вал из нержавеющей стали AISI 416.
  • Механическое уплотнение из витона.
  • Электродвигатель: насосы непосредственно соединены с электродвигателем PEDROLLO соответствующей мощности; двигатель асинхронный, высокопроизводительный, бесшумный, закрытого типа с наружной вентиляцией, конструктивного типа "1М ВЗ", пригодный для непрерывной работы. Класс изоляции В.
    В однофазных двигателях предусмотрено встроенное термозащитное устройство (аварийный выключатель).
    Трехфазные двигатели должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действующим нормативам.
  • Степень защиты IP 44
  • Исполнение и правила безопасности в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034- 1 (IEC 34-1, CEI 2-3).
  • Исполнение специальное: исключительно для модели насоса Pedrollo СК 50 предусмотрена версия by-pass которая ограничивает максимальный напор до 20 метров.

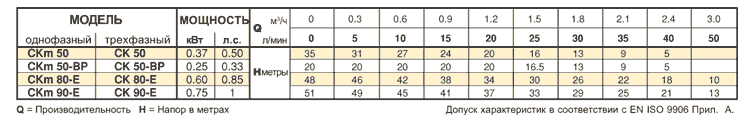

Технические характеристики и габаритные размеры насосов серии CK

габаритные и присоединительные размеры насосов Peddrollo CKХарактеристики самовсасывающих насосов Pedrollo CK
