Переносные вентиляторы для продувки колодцев и емкостей ВСП

Группа Компаний "ЕВРОМАШ", являясь одним из крупнейших производителей и поставщиков вентиляционного оборудования, всегда старалась идти навстречу пожеланиям партнеров и стремилась находить ответы на потребности рынка.
Так, много лет мы сталкивались с наличием у наших клиентов проблемы продувки колодцев при проведении ремонтных и обслуживающих работ в тепловых сетях, а также в канализационных и телекоммуникационных сетях. Скапливающиеся там спертый воздух и инертные газы, как правило, не дают возможности сразу после открытия люка колодца приступать к выполнению необходимых работ.
В связи с этим, проводились различные эксперименты по решению этой задачи. Например, одним из наиболее распространенных вариантов попытки решения ее было применение осевых аксиальных вентиляторов ВО-06-300-6,3, которые просто укладывали на колодец. Однако, данное решение не было оптимальным, поскольку эти вентиляторы в принципе не предназначены для работы в горизонтальном положении. Поэтому в процессе работы у них перегревался и быстро выходил из строя электродвигатель.
И в результате многолетней работы было разработано оптимальное решение: переносные вентиляторы для продувки колодцев ВСП. Обладая небольшой массой и габаритами, они могут перевозиться в багажнике легковой машины. Для включения стандартной модели ВСП-500М не требуется электрогенератор - питание осуществляется от аккумулятора электрической сети автомобиля напряжением 12В. Также у нас есть модель такого вентилятора, рассчитанная на напряжение 24В и, конечно, есть модель ВСП-500/220, представленная на фотографии справа, работающая от однофазной электросети с напряжением 220В.
А для возможности продувки не только колодцев, но и разнообразных емкостей были разработаны модели осевых аксиальных вентиляторов ВСП-1000/220, ВСП-1500/220 и ВСП-2500/220, работающие от сети с напряжением 220В. С этими моделями можно ознакомиться в этом разделе ниже.

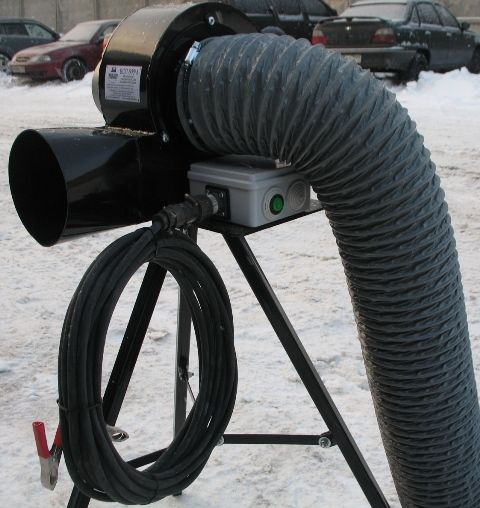

Радиальный переносной вентилятор для продувки ВСП-500М и ВСП-500/220
Переносные радиальные вентиляторы для продувки колодцев ВСП-500 были специально разработаны для организации вентиляции и воздухоподачи в водопроводные, канализационные, теплофикационные и кабельные колодцы, а также в различные камеры в режиме приточной вентиляции.
Они предназначены для продувки колодцев от скопившихся газов и спертого воздуха перед началом ремонтных и профилактических работ.

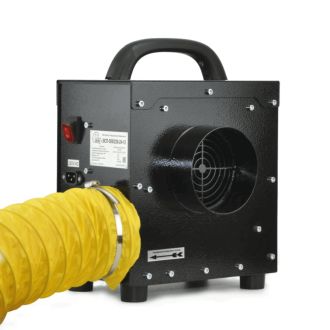

В 2010 году наш модельный ряд вентиляторов для продувки колодцев ВСП-500 включил в себя модернизированный приточно-вытяжной вентилятор ВСП-500М. Он представлен на фотографии справа.
На сегодняшний день это устройство для очистки колодцев и продувки канализационных систем, благодаря своим преимуществам и возможности работать от аккумулятора автомобиля, получило наибольшее признание у коммунальных служб.
Его отличительными чертами являются:
- улучшенная конструкция подставки-треноги;
- увеличенная до 0,18 кВт электрическая мощность двигателя;
- питание от сети 12В или 24В, позволяющее работать от штатного автоаккумулятора;
- порошковая покраска;
- наличие защитной решетки на всасывающем патрубке вентилятора
- наличие защиты электродвигателя от переполюсовки.
Для применения данных вентиляторов не только для подачи воздуха в колодцы, но и для вытяжки воздуха из них, в 2011 году была разработана новинка: вентилятор ВСП-500/220 (приточно-вытяжной) для работы в сети с напряжением 220В. Эта модель показана на фотографии справа.
Данные вентиляторы отлично могут подходить в качестве дымососа при проведении сварочных работ в колодцах, при сварке и резке чугунных труб, также могут использоваться для:
- организации приточной и вытяжной вентиляции в ограниченных и замкнутых пространствах;
- понижения концентрации продуктов горения при сварочных работах (работа в режиме дымососа);
- продувки колодцев и других подземных сооружений перед спуском людей;
- вытеснения наружу летучих химических соединений при лакокрасочных работах в замкнутых пространствах;
- обеспечения требований по охране труда при проведении иных работ в ограниченных и замкнутых пространствах.
Подключение к электросети и подготовка к работе
Подключение.
Работа переносного радиального вентилятора для продувки колодцев ВСП-500М осуществляется от электродвигателя напряжением 12В, присоединяемого к бортовой электросети автомобиля путем подключения к клеммам аккумулятора. Также в 2022 году по просьбам потребителей была разработана модель с электродвигателем, работающим от напряжения 24В.
Подготовка к работе.

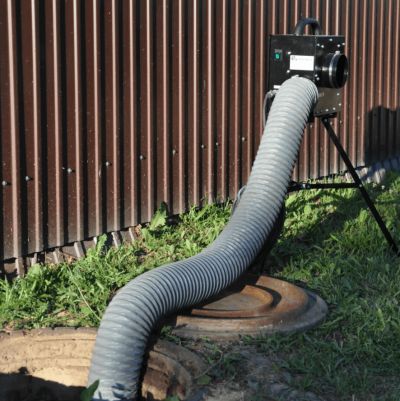

На месте проведения работ аппарат устанавливают на расстояние не менее 1,5 м от горловины колодца или камеры на твердой горизонтальной поверхности.
Перед установкой раздвигают опоры треноги для достижения устойчивого положения вентилятора. Ось вентилятора при этом должна находиться в горизонтальном положении (пример - на самом верхнем фото раздела).
На патрубок вентилятора надевают гибкий рукав, закрепляют его хомутом и опускают в колодец, не допуская резких перегибов. При этом необходимо исключить возможность опрокидывания вентилятора в колодец (закрепить в случае необходимости рукав к горловине колодца).
Провод питания длиной 10 м (на фото справа) подключают к аккумуляторной батарее автомобиля, черным зажимом к минусовой клемме, а красным – к плюсовой. При неправильной полярности подключения вентилятор запускаться не будет, однако это не приведет к поломке вентилятора благодаря наличию встроенной защиты от переполюсовки.
Запускается вентилятор нажатием на кнопку "Пуск". После 10-15 минут работы вентилятор выключается и производится контрольный замер загазованности газоанализатором или индикатором газа. После чего, при необходимости, операцию проветривания повторяется.
Комплектация, паспорт
В комплект поставки переносного радиального вентилятора ВСП-500М входят:
- корпус с рабочим колесом;
- электродвигатель;
- складная подставка (тренога);
- кабель питания от бортовой сети автомобиля, длиной 10 м;
- инструкция по эксплуатации (ссылка на неё есть в таблице с характеристиками).
ОБРАТИТЕ ВНИМАНИЕ: полимерный гибкий рукав, стандартной длины 10 м и внутренним диаметром 125 мм, поставляется отдельно.

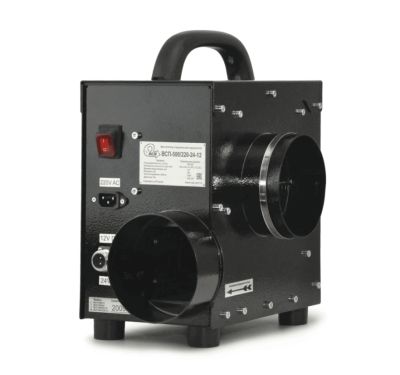

Технические характеристики радиальных вентиляторов ВСП-500
Показатель | ВСП-500М | ВСП-500/220 |
---|---|---|
Производительность, м3/ч | 600...900 | 700...800 |
Давление в номинальном режиме, Па | 250...350 | 300...350 |
Напряжение питания, В | 12/24 | 220 |
Мощность, Вт | 180 | 240 |
Рабочий ток, А | 17/10 | 1 |
Род тока | постоянный | переменный |
Частота вращения, об./мин. | 3000 | 3000 |
Размеры, мм | 315х230х1000 | 240х325х360 |
Масса (без рукава), кг | 8,8 | 7,8 |
Номинальная длина питающего кабеля, м | 10 | 1,8 |
Максимальная рекомендуемая длина рукава, м | 10 | 10 |
Внутренний диаметр рукава, мм | 125 | 125 |
Диапазон рабочих температур, °C | -30…+45 | -30…+50 |
Время проветривания (в зависимости от размеров колодца или камеры), мин. | 5...15 | 5...15 |
Складная подставка-тренога | входит в комплект поставки | приобретается отдельно |
Инструкция по эксплуатации | ссылка на паспорт | ссылка на паспорт |
Дополнительные принадлежности для вентиляторов ВСП-500/220

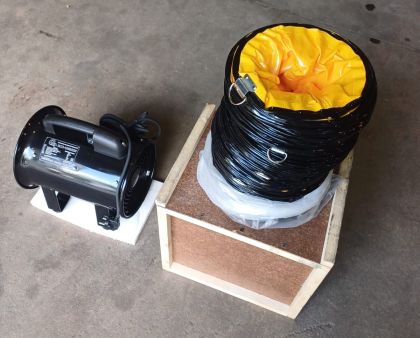

I. Гибкий воздуховод
Негорючий, теплостойкий, водостойкий, гибкий ПВХ-рукав используется в качестве воздуховода для транспортировки невзрывоопасных сред в системах промышленной вентиляции. Для предотвращения схлопывания рукава во время работы в режиме всасывания гибкий рукав армирован стальной проволокой.
Возможна комплектация вентилятора одним из нижеперечисленных воздуховодов:
1. Стандартный воздуховод внутренним диаметром 125 мм, длиной 10 метров (в растянутом состоянии), стыкуемый с вентилятором при помощи стального хомута. При необходимости использования нескольких воздуховодов их штатная стыковка между собой не предусмотрена. Концевые заделки на воздуховоде отсутствуют.
2. Воздуховод внутренним диаметром 125 мм, длиной 10 метров (в растянутом состоянии), с D-образными подвесами, стыкуемый с вентилятором при помощи стального хомута. D-образные подвесы (кольца), равномерно расположенные по длине воздуховода, позволяют подвешивать воздуховод в соответствии с необходимой геометрией прокладки. Для сращивания воздуховодов между собой до необходимой длины на концах оборудованы проволочные кольца, обеспечивающие надежное соединение типа «кольцо в кольцо».
II. Складная подставка-тренога
Складная подставка-тренога используется для установки и надежного крепления на ней вентиляторов для обеспечения продувки в случае, когда необходим подъём изделия над уровнем земли (неровная поверхность, пыльная поверхность, глубокий рыхлый снег и т.п.) и при отсутствии возможности возвышения изделия другими способами.
Тренога представляет собой металлическую конструкцию, обеспечивающую надёжную фиксацию вентилятора при работе с ним. Конструкция поставляется в собранном виде. Для начала работы необходимо лишь развести опоры и закрепить вентилятор на площадке.
Форма площадки треноги позволяет штатно размещать на ней все модификации данных вентиляторов.
Для жёсткого крепления к треноге на днище вентиляторов предусмотрена специальная резьбовая заклёпка (в штатной комплектации) с закрученным в неё винтом М5, а также направляющей. В свою очередь в площадке треноги имеется соответствующее отверстие и прорезь сзади. Перед креплением вентилятора к треноге необходимо при помощи отвёртки выкрутить винт, установить вентилятор на треногу, обеспечив стыковку направляющей, расположенной на днище вентилятора с проточкой на площадке треноги. Направление расположения нагнетающего патрубка относительно площадки треноги указано стрелками, вырезанными в площадке. После стыковки вентилятора с треногой закрутить винт через специальное отверстие 1 в площадке треноги, тем самым надёжно зафиксировав вентилятор. При такой схеме крепления допускается переноска изделия в сборе с треногой за штатную ручку, расположенную на крышке вентилятора.
III. Защитный кейс вентилятора
Вандалостойкий защитный кейс используется для хранения и транспортировки изделия, что продлевает срок эксплуатации вентилятора. Кейс можно также использовать в качестве подставки для вентилятора. Для удобства транспортировки кейс снабжён складной ручкой.
IV. Защитный кейс воздуховода
Защитный кейс воздуховода с удобной плечевой лямкой предназначен для его хранения и транспортировки, что значительно продлевает его срок эксплуатации.
Приточно-вытяжные осевые аксиальные вентиляторы ВСП для продувки
В 2024 году мы расширили номенклатурную линейку вентиляторов для продувки колодцев ВСП, добавив в неё модели с осевым рабочим колесом и напряжением питания 220В.
Таких моделей у нас три: ВСП-1000/220, ВСП-1500/220 и ВСП-2500/220.
Вентиляторы предназначены для:
- продувки колодцев и других подземных сооружений перед спуском людей;
- организации приточной и вытяжной вентиляции в ограниченных и замкнутых пространствах;
- понижения концентрации продуктов горения при сварочных работах (работа в режиме дымососа);
- вытеснения наружу летучих химических соединений при лакокрасочных работах в замкнутых пространствах;
- дегазации резервуаров;
- обеспечения требований по охране труда при проведении иных работ в ограниченных и замкнутых пространствах.
Вентиляторы ВСП-ХХ00/220 могут работать как в режиме приточной вентиляции, так и в вытяжном режиме.
Условное обозначение модели вентиляторов включает в себя: цифры, указанные перед дробью (1000, 1500, 2500) – номинальная производительность, м3/час; цифры, указанные после дроби (220) – номинальное напряжение питания, В.
В стандартном исполнении вентиляторы ВСП-ХХ00/220 НЕ ПРЕДНАЗНАЧЕНЫ для работы во взрывоопасных средах и для перекачивания взрывоопасных сред.
Для работы в таких средах необходимо применять либо осевые аксиальные вентиляторы ВСПВ-3600, либо радиальные центробежные мобильные взрывозащищённые воздуходувы модели ВР300-45-3,15ВКЗ, также представленные на нашем сайте.
Климатическое исполнение изделий – У по ГОСТ 15150. Условия эксплуатации должны соответствовать категориям 1-4 по ГОСТ 15150. Условия хранения должны соответствовать категории Ж3 по ГОСТ 15150.
Технические характеристики
Наименование параметра |
Ед. изм. |
ВСП-1000/220 |
ВСП-1500/220 |
ВСП-2500/220 |
---|---|---|---|---|
Номинальная производительность |
м3/час |
1000 |
1500 |
2500 |
Тип |
|
осевой |
осевой |
осевой |
Давление |
Па |
270 |
300 |
340 |
Номинальное напряжение питания |
В |
220 |
220 |
220 |
Род тока |
переменный |
переменный |
переменный |
|
Допустимый рабочий диапазон напряжений |
200-240 |
200-240 |
200-240 |
|
Номинальная мощность |
Вт |
160 |
220 |
300 |
Номинальный рабочий ток |
А |
1 |
1 |
1,5 |
Диаметр подключаемых воздуховодов |
мм |
200 |
250 |
300 |
Габаритные размеры, ШхГхВ |
мм |
250х310х330 |
310х340х380 |
360х380х420 |
Количество виброопор |
шт. |
4 |
4 |
4 |
Диапазон рабочих температур |
°С |
от -30 до +50 |
от -30 до +50 |
от -30 до +50 |
Масса вентилятора (без воздуховодов) |
кг |
5,9 |
7,4 |
9,7 |
Номинальная частота вращения рабочего колеса |
об./мин. |
3000 |
3000 |
3000 |
Уровень шума, не более |
дБ |
60 |
68 |
78 |
Номинальная длина питающего кабеля |
м |
5 |
5 |
5 |
Материал изоляции и оболочки питающих кабелей |
Резина или ТЭП |
Резина или ТЭП |
Резина или ТЭП |
Особенности вентиляторов ВСП для продувки колодцев.
-
производительность 1000, 1500, 2500 м3/час;
- работа в приточном и вытяжном режимах;
- уникальный двигатель с внешним ротором;
- надёжная ударопрочная конструкция;
- удобная ручка для транспортировки;
- минимальный вес и габариты;
- соответствует правилам по охране труда при работе в ОЗП!
- компактная и лёгкая альтернатива вентиляторам ВП-1000, ВП-2000.
Паспорт вентиляторов переносных для продувки колодцев ВСП.
Пройдя по ссылке, Вы можете скачать инструкцию по эксплуатации на данные приборы, что поможет Вам больше узнать про их применение.
Общий вид вентилятора.

Конструкция вентилятора ВСП.
Цилиндрический корпус вентилятора (1), изготовленный из листовой стали, имеет порошковый окрас для предотвращения появления коррозии. На корпусе вентилятора установлены четыре виброопоры (7), уменьшающие передачу вибрации на поверхность, на которой установлен вентилятор.
В корпус вентилятора встроен асинхронный двигатель переменного тока с внешним ротором, приводящий в движение металлическую крыльчатку (2). Вентилятор подключается к электрической сети напряжением 220 В промышленной частоты 50 Гц при помощи кабеля питания, имеющего заземляющий контакт. Электродвигатель приводится во вращение переключателем (6), расположенным на ручке (4).
Вентилятор с обеих сторон оборудован защитными решётками (3), препятствующими попаданию посторонних предметов в рабочую зону вентилятора и обеспечивающими безопасную работу с изделием.
Опционально вместе с вентиляторами серии ВСП-ХХ00/220 могут быть поставлены устройства защитного отключения, предназначенные для обеспечения безопасности персонала при работе с вентилятором на открытом воздухе, при высокой влажности, в замкнутых пространствах и так далее. В случае появления опасного напряжения на корпусе изделия, УЗО за несколько миллисекунд отключит вентилятор от сети.
Дополнительные принадлежности для осевых вентиляторов ВСП (заказываются отдельно)
I. Гибкий воздуховод
Негорючий, теплостойкий, водостойкий, гибкий ПВХ-рукав используется в качестве воздуховода для транспортировки невзрывоопасных сред в системах промышленной вентиляции.
Для предотвращения схлопывания рукава во время работы в режиме всасывания гибкий рукав армирован стальной проволокой. D-образные подвесы (кольца), равномерно расположенные по длине воздуховода, позволяют подвешивать воздуховод в соответствии с необходимой геометрией прокладки.
Чтобы обеспечить простоту монтажа без применения вспомогательного инструмента, а также для сращивания воздуховодов одного диаметра до необходимой длины на одном конце рукава оборудована система с завязками, а на другом – проволочное кольцо.
Стыковка воздуховодов может проводиться одним из двух способов:
Стыковка стороны первого воздуховода со стороной второго воздуховода. Крепление при этом осуществляется путём завязывания верёвочного хомута на первом воздуховоде. При таком способе соединения можно последовательно собрать воздуховод любой необходимой длины.
Стыковка стороны первого воздуховода со стороной второго воздуховода (кольцо в кольцо). Такой способ соединения позволяет получить надёжное соединение двух воздуховодов в один с верёвочными хомутами с двух концов, что бывает необходимо для подключения вытяжных зонтов, клапанов и иной арматуры.
II. Штепсельный разъём, совмещённый с УЗО
1 - корпус УЗО;
2 - кнопка тестирования TEST;
3 - контрольное окно;
4 - кнопка включения/возврата RESET.
Используется для обеспечения безопасности персонала при работе с вентилятором на открытом воздухе, при высокой влажности, в замкнутых пространствах и т.д. В случае появления небезопасного напряжения на корпусе изделия, УЗО за несколько миллисекунд отключит вентилятор от сети.
III. Защитный кейс вентилятора
Вандалостойкий защитный кейс используется для хранения и транспортировки изделия, что продлевает срок эксплуатации вентилятора. Кейс можно также использовать в качестве подставки для вентилятора. Для удобства транспортировки кейс снабжён складной ручкой.
Как купить переносной вентилятор для продувки колодцев.
Чтобы приобрести данный продукт нужно обратиться в отдел продаж, написав на почту evromash@evromash.ru. Получив заявку, менеджеры отдела продаж выставят Вам счёт на оплату. При этом нужно понимать: вся наша продукция - это промышленное оборудование. Поэтому мы работаем исключительно с юридическими лицами и не выставляем счетов на оплату физическим лицам.
Доставка.
У нас нет региональных филиалов, представителей, магазинов или отделов на строительных рынках. Оплаченный товар мы отгружаем исключительно со своего центрального склада отгрузки готовой продукции в Москве.
Получить его можно либо самостоятельно, либо через транспортную компанию "Деловые Линии". Покупатель пишет нам доверительное письмо о том, что он доверяет получение своего груза ТК "Деловые Линии", мы их приглашаем к себе на склад и отдаём им оплаченный товар. За доставку покупатель расплачивается непосредственно с транспортной компанией при получении товара. По такой же схеме покупатель может сам вызвать любую удобную ему транспортную компанию.
А если есть желание забрать свой товар самостоятельно, нужно приехать к нам на склад за ним.
Купить или заказать расчёт можно через сайт:
