Воздухонагревательная электрокалориферная установка ЭКУ

описание электрокалориферных установок ЭКУ

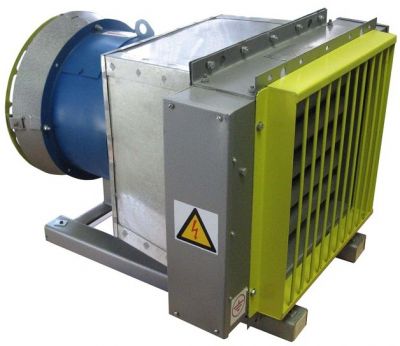

ЕВРОМАШ. Электрокалориферная установка ЭКУВоздухонагревательная электрокалориферная установка ЭКУ изготовливается в течении многих лет для реализации потребностей отопления промышленных, строительных и сельскохозяйственных объектов.

Электрокалориферная установка ЭКУ предназначена для нагрева и подачи воздуха в системах вентиляции и воздушного отопления в помещениях промышленного и сельскохозяйственного назначения, также применяется в строительстве для сушки штукатурки, строительных материалов, краски и создания комфортных условий при выполнении работ.

Установка ЭКУ при работе создает перепад по температуре входящего и выходящего воздуха от +35°C до +65°C, что позволяет использовать его для приточной вентиляции и обогрева в режиме циркуляции.

При необходимости в теплое время воздухонагревательную установку ЭКУ можно использовать как вентиляционную установку, отключив для этого электрокалорифер; снизить перепад температур входящего и выходящего воздуха за счет отключения одной из секций ЭКУ.

ЕВРОМАШ. Электрокалориферная установка ЭКУ на складе в МосквеВоздухонагревательная электрокалориферная установка ЭКУ используется в закрытых помещениях с естественной и принудительной вентиляцией при температуре окружающей среды от +1°C до +35°C, не содержащей легко воспламеняемых веществ и пыли.

Вид климатического исполнения установки ЭКУ: УХЛ 4 по ГОСТ 15150-69. Степень защиты: IP-30.

Электрокалориферная установка ЭКУ состоит из серийного электрокалорифера серии ВНЭ и промышленного осевого вентилятора серии ВО06-300 (ВО14-320); может устанавливаться на площадку или подвешиваться на кронштейны.

Электрокалориферные отопительные агрегаты ЭКУ-25, ЭКУ-64 и ЭКУ-90 являются более экономичными и легкими по весу аналогами электрообогревателей СФО-33; СФО-33/66 и СФО-33/66/99.

Электрические отопительные агрегаты ЭКУ Вы можете заказать, прислав нам письменную заявку на адрес электронной почты: teplo@evromash.ru.

технические характеристики электрокалориферных установок ЭКУ. руководство по эксплуатации.

  • Пройдя по этой ссылке, Вы сможете ознакомиться с паспортом на установки ЭКУ.
  • Пройдя по этой ссылке - с паспортом на пульт управления: блок БУ для управления установками ЭКУ.
  • Пройдя по этой ссылке, Вы можете ознакомиться с Декларацией о соответствии на данные установки.

Обратите внимание.
Некоторые модели данных агрегатов всегда есть в наличии на нашем производственном складе.

Ниже приведены технические характеристики данных агрегатов.

Параметры

Модель

ЭКУ-12

ЭКУ-21

ЭКУ-25

ЭКУ-42

ЭКУ-64

ЭКУ-90

Мощность, кВт 12 21 25 42 65 90
Производительность
по воздуху, м3/час
1000 1000 2500 3000 5000,
3000*
11000
Перепад температур входящего и выходящего воздуха, °C, не более:
1 режим работы 25 30 25 30 15,
30*
15
2 режим работы 35 35 35 55 25,
55*
25
3 режим работы   45     35,
65*
35
Температура выходящего
воздуха, °C, не более
100
Температура на поверхности
ТЭНов, °C, не более
250
Аэродинамическое
сопротивление по воздуху,
Па, не более
250
Число секций (рядов)
электрических
2 3 2 2 3 3
Мощность секции (ряда),
кВт
6 7 12,5 21 21,3 30
Степень защиты IP-30
Схема соединений ТЭНов
в секции
звезда
Частота, Гц 50
Число фаз 3
Вентилятор ВО-06-300-3,15 ВО-06-300-4 ВО-06-300-6,3
Мощность/количество
оборотов, кВт/мин-1
0,18/1000 0,25/1500 0,25/1500 0,25/1500 0,75/3000,
0,25/1500*
1,1/1500
Напряжение, В/Гц 380/50
Зазор между рабочим колесом
и корпусом вентилятора
1,0+1,0
Масса, кг 40 45 53 55 67,
62*
105
* - эта модификация изготавливается по спецзаказу


Габаритные размеры отопительных установок ЭКУ

Габаритные размеры отопительных установок ЭКУ

Наименование

Размеры, мм

Количество рядов
ТЭНР

Масса,
кг

A

A1

L

B

H

ЭКУ‑12

570

300

735

632

510

2

40

ЭКУ‑21

570

300

735

632

570

3

45

ЭКУ‑25

570

400

755

755

625

2

53

ЭКУ‑42

570

400

755

755

625

2

55

ЭКУ‑64

570

400

780

755

625

3

67
62

ЭКУ‑90

685

600

900

970

855

3

90

Как выбрать электрообогреватель для помещения.

Электрообогреватели на складе ЕВРОМАШКорректный подход к определению необходимой мощности любого теплового оборудования предполагает предварительный расчёт тепловых потерь помещения в каждом конкретном случае.

Обогреть временное сооружение (железный ларёк, ангар) практически невозможно – тепло будет уходить через тонкие стенки. Поэтому, чтобы их обогреть, нужно сначала утеплить их стены.

Определив площадь объекта, рассчитывают электрическую мощность, необходимую для обогрева объекта. Далее производится подбор электрообогревателей по мощности и количеству. При этом необходимо обращать внимание на то, что их суммарная мощность должна быть меньше электрической мощности, подведённой к объекту.

Для выбора электрического обогревателя по мощности следует исходить из расчёта: 3 кВт на 100 м3 объёма помещения при условиях, что высота потолка не превышает 3 метров и помещение утеплено по нормам, принятым в строительстве для данной климатической зоны. Таким образом, для ориентировочных расчётов можно принять, что для обогрева неотапливаемого помещения с толщиной стены не менее 15 сантиметров при высоте потолков до 3 метров и задаче достижения температуры в данном помещении не менее 18-20°C, на каждые 10 м² необходим 1 кВт мощности.

В случае, если высота потолка находится в диапазоне 3,5-6,0 метров, потребуется уже не менее 5 кВт мощности на каждые 100 м3 объёма помещения, то есть около 3 кВт на каждые 10 м² площади.

Для больших по площади и объёму помещений ошибочными являются решения в пользу большого или малого количества разных по мощности электрообогревателей. В первом случае - из-за неоправданного удорожания, во втором - из-за высокой степени неравномерности обогрева. Поэтому оптимальное решение - несколько равных по мощности источников тепла, равномерно распределённых по объёму помещения.

При подборе электрических обогревателей для отопления помещения необходимо обязательно знать и учитывать:

  • Размеры отапливаемого помещения в м3.
  • Доступная электрическая мощность, подведённая к объекту.
  • Наличие трёхфазного напряжения.
  • Теплопотери помещения (количество и размеры оконных и дверных проёмов, толщина стен и материал из которого они изготовлены).

Также важно осознать следующее. Задача отопления общего помещения площадью в сотни квадратных метров с потолками выше 3 метров с помощью электрообогрева является полностью утопической и в подавляющем большинстве случаев абсолютно невыполнимой.

Для иллюстрации данного утверждения приведём пример.
Есть складское помещение площадью 20*20 метров и высотой потолка 6 метров. Таким образом, мы имеем объём воздуха в 2400 м3 при высоких потолках.
Рассчитаем требующееся для отопления данного помещения количество
электрической энергии. Для этого потребуется: 2400/100*5=120 кВт в час потребляемой мощности.

И тут сразу возникает два главных вопроса:
1. Есть ли в наличном доступе у потребителя такое количество электроэнергии, которое он может потратить на обогрев помещения?
2. Данное количество расходуемой электроэнергии обойдётся потребителю ежемесячно в величину, равную: 120 кВт/час * 6 рублей * 24 часа * 30 дней = 518'400 рублей в месяц.
Цифра "6 рублей" в данной формуле - это условный тариф за электроэнергию. Он различается в зависимости от региона. Здесь нужно подставить цифру тарифа, установленного в Вашем регионе. А готов ли потребитель каждый месяц столько платить за электроэнергию?
Ответ на оба вопроса практически всегда отрицательный.

Отопительный агрегат ЕВРОМАШ серии АО2-4 с водяным калорифером на производственном складеПоэтому, для решения задачи отопления в случаях, когда нет доступа к горячей воде и нет возможности обогревать помещение с помощью воздушных отопительных агрегатов (на фото справа) необходимо применять зонирование общего помещения (например, с помощью брезентовых занавесей) и обогревать уже не всё помещение, а отдельные рабочие зоны в нём.

Ну и, конечно, при высоких потолках желательно применение потолочных вентиляторов в этих зонах в качестве вентиляторов душирования для недопущения скапливания генерируемого тепловыми пушками тепла в области потолка (ибо, по законам физики, тёплый воздух, как более лёгкий, нежели холодный, всегда стремится подняться наверх) и ускорения процесса обогрева рабочего пространства.
