Воздушно-отопительные агрегаты VOLCANO

Из года в год, когда приходит осенне-зимний период, спрос на отопительные приборы резко возрастает. Современный рынок предлагает множество решений проблем отопления помещения. Одним из аппаратов, эффективно решающих вопрос отопления, является отопительно-вентиляционное оборудование Volcano.

Основное предназначение воздушно-отопительного агрегата - нагрев воздуха в помещении с использованием горячей воды в качестве теплоносителя. Входящий в состав аппарата водяной теплообменник (калорифер), снимая высокую температуру с проходящего через него теплоносителя (горячей воды), согревает воздух, а вентилятор и направляющие жалюзи распределяют уже нагретый воздух по всему объему помещения. Таким образом, устройство этого прибора позволяет использовать его также в качестве водяного тепловентилятора (воздушной тепловой пушки) или воздушной тепловой завесы, работающей на горячей воде в качестве теплоносителя.

Отопительные агрегаты Volcano VR могут быть интегрированы в качестве элемента в систему современных отопительных систем, применяемых на больших и средних объектах. Аппарат работает на воздухе, находящемся в помещении.

Отопительное оборудование Volcano VR имеет широкий круг применения. Оно может быть установлено в системах отопления магазинов, для обогрева в складских помещениях, производственных цехах, на оптовых терминалах, спортивно-развлекательных объектах, гаражных комплексах, автосервисах. Даже такие крупные объекты как тепличные, животноводческие и птицеводческие комплексы вполне могут быть оборудованы такими обогревателями, как водяные тепловентиляторы Volcano. Кроме того, у нас были примеры использования этого оборудования не только для отопления, но и для технологических целей - для поддержания необходимой температуры в исследовательских лабораториях и испытательных камерах.

Возможная альтернатива аппаратам Volcano

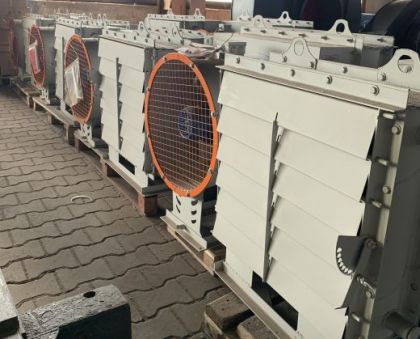

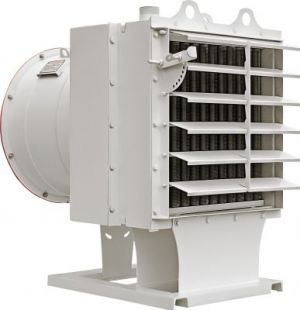

Ну а если нужно подобрать агрегат отечественного производства, который будет попроще и подешевле, мы можем предложить Вам аппараты ЕВРОМАШ серии АО2 (на фото справа и ниже).

Эти агрегаты не обладают таким замечательным дизайном, как Volcano, и они все на 380В, но тоже прекрасно решают как задачи отопления, так и технологические задачи. Например, их часто применяют на малых расходах охлаждаемой воды в качестве сухих градирен.

Преимущества аппаратов ЕВРОМАШ серии АО2:

Кроме того, аппараты ЕВРОМАШ серии АО2 имеют ряд преимуществ перед аппаратами Volcano:

• Они гораздо менее требовательны к качеству греющей воды, так как трубы их теплоотдающих элементов имеют большее проходное сечение.
• Также у них более жёсткое круглое накатное алюминиевое оребрение, что позволяет продувать аппараты АО2 сжатым воздухом для чистки от пыли, чего не рекомендуется делать с агрегатами Volcano.
• Электродвигатели вентиляторов у аппаратов ЕВРОМАШ серии АО2 имеют более высокую степень защиты – IP54 («4» - защита от брызг воды), у VOLCANO степень защиты электродвигателей – IP30 («0» - без защиты от проникновения воды).
• Рабочее колесо вентилятора («крыльчатка») у аппаратов ЕВРОМАШ серии АО2 металлическая, что даёт намного больший ресурс работы, чем пластмассовое колесо вентилятора VOLCANO.
• У аппаратов АО-2 также есть модели с паровыми калориферами и есть модели во взрывозащищённом исполнении, чего никогда не бывает у аппаратов Volcano.

Осевой вентилятор, служащий для принудительного вентилирования воздуха, имеет электродвигатель с питанием 230В/50 Гц.

Мощность электродвигателя разнится в зависимости от модели: 0,115 кВт у тепловентилятора Mini, 0,28 кВт у агрегатов VR1 и VR2, 0,41 кВт у тепловентилятора VR3.

Вентилятор отгорожен металлической сеткой в целях безопасности.

Теплообменник, через который идет поток теплого воздуха, состоит из медного змеевика, на который насажен блок ребер и коллектор, служащий для подвода и отвода горячей и охлажденной воды.

Аппараты меньшей мощности VR1 имеют однорядный теплообменник.

Более мощные аппараты VR2 имеют уже двухрядный теплообменник.

А новинка 2016 года - водяные тепловентиляторы VR3 - трехрядный теплообменник, это самые мощные аппараты в линейке тепловентиляторов VOLCANO на сегодняшний день.

Тепловентиляторы Mini также имеют двухрядный теплообменник, но самый маленький из всей линейки этих агрегатов вентилятор. Поэтому у него самая маленькая производительность по воздуху.

* - расстояние между отверстиями

Для подбора водяного тепловентилятора Volcano по тепловой мощности следует исходить из расчёта: 3 кВт тепловой мощности на 100 м³ объёма помещения (ширина*длина*высота потолка) при том условии, что помещение утеплено по нормам, принятым в строительстве для данной климатической зоны. Тепловая мощность обозначена в таблицах как Pg. Обратите внимание на то, что при разных температурах теплоносителя значение параметра Pg меняется у одного и того же тепловентилятора.

У отопительных агрегатов Volcano VR есть немало важных плюсов.

• Воздушно-отопительный агрегат Volcano эффективно и быстро нагревает помещение, легко и быстро устанавливается.
• В ходе эксплуатации он работает практически бесшумно благодаря специфической конструкции осевого вентилятора.
• Все параметры можно регулировать в соответствии с потребностями данного момента.
• Дальность и направление подачи воздуха можно регулировать при помощи жалюзи, которые могут быть закреплены под разным углом.
• Дополнительным конкурентным преимуществом этого оборудования является привлекательный стильный и современный дизайн. Достаточно сказать, что наши специалисты во время своих поездок по обмену опытом к нашим зарубежным коллегам встречали эти агрегаты, работающие для обогрева производственных, складских и даже офисных помещений на заводах в Чехии, Германии и Италии.
• В результате данное отопительное оборудование не нарушает эстетики интерьера и сочетается практически с любым стилевым решением.
• Кроме того, применение агрегатов Volcano экономит средства при их эксплуатации. Эти агрегаты весьма экономичны и потребляют очень немного электроэнергии при своей работе.
• При этом эти агрегаты весьма производительны и эффективны. Они быстро и надежно согреют любое помещение. Их можно использовать также в качестве тепловой завесы при въезде через периодически открывающиеся ворота.
• Также необходимо отметить высокую степень надежности этих приборов. За несоклько десятилетий, в течении которых мы поставляем их, у нас были единицы обращений от потребителей с рекламационными вопросами.

У отопительных агрегатов Volcano VR есть возможность как горизонтальной, так и вертикальной установки - как на стене, так и под потолком.

Размещать агрегаты Volcano можно на стене в вертикальном положении и на потолке в горизонтальном положении или под углом в 30^о:

Также их можно размещать с поворотом до 90^о:

Размещать агрегаты в помещении можно не только по одному, но и группами:

При этом нужно учитывать, что при монтаже агрегатов Volcano есть некоторые ограничения по габаритам:

Ниже представлена схема работы отопительного агрегата со стандартным комплектом автоматики.

Двухходовой шаровый кран с электроприводом устанавливается на шланг (трубопровод), осуществляющий подачу горячей воды в агрегат.

К аппаратам Volcano могут поставляться дополнительные комплектующие.

Стандартный комплект контрольно-регулирующей автоматики, предназначенный для регулирования расхода воздуха и мощности, имеет в составе двухходовой клапан NVMZ с сервоприводом, программируемый контроллер температуры или термостат TR-010 и регулятор частоты вращения вентилятора. Однако, в последнее время чаще стал пользоваться спросом комплект из настенного регулятора DX WING/VOLCANO и двухходового клапана NVMZ с сервоприводом. Такой комплект обходится значительно дешевле чем приобретение стандартного комплекта автоматики.

Монтажная консоль предназначена для того, чтобы легко и надежно закрепить аппарат на стене или потолке. Возможна поставка гибких трубопроводов, которые позволяют менять направление нагретого воздуха подавать его в разные зоны помещения. Все агрегаты поставляются в комплекте с монтажной консолью, но иногда возникает необходимость купить ее отдельно (например, если сломалась либо потерялась та, что входила в комплект).

Комплектующие и автоматика к агрегатам VOLCANO			Единица измерения	Отпускные цены
Настенный регулятор DX WING/VOLCANO с трехскоростным регулятором оборотов вентилятора и встроенным термостатом контроля температуры			руб.	по запросу
Клапан двухходовой NVMZ с сервоприводом			руб.	по запросу
Термостат TR-010			руб.	по запросу
Программируемый контроллер температуры			руб.	по запросу
Регулятор частоты вращения VR (регулятор скорости)			руб.	по запросу
Консоль монтажная для VOLCANO VR (по умолчанию она входит в комплект поставки всех агрегатов)			руб.	под заказ
