Потолочные тепловые завесы КЭВ серии 300W

Воздушно-тепловые завесы КЭВ серия 300W. Потолочная завеса.

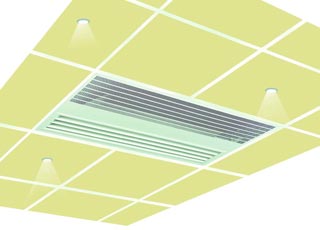

Потолочные тепловые завесы КЭВ серии 300WПотолочные тепловые завесы КЭВ серии 300W предназначены для защиты проемов от 2 до 3 м в офисных помещениях.

В данную серию входят завесы КЭВ-28П315W, КЭВ-60П316W с водяным источником тепла. Напряжение питающей сети 220В. Патрубки для подвода и отвода теплоносителя –DIN ¾”. Подключение к тепловой сети для предотвращения повреждений коллекторов необходимо производить при помощи гибкой подводки. По спец. заказу поставляются гибкие гофрированные патрубки из нержавеющей стали (опция). Рекомендуем подключать завесы к сети через смесительный узел (опция).

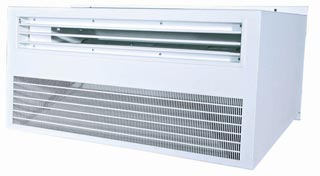

Воздушно-тепловая потолочная завеса КЭВ-6П305Потолочная завеса – это завеса, встроенная в подвесной потолок. Устройство любой потолочной системы, будь то система кондиционирования, отопления или вентиляции, позволяет практически полностью освободить пространство помещений от традиционных элементов: стояков, радиаторов, каналов, а также воздушно-тепловых завес. Их отсутствие, особенно отсутствие подвовящих и отводящих воду труб в толстой теплоизоляции, зачастую значительно улучшает эстетический вид помещения.

Потолочные системы очень функциональны, и наиболее ярким тому подтверждением является встроенная в подвесной потолок воздушно-тепловая завеса. Ее всасывающее окно и сопло располагаются в плоскости подвесного потолка.

Доступ к вентиляторному узлу завесы, водяному воздухонагревателю и элементам электрической схемы осуществляется через съемные плиты потолка, смежные со всасывающим окном.

Завесы устанавливаются в подвесной потолок с помощью резьбовых штанг.

Для производства потолочных тепловых завес КЭВ использованы комплектующие элементы мировых производителей.

пульт управления воздушно-тепловыми завесами КЭВ 300WДля переключения режимов расхода воздуха завесы комплектуются пультом управления. При правильно подобранной завесе и наличии смесительного узла пульт управления позволяет поддерживать заданную температуру воздуха вблизи проема путем изменения производительности и тепловой мощности завесы.С одного пульта без специальных изменений можно управлять максимально четырьмя завесами КЭВ-28П315W или двумя завесами КЭВ-60П316W.

В летнее время завесы без включения горячей воды могут быть использованы для защиты от жары, пыли, насекомых, дыма, запахов.

Тепловые характеристики завес приведены для расходов воды, при которых температура воды понижается на 20°С. При заданной температуре воды тепловой поток может быть увеличен/уменьшен повышением/понижением расхода воды с соответствующим уменьшением/увеличением разности температуры воды.

Технические характеристики потолочных воздушно-тепловых завес КЭВ серии 300W
Модель тепловой потолочной завесыКЭВ-28П315WКЭВ-60П316W
Параметры питающей сети, В/Гц 220/50 220/50
Расход воздуха, м3/час 1100/1250/1400 2200/2500/2800
Скорость воздуха на выходе из сопла, м/с 8,3 8,3
Эффективная длина струи*, м 3 3
Габаритные размеры**, мм 320Х420Х1025 320Х420Х1970
Вес (без воды), кг 36 69
Электрическая пощность двигателя, Вт100200
Звуковое давление на расстоянии 5м, дБ (А) 51 54

* - см. Рекомендации по применению тепловых завес
** - без учета выступающих патрубков.

Тепловые характеристики воздушно-тепловых завес КЭВ серии 300W

гидравлическая характеристика тепловых завес КЭВ 300W Тепловые характеристики завес при температуре воздуха в помещении +15°С и максимальном расходе воздуха:

Воздушно-тепловая потолочная завеса КЭВ-28П315W
Температура воды на входе/выходе, °С 150/130120/10090/7080/6060/40
Тепловая мощность, кВт27,718,111,59,34,8
Температура воздуха на выходе, °С7353393525
Расход воды, л/с0,330,210,130,110,05
Воздушно-тепловая потолочная завеса КЭВ-60П316W
Температура воды на входе/выходе, °С 150/130120/10090/7080/6060/40
Тепловая мощность, кВт604026,121,512,3
Температура воздуха на выходе, °С7857433828
Расход воды, л/с0,70,470,310,250,14
