Установка воздухонагревательная ВТУ и отопительный агрегат АВП с радиальным вентилятором

Описание

Установка воздухонагревательная ВТУОчень часто встает вопрос об отоплении больших площадей различного типа, таких как больших магазинов, производственных помещений, промышленных зданий. Зачастую центрального отопления и местных котельных не хватает, чтобы прогреть все помещение полностью. Достаточно много вариантов для того чтобы решить этот вопрос полностью, но самым оптимальным будет циркуляция прогретого воздуха в системе вентиляции. С этой проблемой как раз и справляется установка воздухонагревательная ВТУ с радиальным вентилятором.

Ее принцип работы основан на сочетании радиального вентилятора и калорифера. Воздух, который находится в помещении (до -20 градусов) попадает в калорифер, который нагревает его до определенной температуры. Затем теплый воздух разгоняется лопастями вентилятора, после чего прямым потоком отправляется в вентиляционную систему воздуховодов обогреваемого помещения.

В данных установках тепловым носителем является перегретая вода, температура которой достигает 190 градусов, с давление до 1,2 мПа. За счет теплового носителя эта установка считается самой надежной и экономичной, имея простую конструкцию и высокую степень безопасности. У нее достаточно высокие показатели производительности и качества обогрева.

Данная установка состоит из калорифера (или калориферов) и радиального вентилятора низкого давления ВР 80-75 (ВР 86-77). Они соединены между собой с помощью конфузора через мягкую вставку и смонтированы на общей сварной раме.

Установка воздухонагревательная ВТУ с радиальным вентилятором изготовлена по всем стандартам и ГОСТам принятым в Российской Федерации. Она является наиболее экономичным решением в области отопления. Монтаж данной установки достаточно прост. Она не требует специального обслуживания и ухода.

Назначение, принцип работы, аналоги

Установка воздухонагревательная ВТУВоздушно-тепловые установки ВТУ предназначены для нагрева и перемещения воздуха в приточных камерах, воздушно-тепловых завесах, рециркуляционных установках, также для нагрева производственных, складских и сельскохозяйственных помещений.

Во время работы установки ВТУ приточный воздух проходит через калорифер, нагревается и вентилятором подается в воздухораспределительную сеть обслуживаемого помещения.

Воздушно-тепловые установки ВТУ отличаются от воздухонагревательных установок ВНУ (ВУ) повышенной производительностью по теплу. Технические характеристики установок ВТУ Вы можете посмотреть ниже.

Аналогичным решением отопления производственного или сельскохозяйственного помещения может стать применение отопительных агрегатов АВП, которые комплектуются радиальными вентиляторами среднего давления ВЦ 14-46 (ВР 300-45). В связи с этим, агрегаты АВП при сопоставимой производительности по теплу вырабатывают большее давление воздуха, нежели установки ВТУ.

Так, если установки выдают подогретый воздух с давлением от 400 Па до 950 Па, то агрегаты создают давление подогретого воздуха от 810 Па до 1550 Па.

Также большим будет и диапазон производительности по воздуху отопительных агрегатов АВП по сравнению с установками ВТУ: 3'000...30'000 м3/час против 4'000...18'000 м3/час.

Технические характеристики установок ВТУ

Марка
воздухонагревательной
установки
Мощность/ обороты
двигателя
вентилятора
Произво-
дительность
по воздуху, м3/час
Давление
по воздуху, Па
Тип  калорифера х Количество Произво-
дительность
по теплу*, кВт
Температура
воздуха
на выходе*, °C
Масса, кг
ВТУ-4 0,75/1500 4000 400 КСк-3-8 х 1 74 32 150
ВТУ-5 2,2/1500 6000 770 КСк-4-9 х 1 114 34 220
ВТУ-6,3 3,0/1500 8000 450 КСк-4-8 х 2 162 38 300
ВТУ-8 7,5/1000 18000 950 АО2-20 х 2 375 40 510

* - Производительность по теплу и температура воздуха на выходе указаны для режима:

  • температура воздуха на входе - минус 20°С;
  • температура воды на входе - 95°С;
  • температура воды на выходе - 70°С;
  • массовая скорость воздуха в набегающем потоке - 3,6 кг/м²с.

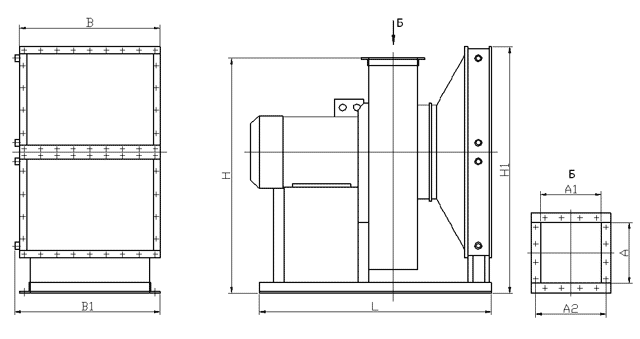

Габаритные размеры вохдухонагревательных установок ВТУ

Габаритные размеры воздухонагревателей ВТУ

Тип  воздухонагревательной
установки
L1 L2 H1 H2 h a b1 b2 c e Dy l f k
ВТУ-4 1445 1430 863 852 575 665 768 800 852 900 32 180 360 430
ВТУ-5 1750 1730 1000 1060 575 800 720 752 977 1025 32 180 500 430
ВТУ-6,3 2130 2120 1173 1306 575 1000 768 800 852 900 32 360 670 430
ВТУ-8 2225 2210 1585 1532 1154 1050 930 970 1154 1200 50 360 500 977

Отопительные агрегаты АВП

ЕВРОМАШ! Агрегат Вентиляционно-Приточный АВПВентиляционно-приточный отопительный агрегат АВП осуществляет нагрев воздуха с помощью горячей воды, которая подается в калорифер КСК.

Данный прибор разрабатывался с целью создания нагретого воздуха и подачи его в приточные камеры, воздушно-тепловые завесы, рециркуляционные установки для нагрева помещений производственного и сельскохозяйственного назначения.

Применение радиального вентилятора ВЦ14-46, который создает большое давление (напор) перемещаемого воздуха и большую производительность по воздуху, позволяет использовать отопительный агрегат АВП в приточных системах вентиляции и воздушных завесах ворот с большей эффективностью, нежели воздухонагревательную установку ВТУ.

Паспорт на эти агрегаты Вы можете посмотреть, пройдя по этой ссылке.

Временным недостатком отопительных агрегатов АВП является то, что цену на них в настоящий момент мы сможем сформулировать только по письменной заявке, присланной в отдел продаж на почту teplo@evromash.ru. Но мы работаем над тем, чтобы решить эту проблемы в ближайшем будущем.

Технические характеристики вентиляционно-приточных отопительных агрегатов АВП

Показатель

Модель

АВП-60/3000

АВП-75/3000

АВП-100/5000

АВП-160/
10000

АВП-200/
16000

АВП-400/
30000

Производительность
по теплу, кВт ±8%

59

76

97

164

194

398

Производительность
по воздуху, м³/ч

3000

3000

5000

10000

16000

30000

Давление, создаваемое агрегатом, Па

810

810

810

1500

1050

1550

Вентилятор радиальный
среднего давления

ВЦ14-46-3,15
1,5 кВт
1410 об/мин

ВЦ14-46-3,15
1,5 кВт
1410 об/мин

ВЦ14-46-3,15
2,2 кВт
1410 об/мин

ВЦ14-46-4
7,5 кВт
1500 об/мин

ВЦ14-46-6,3
7,5 кВт
730 об/мин

ВЦ14-46-8
22 кВт
735 об/мин

Водяной калорифер

КСк 4-6

КСк 4-7

КСк 4-8

КСк 4-9

2хКСк 4-8

КСк 3-11

Длина, мм

1132

1132

1170

1350

1780

2310

Ширина, мм

743

868

994

1000

1365

1830

Высота, мм

714

704

720

865

1165

1760

Масса (нетто), кг не более

95

105

175

235

400

840
