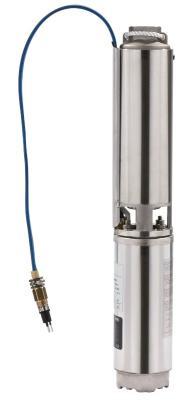

Бытовые скважинные насосы Wilo Sub TWU 4 QC
Погружной насос, многоступенчатый
Применение
- Для перекачивания воды из скважин, колодцев и цистерн
- Для использования в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
| Например | |
| Погружной насос | |
| Диаметр гидравлического оборудования в дюймах ["] | |
| Номинальный объемный расход [м3/ч] | |
| Число секций гидравлики | |
| Поколение серии | |
| Быстросоединяемый кабель Quick Connect Cable для простого и быстрого удлинения кабеля мотора |
Особенности/преимущества продукции
- Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
- Износостойкий за счет всплывающих рабочих колес
- Встроенный обратный клапан
- Возможность легко и быстро удлинить кабель мотора без демонтажа насоса
- Возможен вертикальный и горизонтальный монтаж
Технические характеристики
- Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой среды: 3?30 °C
- Минимальное течение на моторе: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/ч
- Макс. глубина погружения 200 м
- Класс защиты: IP 68
- Напорный патрубок: Rp 1? ? Rp 2
Оснащение/функции
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные моторы
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Однофазный или трехфазный мотор
- Термическое реле мотора для однофазного мотора
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.
Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки
- Гидравлика в полном сборе с мотором
- Соединительный кабель длиной 1,5 или 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
- Кабельная стяжка
- Поддерживающий трос из полипропилена
- 1 зажим для крепления поддерживающего троса на агрегате
- В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения мотора для особых напряжений 1~230 В, 60 Гц; 3~380 В, 60 Гц
| Тип насоса | Подключение к сети | Макс. расход | Макс. напор | Оптимальный расход | Оптимальный напор | Диаметр двигателя | Напорный патрубок | Номинальная мощность мотора | Арт.-№ |
|---|---|---|---|---|---|---|---|---|---|
| Qmax / м3/ч | Hmax / M | Qopt / м3/ч | Hopt / M | O / " | P2 / кВт | ||||
| TWU 4-0220-C-QC | 1~230 В, 50 Гц | 2 | 139 | 2 | 98 | 4 | Rp 1? | 1,10 | 6049365 |
| TWU 4-0220-C-QC | 3~400 В, 50 Гц | 2 | 139 | 2 | 98 | 4 | Rp 1? | 1,10 | 6049372 |
| TWU 4-0405-C-QC | 1~230 В, 50 Гц | 6 | 33 | 4 | 20 | 4 | Rp 1? | 0,37 | 6049366 |
| TWU 4-0405-C-QC | 3~400 В, 50 Гц | 6 | 33 | 4 | 20 | 4 | Rp 1? | 0,37 | 6049373 |
| TWU 4-0407-C-QC | 1~230 В, 50 Гц | 6 | 46 | 4 | 32 | 4 | Rp 1? | 0,55 | 6049367 |
| TWU 4-0407-C-QC | 3~400 В, 50 Гц | 6 | 46 | 4 | 32 | 4 | Rp 1? | 0,55 | 6049374 |
| TWU 4-0409-C-QC | 1~230 В, 50 Гц | 6 | 59 | 4 | 41 | 4 | Rp 1? | 0,75 | 6049368 |
| TWU 4-0409-C-QC | 3~400 В, 50 Гц | 6 | 59 | 4 | 41 | 4 | Rp 1? | 0,75 | 6049375 |
| TWU 4-0414-C-QC | 1~230 В, 50 Гц | 6 | 93 | 4 | 66 | 4 | Rp 1? | 1,10 | 6049369 |
| TWU 4-0414-C-QC | 3~400 В, 50 Гц | 6 | 93 | 4 | 66 | 4 | Rp 1? | 1,10 | 6049376 |
| TWU 4-0418-C-QC | 3~400 В, 50 Гц | 6 | 120 | 4 | 86 | 4 | Rp 1? | 1,50 | 6049377 |
| TWU 4-0427-C-QC | 3~400 В, 50 Гц | 6 | 175 | 4 | 124 | 4 | Rp 1? | 2,20 | 6049378 |
| TWU 4-0435-C-QC | 3~400 В, 50 Гц | 6 | 231 | 4 | 167 | 4 | Rp 1? | 3 | 6049379 |
| TWU 4-0804-C-QC | 1~230 В, 50 Гц | 12 | 26 | 8 | 19 | 4 | Rp 2 | 0,75 | 6049370 |
| TWU 4-0804-C-QC | 3~400 В, 50 Гц | 12 | 26 | 8 | 19 | 4 | Rp 2 | 0,75 | 6049380 |
| TWU 4-0806-C-QC | 1~230 В, 50 Гц | 12 | 39 | 8 | 30 | 4 | Rp 2 | 1,10 | 6049371 |
| TWU 4-0806-C-QC | 3~400 В, 50 Гц | 12 | 39 | 8 | 30 | 4 | Rp 2 | 1,10 | 6049381 |
| TWU 4-0808-C-QC | 3~400 В, 50 Гц | 12 | 52 | 8 | 40 | 4 | Rp 2 | 1,50 | 6049382 |
| TWU 4-0813-C-QC | 3~400 В, 50 Гц | 12 | 82 | 8 | 60 | 4 | Rp 2 | 2,20 | 6049383 |
| TWU 4-0817-C-QC | 3~400 В, 50 Гц | 12 | 108 | 8 | 80 | 4 | Rp 2 | 3 | 6049384 |
