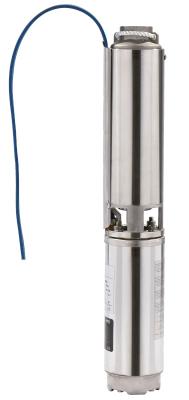

Бытовые скважинные насосы Wilo Sub TWU 4-...-GT
Погружной насос, многоступенчатый

Применение
- Геотермические применения
- Для перекачивания воды из скважин, колодцев и цистерн
- Для использования в системах водоснабжения, полива и ирригации
- Повышение давления
- Понижение уровня воды
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
Например | |
Погружной насос | |
Диаметр гидравлического оборудования в дюймах ["] | |
Номинальный объемный расход [м3/ч] | |
Число секций гидравлики | |
Поколение серии | |
Быстросоединяемый кабель Quick Connect Cable для простого и быстрого удлинения кабеля мотора | |
для геотермических установок |
Особенности/преимущества продукции
- Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
- Износостойкий за счет всплывающих рабочих колес
- Встроенный обратный клапан
- Простота удлинения кабеля мотора без демонтажа насоса (для исполнения QC)
- Возможен вертикальный и горизонтальный монтаж

Технические характеристики
- Подключение к сети: 3~400 В, 50 Гц
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3-30 °C
- Минимальное течение на моторе: 0,08 м/с
- Макс. содержание песка: 50 г/м3
- Макс. количество пусков: 20/ч
- Макс. глубина погружения 200 м
- Класс защиты: IP 68
- Напорный патрубок: Rp 1?
Оснащение/функции
- Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами
- Герметизированные моторы
- Встроенный обратный клапан
- Муфта в соответствии с NEMA
- Трехфазный мотор
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: Noryl
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Многоступенчатый погружной насос с радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Коррозионностойкий трехфазный мотор прямого пуска. Герметичный мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водогликолевой смесью.
Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой жидкости и ее минимальной скорости течения. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
Объем поставки
- Гидравлика в полном сборе с мотором
- Соединительный кабель с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
- Инструкция по монтажу и эксплуатации
Опции
- Исполнения мотора для особых напряжений 3~380 В, 60 Гц; 3~460 В, 60 Гц

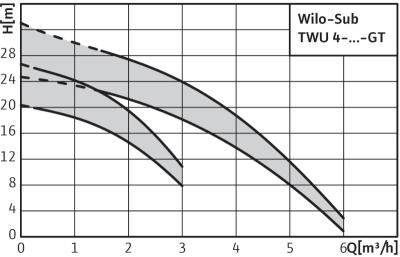

Тип насоса | Подключение к сети | Макс. расход | Макс. напор | Оптимальный расход | Диаметр двигателя | Напорный патрубок | Номинальная мощность мотора | Арт.-№ |
---|---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | Qopt / м3/ч | O / " | P2 / кВт | ||||
TWU 4-0203-C-GT | 3~400 В, 50 Гц | 2 | 20 | 2 | 4 | Rp 1? | 0,25 | 6060195 |
TWU 4-0203-C-QC-GT | 3~400 В, 50 Гц | 2 | 20 | 2 | 4 | Rp 1? | 0,25 | 6060197 |
TWU 4-0204-C-GT | 3~400 В, 50 Гц | 2 | 25 | 2 | 4 | Rp 1? | 0,25 | 6060196 |
TWU 4-0204-C-QC-GT | 3~400 В, 50 Гц | 2 | 25 | 2 | 4 | Rp 1? | 0,25 | 6060194 |
TWU 4-0404-C-GT | 3~400 В, 50 Гц | 6 | 24 | 4 | 4 | Rp 1? | 0,25 | 6065751 |
TWU 4-0404-C-QC-GT | 3~400 В, 50 Гц | 6 | 24 | 4 | 4 | Rp 1? | 0,25 | 6065753 |
TWU 4-0405-C-GT | 3~400 В, 50 Гц | 6 | 33 | 4 | 4 | Rp 1? | 0,37 | 6065752 |
TWU 4-0405-C-QC-GT | 3~400 В, 50 Гц | 6 | 33 | 4 | 4 | Rp 1? | 0,37 | 6065754 |
