Бытовые скважинные насосы Wilo Sub TWU 3 HS
Погружной насос, многоступенчатый

Применение
- Для подачи воды из частных скважин, колодцев и цистерн
- Для использования в частных системах водоснабжения, полива и орошения
- Для перекачивания воды без длинноволокнистых и абразивных примесей
Обозначение
например, | |
Погружной насос | |
Диаметр гидравлического оборудования в дюймах ["] | |
Номинальный объемный расход [м3/ч] | |
Число секций гидравлики | |
HS | Исполнение High Speed |
E | Исполнение частотного преобразователя E = внешний частотный преобразователь I = внутренний частотный преобразователь |
CP | Функция регулирования CP = поддержание постоянного давления без = фиксированная частота вращения до 8400 об/мин |
Особенности/преимущества продукции
- Увеличенная производительность за счет повышенной частоты вращения (до 8400 об/мин)
- Мотор с возможностью перемотки
- Встроенный обратный клапан
- Контактирующие с перекачиваемой средой детали из коррозионностойкого материала
- Включая частотный преобразователь (HS-E…: внешний, установленный в трубопровод; HS-I…: интегрированный в мотор)
- Возможна вертикальная и горизонтальная установка

Технические характеристики
Погружной насос:
- Напряжение питания: HS-E…: однофазная сеть, 230 В, 50/60 Гц (подключение к сети переменного тока через частотный преобразователь) HS-I…: однофазная сеть, 230 В, 50/60 Гц (непосредственное подключение к сети переменного тока)
- Режим работы в погруженном состоянии: S1
- Температура перекачиваемой жидкости: 3-35 °C
- Минимальное течение на моторе: 0,08 м/с
- макс. содержание песка: 50 г/м3
- Макс. количество пусков: 30/ч
- Макс. глубина погружения 150 м
- Класс защиты: IP 58
- Напорный патрубок: Rp 1
Частотный преобразователь для исполнения „HS-E…“:
- Подключение к сети: однофазная сеть, 230 В, 50/60 Гц
- Выходной: 3~230 В/макс.140 Гц/макс. 2,2 кВт
- Температура перекачиваемой жидкости: 3-50 °C
- Макс. давление: 8 бар
- Класс защиты: IP X5
- Стык: G 1?
Оснащение/функции
- Многоступенчатый погружной насос с радиальными рабочими колесами
- Встроенный обратный клапан
- Включая частотный преобразователь (HS-E…: внешний, HS-I…: встроенный)
- Термическое реле мотора встроено в частотный преобразователь
Материалы
- Корпус гидравлической системы: нержавеющая сталь 1.4301
- Рабочие колеса: поликарбонат
- Вал гидравлической системы: нержавеющая сталь 1.4104
- Корпус мотора: нержавеющая сталь 1.4301
- Вал мотора: нержавеющая сталь 1.4305
Описание/конструкция
Погружной насос для вертикального или горизонтального монтажа.
Многоступенчатый погружной насос с радиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.
Некорродирующий асинхронный мотор для подключения к частотному преобразователю, входящему в комплект поставки (HS-E…), или для непосредственного подключения к электрической сети (HS-I…). Мотор, заполненный маслом, с возможностью перемотки, с самосмазывающимися подшипниками, рассчитанный для высокой частоты вращения до 8400 об/мин.
Внешний частотный преобразователь или частотный преобразователь, интегрированный в мотор, для эксплуатации насоса с частотой вращения до 8400 об/мин, включая следующие функции:
- Плавный пуск
- защита от пониженного напряжения, перенапряжения и короткого замыкания;
- Защита двигателя и частотного преобразователя от перегрузки с помощью термореле
Модель „HS-E…“ с внешним частотным преобразователем обладает следующими дополнительными особенностями оснащения:
- Функция регулирования „CP“: Постоянное давление
- Предотвращение частых циклов переключений (синхронизация) путем контроля герметичности;
- Защита от сухого хода с помощью автоматического сброса
- изменение направления вращения;
- Настройка макс. тока и заданного давления
- индикация давления на дисплее.
- Настройки, индикации рабочего состояния и сообщения об ошибках отображаются с помощью светодиодов или на дисплее.
Частотный преобразователь необходимо устанавливать всегда за пределами перекачиваемой среды с защитой от подтопления!
Благодаря эксплуатации с частотным преобразователем частота вращения агрегата автоматически приводится в соответствие с текущим расходом воды. Благодаря этому погружной насос всегда поставляет постоянное давление.
Охлаждение мотора происходит за счет перекачиваемой жидкости. Эксплуатация двигателя допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды и ее минимальной скорости течения.
При вертикальной установке необходимо предусмотреть охлаждающий кожух в зависимости от диаметра колодца. Горизонтальный монтаж всегда выполняется с охлаждающим кожухом.
Охлаждение внешнего частотного преобразователя происходит также за счет перекачиваемой среды. Для этого частотный преобразователь необходимо устанавливать непосредственно в трубопровод за пределы перекачиваемой среды (с защитой от подтопления).
Определение параметров
- Для этих агрегатов режим всасывания невозможен!
- Агрегат во время эксплуатации должен целиком находиться в воде!
- Для установки требуется адаптер для перехода с Rp 1 на G 1?. Он должен предоставляться заказчиком!
Объем поставки
- Гидравлика в полном сборе с мотором
- Частотный преобразователь (ЧП)
- Соединительный кабель длиной 1,75 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
- Инструкция по монтажу и эксплуатации
Опции
- Кабели особой длины по запросу

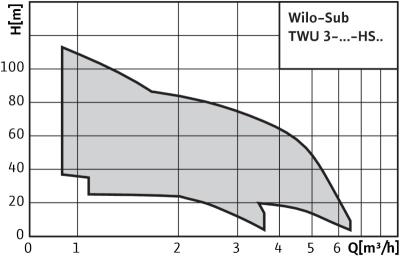

Тип насоса | Подключение к сети | Макс. расход | Макс. напор | Диаметр двигателя | Напорный патрубок | Номинальная мощность мотора | Арт.-№ |
---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | O / " | P2 / кВт | ||||
TWU 3-0202-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 43 | 3 | Rp 1 | 0,60 | 6064266 |
TWU 3-0202-HS-I | 1~230 V, 50/60 Гц | 3 | 43 | 3 | Rp 1 | 0,60 | 6064276 |
TWU 3-0204-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 85 | 3 | Rp 1 | 0,90 | 6064267 |
TWU 3-0204-HS-I | 1~230 V, 50/60 Гц | 3 | 85 | 3 | Rp 1 | 0,90 | 6064277 |
TWU 3-0205-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 107 | 3 | Rp 1 | 0,90 | 6064268 |
TWU 3-0205-HS-I | 1~230 V, 50/60 Гц | 3 | 107 | 3 | Rp 1 | 0,90 | 6064278 |
TWU 3-0206-HS-E-CP | 1~230 V, 50/60 Гц | 3 | 128 | 3 | Rp 1 | 1,50 | 6064269 |
TWU 3-0206-HS-I | 1~230 V, 50/60 Гц | 3 | 128 | 3 | Rp 1 | 1,50 | 6064279 |
TWU 3-0302-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 46 | 3 | Rp 1 | 0,60 | 6062862 |
TWU 3-0302-HS-I | 1~230 V, 50/60 Гц | 5 | 46 | 3 | Rp 1 | 0,60 | 6064280 |
TWU 3-0303-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 69 | 3 | Rp 1 | 0,90 | 6062863 |
TWU 3-0303-HS-I | 1~230 V, 50/60 Гц | 5 | 69 | 3 | Rp 1 | 0,90 | 6064281 |
TWU 3-0304-HS-E-CP | 1~230 V, 50/60 Гц | 5 | 91 | 3 | Rp 1 | 1,50 | 6062864 |
TWU 3-0304-HS-I | 1~230 V, 50/60 Гц | 5 | 91 | 3 | Rp 1 | 1,50 | 6064282 |
TWU 3-0501-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 26 | 3 | Rp 1 | 0,60 | 6062865 |
TWU 3-0501-HS-I | 1~230 V, 50/60 Гц | 6 | 26 | 3 | Rp 1 | 0,60 | 6064283 |
TWU 3-0503-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 75 | 3 | Rp 1 | 0,90 | 6062866 |
TWU 3-0503-HS-I | 1~230 V, 50/60 Гц | 6 | 75 | 3 | Rp 1 | 0,90 | 6064284 |
TWU 3-0504-HS-E-CP | 1~230 V, 50/60 Гц | 6 | 96 | 3 | Rp 1 | 1,50 | 6062867 |
TWU 3-0504-HS-I | 1~230 V, 50/60 Гц | 6 | 96 | 3 | Rp 1 | 1,50 | 6064285 |
