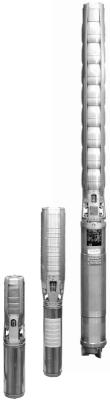

Бытовые скважинные насосы Wilo Sub TWI 4-..-B

Погружной насос, многоступенчатый

Применение

• для водоснабжения, в т.ч. снабжения питьевой водой, из скважин и цистерн
• Снабжение хозяйственной водой
• для использования в системах водоснабжения коммунального хозяйства, для полива и орошения
• Повышение давления
• Снижение уровня воды
• для перекачивания воды промышленного использования
• для перекачивания воды без длинноволокнистых и абразивных примесей

Обозначение

Особенности/преимущества продукции

• Простота технического обслуживания и быстрый монтаж/демонтаж насоса
• Встроенный обратный клапан
• Возможен вертикальный и горизонтальный монтаж

Технические характеристики

• Подключение к сети: 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Режим работы в погруженном состоянии: S1
• Температура перекачиваемой среды: 3-30 °C
• Минимальное течение на моторе: 0,1 м/с
• макс. содержание песка: 50 г/м³
• макс. количество пусков: 20/ч
• Макс. глубина погружения 350 м
• Класс защиты: IP 68
• Напорный патрубок: Rp 1? ? Rp 2

Оснащение/функции

• Многоступенчатый погружной насос с радиальными рабочими колесами
• Встроенный обратный клапан
• Муфта в соответствии с NEMA
• Однофазный или трехфазный мотор
• Герметизированные моторы

Материалы

• Корпус гидравлической системы: нержавеющая сталь 1.4301
• Рабочие колеса: нержавеющая сталь 1.4301
• Вал гидравлической системы: нержавеющая сталь 1.4057
• Корпус мотора: нержавеющая сталь 1.4301
• Вал мотора: нержавеющая сталь 1.4305

Описание/конструкция

Погружной насос для вертикального или горизонтального монтажа.

Многоступенчатый погружной насос с 4" NEMA?подключениями и радиальными или полуаксиальными рабочими колесами в секционном исполнении. Встроенный обратный клапан. Все детали, контактирующие с перекачиваемой средой, выполнены из коррозионностойкого материала.

Коррозионностойкий однофазный или трехфазный мотор прямого пуска. Герметично залитый мотор, пропитанный смолой, обмотка с изолирующей лакировкой, самосмазывающиеся подшипники, наполнение водно-гликолевой смесью.

Охлаждение мотора происходит за счет перекачиваемой среды. Эксплуатация мотора допускается только в погруженном состоянии. Необходимо соблюдать предельные значения макс. температуры перекачиваемой среды. Вертикальный монтаж можно выполнить с охлаждающим кожухом или без него - по выбору. Горизонтальный монтаж выполняется с охлаждающим кожухом.

Напорный кожух дает возможность монтировать агрегат непосредственно в систему трубопровода. В стандартном исполнении обратный клапан не монтируется. Максимальное входное давление составляет 10 бар.

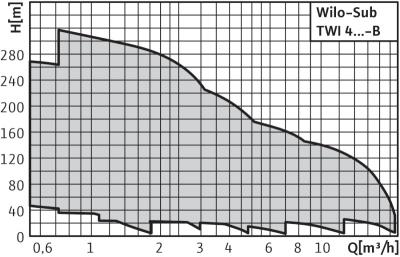

Определение параметров

• Для этих агрегатов режим всасывания невозможен!
• Агрегат во время эксплуатации должен целиком находиться в воде!

Объем поставки

• Гидравлика в полном сборе с мотором
• Соединительный кабель длиной 1,5/2,5 м с разрешением к применению в питьевом водоснабжении (поперечное сечение: 4x1,5 мм²)
• В исполнении для однофазного тока - с распределительной коробкой и конденсатором, термическим реле мотора, а также включателем/выключателем
• Инструкция по монтажу и эксплуатации

Опции

• Гидравлические элементы из нержавеющей стали 1.4401
• Трехфазный мотор из нержавеющей стали 1.4401
• Исполнение 60 Гц
• Однофазный мотор без устройства плавного пуска, со встроенной защитой от молнии и перегрузки до 1,1 кВт
