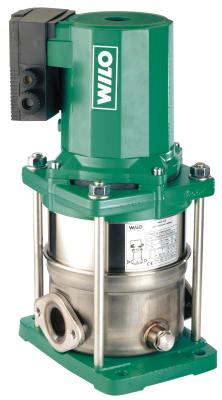

Промышленные повысительные насосы Серия Wilo-Multivert MVIS

Нормальновсасывающий многоступенчатый насос с мотором с мокрым ротором

Применение

Обозначение

Пример:	MVIS 402-1/16/E/3-400-50-2
MVIS	Многоступенчатый высоконапорный центробежный насос с мокрым ротором вертикального исполнения
4	Расход в м³/ч
02	Количество рабочих колес
1	Материал 1 = 1.4301 (AISI 304)
16	Номинальное давление в бар
K	Вид уплотнения EPDM
3	3 = 3~ (трехфазный ток)
400	Подключаемое напряжение в В
50	Частота в Гц
2	Число полюсов

Особенности/преимущества продукции

Низкий уровень шума (до 20 дБ [A] ниже, чем у обычных насосов)
Все части насоса, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301 (AISI 304)
Технология мокрого ротора
Все основные части насоса имеют допуски KTW и WRAS

Технические характеристики

Подключение к сети 3~230 В (±10 %), 50 Гц (?), 220 В (±10 %), 60 Гц (?), 400 В (±10 %), 50 Гц (Y) или 380 В (±10 %), 60 Гц (Y)
Температура перекачиваемых сред от -15 до +50 °C
Рабочее давление макс. 16 бар
Входное давление макс. 10 бар
Класс защиты IP 44
Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1? или Rp 1?

Оснащение/функции

Многоступенчатый нормальновсасывающий вертикальный высоконапорный центробежный насос линейного типа.
Мотор трехфазного тока для насоса с мокрым ротором
Гидравлическое подключение с овальным фланцем PN 16. Контрфланец из серого чугуна со внутренней резьбой, винтами и уплотнениями (объем поставки)

Материалы

Объем поставки

Тип	Подключение к сети	Полный вес	Номинальная мощность мотора	Арт.-№
		m / кг	P₂ / кВт
MVIS 202	3~400 В, 50 Гц	17,5	0,35	2009033
MVIS 203	3~400 В, 50 Гц	18,5	0,45	2009034
MVIS 204	3~400 В, 50 Гц	19	0,45	2009035
MVIS 205	3~400 В, 50 Гц	24	1,10	2009036
MVIS 206	3~400 В, 50 Гц	25,5	1,10	2009037
MVIS 207	3~400 В, 50 Гц	26	1,10	2009038
MVIS 208	3~400 В, 50 Гц	26	1,10	2009039
MVIS 209	3~400 В, 50 Гц	31,5	2,20	2009040
MVIS 210	3~400 В, 50 Гц	32	2,20	2009041
MVIS 402	3~400 В, 50 Гц	18	0,45	2009042
MVIS 403	3~400 В, 50 Гц	23	1,10	2009043
MVIS 404	3~400 В, 50 Гц	23,5	1,10	2009044
MVIS 405	3~400 В, 50 Гц	25	1,10	2009045
MVIS 406	3~400 В, 50 Гц	25,5	1,10	2009046
MVIS 407	3~400 В, 50 Гц	26	2,20	2009047
MVIS 408	3~400 В, 50 Гц	31	2,20	2009048
MVIS 409	3~400 В, 50 Гц	31,5	2,20	2009049
MVIS 410	3~400 В, 50 Гц	32	2,20	2009050
MVIS 802	3~400 В, 50 Гц	26,5	1,10	2009051
MVIS 803	3~400 В, 50 Гц	28	1,10	2009052
MVIS 804	3~400 В, 50 Гц	28,5	1,10	2009053
MVIS 805	3~400 В, 50 Гц	33,5	2,20	2009054
MVIS 806	3~400 В, 50 Гц	34,5	2,20	2009055
