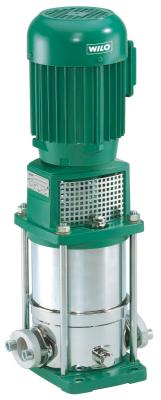

Промышленные повысительные насосы со встроенным частотным преобразователем Wilo-Multivert MVIE
Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем
Применение
- Водоснабжение и повышение давления
- Системы пожаротушения
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Обозначение
| MVIE 2.. до MVIE 52.. | |
| Пример: | MVIE 1602/6-1/16/E/3-400-50-2/M13 |
| MVIE | Многоступенчатый высоконапорный центробежный насос вертикального исполнения (с электронным управлением) |
| 16 | Расход в м3/ч |
| 02 | Количество рабочих колес |
| 6 | Только для MVI 16..: 6 = 6"?гидравлика ? = 8"?гидравлика |
| 1 | Материал 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L) 3= основание насоса EN?GJL-250 (покрытие KTL), гидравлика 1.4301 (AISI 304) |
| 16 | Вид фланца 16 = фланец PN16 (круглый или овальный) 25 = фланец PN25 (круглый или овальный) P = муфта Victaulic |
| E | Вид уплотнения E = EPDM V = FKM (Viton) |
| 3 | 1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток) |
| 400 | Подключаемое напряжение в В |
| 50 | Частота в Гц |
| 2 | Число полюсов |
| M13 | Только до MVI 804, при 1 ~ (переменного тока) Предварительно установленный режим работы при варианте исполнения M13 = режим 1 или 3 (ручное или дистанционное управление) M2 = режим 2 (режим регулирования давления) |
| MVIE 70.. до MVIE 95.. | |
| Пример: | MVIE 7003/1-3/16/E/3-2 |
| MVIE | Многоступенчатый высоконапорный центробежный насос вертикального исполнения |
| 70 | Расход в м3/ч |
| 03 | Количество рабочих колес |
| 1 | Количество обточенных рабочих колес |
| 3 | Материал 2 = 1.4404 (AISI 316L) 3= опорная лапа насоса EN-GJL-250 (с катафорезным покрытием), гидравлика 1.4301 (AISI 304); Уплотнение из EPDM |
| 16 | Вид фланца 16 = фланец PN16 (круглый) 25 = фланец PN25 (круглый) |
| E | Вид уплотнения E = EPDM |
| 3 | 1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток) |
| 2 | Число полюсов |
Особенности/преимущества продукции
- Простой ввод в эксплуатацию
- Мотор трехфазного тока IEC (Level IE2)
- Встроенный частотный преобразователь
- Полная защита мотора
- Широкий диапазон регулирования частоты
- Гидравлика из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316 L)
- Все основные детали насоса имеют допуски KTW и WRAS
Технические характеристики
- Подключение к сети 1~230 В (±10 %), 50 Гц или 230 В (±10 %), 60 Гц
- Подключение к сети 3~400 В (±10 %), 50 Гц (Y) или 400 В (±10 %), 60 Гц (Y)
- Температура перекачиваемых сред от -15 до +120 °C
- Рабочее давление макс. 16/25 бар
- Входное давление макс. 10 бар
- Класс защиты IP 55
- Создаваемые помехи соответственно EN 61000-6-3
- Помехозащищенность соответственно EN 61000-6-2
