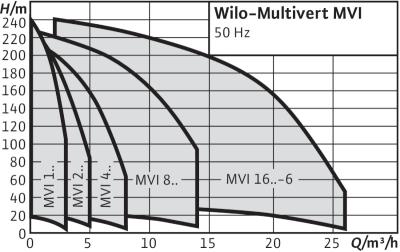

Промышленные повысительные насосы Серия Wilo-Multivert MVI 1/2/4/8/16..-6
Нормальновсасывающий многоступенчатый насос

Применение
- Водоснабжение и повышение давления
- Системы пожаротушения
- Подача воды в котлы
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Обозначение
MVI 1.. до MVI 16/6 | |
Пример: | MVI 1602CN/6-1/16/E/3-400-50-2 |
MVI | Многоступенчатый высоконапорный центробежный насос вертикального исполнения |
16 | Расход в м3/ч |
02 | Количество рабочих колес |
C | Опция C = кассетное скользящее торцевое уплотнение |
N | Стандартный мотор |
6 | только для MVI 16..: 6 = гидравлика 6" |
1 | Материал 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L) |
16 | Вид фланца 16 = фланец PN16 (круглый или овальный) 25 = фланец PN25 (круглый или овальный) P = муфта Victaulic |
E | Вид уплотнения E = EPDM V = FKM (Viton) |
3 | 1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток) |
400 | Подключаемое напряжение в В |
50 | Частота в Гц |
2 | Число полюсов |
Особенности/преимущества продукции
- Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
- Все основные элементы конструкции имеют допуски KTW, WRAS и ACS
- Мотор трехфазного тока IE2-IEC (? 0,75 кВт, IE3 по запросу)

Технические характеристики
- Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц (1,5 кВт)
- Подключение к сети 3~230 В (±10 %), 50 Гц (?) или в качестве опции 220 В (±10 %), 60 Гц (?) до 4,0 кВт, 400 В (±10 %), 50 Гц (Y), или в качестве опции 380 В (±10 %), 60 Гц (Y) или 460 В (±10 %), 60 Гц (Y) от 4,0 кВт
- Температура перекачиваемой среды от -15 до +120 °C
- Рабочее давление макс. 16/25 бар
- Входное давление макс. 10 бар
- Класс защиты IP?55
- Фланцевые соединения
- PN 16; овальный фланец (G1 – G2)
- PN 25: фланец круглой формы (DN25 – DN50)
- PN 25 опционально с соединениями Victaulic (для MVI 1.. и MVI 16..-6 по запросу)
Оснащение/функции
- Насос линейного исполнения из нерж. стали
- MVI 1.. до 16-6: Исполнение PN16 с овальным фланцем; PN25 с фланцем круглой формы
- MVI 16.. – 95.. PN 16/25 с фланцем круглой формы
- Стандартный мотор IEC IE2
Материалы
- Рабочие колеса и секции из нержавеющей стали 1.4301/1.4404 (MVI 16?6 только из 1.4301)
- Корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал в зависимости от типа из нержавеющей стали 1.4301/1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Трубный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Корпус насоса EN-GJL-250
Объем поставки
- Насос
- Контрфланцы овальной формы от Rp 1 до Rp 1 1/2 (только для исполнения PN 16)
- Инструкция по монтажу и эксплуатации
