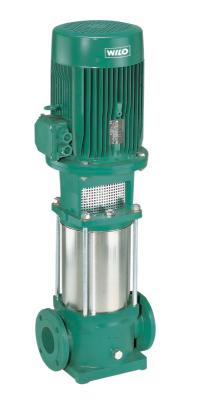

Промышленные повысительные насосы Серия Wilo-Multivert MVI 32/52/70/95
Нормальновсасывающий многоступенчатый насос

Применение
- Водоснабжение и повышение давления
- Системы пожаротушения
- Подача воды в котлы
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Обозначение
MVI 32.. до MVI 52.. | |
Пример: | MVI 3202CN-2/16/V/3-400-50-2 |
MVI | Многоступенчатый высоконапорный центробежный насос вертикального исполнения |
16 | Расход в м3/ч |
02 | Количество рабочих колес |
C | Опция C = кассетное скользящее торцевое уплотнение |
N | Стандартный мотор |
2 | Материал 2 = 1.4404 (AISI 316L) 3= корпус насоса EN-GJL-250 (с катафорезным покрытием), гидравлика 1.4301 (AISI 304) |
16 | Вид фланца 16 = фланец PN16 (круглый или овальный) 25 = фланец PN25 (круглый или овальный) P = муфта Victaulic |
E | Вид уплотнения E = EPDM V = FKM (Viton) |
3 | 3 = 3~ (трехфазный ток) |
400 | Подключаемое напряжение в В |
50 | Частота в Гц |
2 | Число полюсов |
MVI 70.. до MVI 95.. | |
Пример: | MVI 7002/1N-3/16/E/3-400-50-2 |
MVI | Многоступенчатый высоконапорный центробежный насос вертикального исполнения |
70 | Расход в м3/ч |
1 | Количество обточенных рабочих колес |
N | Стандартный мотор |
3 | Материал 2 = 1.4404 (AISI 316L) 3= корпус насоса EN-GJL-250 (с катафорезным покрытием), гидравлика 1.4301 (AISI 304) |
16 | Вид фланца 16 = фланец PN16 (круглый или овальный) 25 = фланец PN25 (круглый или овальный) P = муфта Victaulic |
E | Вид уплотнения E = EPDM V = FKM (Viton) |
3 | 3 = 3~ (трехфазный ток) |
400 | Подключаемое напряжение в В |
50 | Частота в Гц |
2 | Число полюсов |
Особенности/преимущества продукции
- Все части насоса, контактирующие с перекачиваемой жидкостью, устойчивы к воздействию коррозии
- Материалы: высококачественная сталь 1.4301 (MVI 32/52 также 1.4404), корпус насоса из серого чугуна EN-GJL-250 с катафорезным покрытием (MVI 32/52 также 1.4408)
- Уплотнения EPDM
- Все основные части насоса имеют допуски KTW и WRAS
- Стандартный мотор IE2-IEC, трехфазный, двухполюсный

Технические характеристики
- Подключение к сети 3~230 В (±10 %), 50 Гц (?) или в качестве опции 220 В (±10 %), 60 Гц (?) до 4,0 кВт, 400 В (±10 %), 50 Гц (Y), или в качестве опции 380 В (±10 %), 60 Гц (Y) или 460 В (±10 %), 60 Гц (Y) от 4,0 кВт
- Температура перекачиваемой среды от -15 до +120 °C
- Рабочее давление макс. 16/25 бар
- Входное давление макс. 10 бар
- Класс защиты IP?55
- Фланцевое соединение PN 16/PN 25: Фланец круглой формы (MVI 32 = DN65; MVI 52 = DN80; MVI 70/95 = DN100)
Оснащение/функции
- Насос линейного исполнения из нерж. стали
- Исполнение: PN 16, PN 25 с фланцем круглой формы (в качестве опции с соединением Victaulic)
- Стандартный мотор IEC
Материалы
- Рабочие колеса из нержавеющей стали 1.4301/1.4404
- Секции из нержавеющей стали 1.4301/1.4404
- Корпус насоса EN?GJL?250/1.4404
- Вал в зависимости от типа из нержавеющей стали 1.4057/1.4404
- Уплотнение из EPDM (EP 851)/Viton
- Крышка корпуса из нержавеющей стали 1.4301/1.4404
- Нижняя часть корпуса из нержавеющей стали 1.4301/1.4404
- Скользящее торцевое уплотнение из графита/карбида вольфрама, SiC/графита
- Напорный кожух из нержавеющей стали 1.4301/1.4404
- Подшипники из карбида вольфрама
- Основание насоса в зависимости от типа EN?GJL?250/1.4408
Объем поставки
- Насос
- Инструкция по монтажу и эксплуатации
