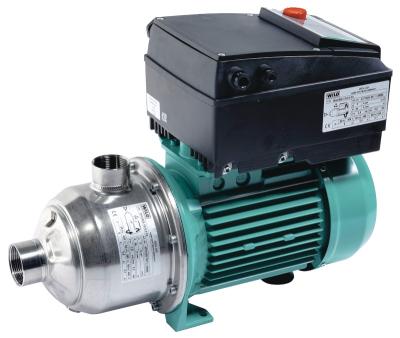

Промышленные повысительные насосы со встроенным частотным преобразователем Wilo-Economy MHIE
Нормальновсасывающий многоступенчатый насос со встроенным частотным преобразователем

Применение
- Водоснабжение и повышение давления
- Системы пожаротушения
- Промышленные циркуляционные системы
- Производственные технологии
- Контуры циркуляции охлаждающей воды
- Моечные и дождевальные установки
Обозначение
Пример: | MHIE 402N-1/E/3-2/M13-2G |
MHIE | Многоступенчатый высоконапорный центробежный насос горизонтального исполнения с электронным управлением |
4 | Расход в м3/ч |
02 | Количество рабочих колес |
N | Мотор IE2 |
1 | Материал 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L) |
E | Вид уплотнения E = EPDM V = FKM (Viton) |
3 | 1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток) ? = гидравлика без мотора |
M13 | Только для 1 ~ (переменного тока) Предварительно установленный режим работы при варианте исполнения M13 = режим 1 или 3 (ручное или дистанционное управление) M2 = режим 2 (режим регулирования давления) |
2G | Частотный преобразователь, второе поколение |
Особенности/преимущества продукции
- Простой ввод в эксплуатацию
- Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
- Компактная конструкция
- Мотор трехфазного тока IEC (Level IE2)
- Встроенный частотный преобразователь
- Для трехфазных моторов с дополнительными интерфейсами для связи с шиной посредством штепсельных IF-модулей
- Полная защита мотора
- Все основные детали насоса имеют допуски KTW и WRAS

Технические характеристики
- Подключение к сети 1~230 В (±10 %), 50 Гц или 230 В (±10 %), 60 Гц
- Подключение к сети 3~400 В (±10 %), 50 Гц (Y) или 400 В (±10 %), 60 Гц (Y)
- Температура перекачиваемой среды от -15 до +110 °C
- Рабочее давление макс.10 бар
- Макс. входное давление 6 бар
- Класс защиты IP 54
- Излучение помех соответствует EN 61000-6-4 T2 (EN 61000-6-3 – в качестве опции)
- Помехозащищенность соответственно EN 61000-6-2
- Номинальные внутренние диаметры патрубков со стороны всасывания в зависимости от типа Rp 1, Rp 1?, Rp 1? или Rp 2
- Номинальные внутренние диаметры патрубков с напорной стороны в зависимости от типа Rp 1, Rp 1? или Rp 1?
Оснащение/функции
- Насос блочного исполнения из нерж. стали
- Гидравлика из нерж. стали 1.4301
- Резьбовое соединение
- Встроенный частотный преобразователь
- Исполнение для трехфазного тока с технологией «красной кнопки» и ЖК дисплеем для индикации состояния
- Встроенная термическая реле мотора
Материалы
- Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
- Вал нержавеющая сталь 1.4404
- Уплотнение EPDM (EP 851)/FKM (Viton)
- Скользящее торцевое уплотнение из графита/карбида вольфрама
- Подшипники из карбида вольфрама
- Основание насоса из алюминия
Объем поставки
- Насос
- Инструкция по монтажу и эксплуатации
Тип | Статическое уплотнение | Подключение к сети | Полный вес | Номинальная мощность мотора | Арт.-№ |
---|---|---|---|---|---|
m / кг | P2 / кВт | ||||
MHIE 205 M1, M3 | EPDM | 1~230 V | 18,2 | 1,10 | 4073100 |
MHIE 205 M1, M3 | FPM | 1~230 V | 18,2 | 1,10 | 4073104 |
MHIE 205 M2 | EPDM | 1~230 V | 18,2 | 1,10 | 4073101 |
MHIE 205 M2 | FPM | 1~230 V | 18,2 | 1,10 | 4073105 |
MHIE 205N-2G | EPDM | 3~400 V | 18,8 | 1,10 | 4148406 |
MHIE 205N-2G | FPM | 3~400 V | 18,8 | 1,10 | 4148407 |
MHIE 403 M1, M3 | EPDM | 1~230 V | 16,7 | 1,10 | 4073102 |
MHIE 403 M1, M3 | FPM | 1~230 V | 16,7 | 1,10 | 4073106 |
MHIE 403 M2 | EPDM | 1~230 V | 16,7 | 1,10 | 4073103 |
MHIE 403 M2 | FPM | 1~230 V | 16,7 | 1,10 | 4073107 |
MHIE 403N-2G | EPDM | 3~400 V | 18,8 | 1,10 | 4148412 |
MHIE 403N-2G | FPM | 3~400 V | 18,8 | 1,10 | 4148413 |
MHIE 406N-2G | EPDM | 3~400 V | 26,6 | 2,20 | 4148418 |
MHIE 406N-2G | FPM | 3~400 V | 26,6 | 2,20 | 4148419 |
MHIE 803N-2G | EPDM | 3~400 V | 25,4 | 2,20 | 4148424 |
MHIE 803N-2G | FPM | 3~400 V | 25,4 | 2,20 | 4148425 |
MHIE 1602N-2G | EPDM | 3~400 V | 27,5 | 2,20 | 4148430 |
