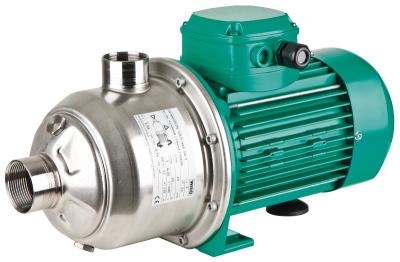

Промышленные повысительные насосы Серия Wilo-Economy MHI

Нормальновсасывающий многоступенчатый насос

Применение

Водоснабжение и повышение давления
Применение в промышленности
Контуры циркуляции охлаждающей воды
Моечные и дождевальные установки

Обозначение

Пример:	MHI 205N-1/E/3-400-50-2
MHI	Многоступенчатый высоконапорный центробежный насос горизонтального исполнения
2	Расход в м³/ч
05	Количество рабочих колес
N	Мотор IE2
1	Материал 1 = 1.4301 (AISI 304) 2 = 1.4404 (AISI 316L)
E	Вид уплотнения E = EPDM V = FKM (Viton)
3	1 = 1~ (однофазный ток) 3 = 3~ (трехфазный ток)
400	Подключаемое напряжение в В
50	Частота в Гц
2	Число полюсов

Особенности/преимущества продукции

Мотор трехфазного тока IE2-IEC (? 0,75 кВт)
Все части насоса, контактирующие с перекачиваемой средой, выполнены из нержавеющей стали 1.4301 (AISI 304) или 1.4404 (AISI 316L)
Компактная конструкция
Все основные детали насоса имеют допуски KTW и WRAS

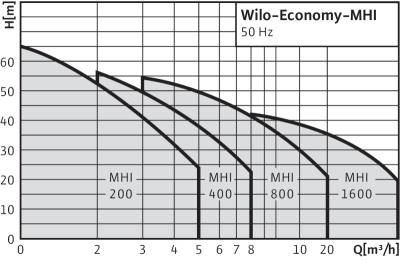

Рабочее поле насосов Серия Wilo-Economy MHI

Технические характеристики

Подключение к сети 1~230 В (±10 %), 50 Гц или в качестве опции 220 В (±10 %), 60 Гц
Подключение к сети 3~230 В (±10 %), 50 Гц (?) или в качестве опции 220 В (±10 %), 60 Гц (?), 400 В (±10 %), 50 Гц (Y) или в качестве опции 380 В (±10 %), 60 Гц (Y)
Температура перекачиваемой среды от -15 до +110 °C
Рабочее давление макс.10 бар
Макс. входное давление 6?бар
Класс защиты IP 54
Номинальные внутренние диаметры патрубков в зависимости от типа Rp 1, Rp 1 ? или Rp 1 ?

Оснащение/функции

Насос блочного исполнения из нерж. стали
Резьбовое соединение
Мотор однофазного или трехфазного тока
Мотор однофазного тока со встроенным термическим реле мотора

Материалы

Рабочие колеса, секции и корпус насоса из нержавеющей стали 1.4301/1.4404
Вал нержавеющая сталь 1.4404
Уплотнение EPDM (EP 851)/FKM (Viton)
Скользящее торцевое уплотнение из графита/карбида вольфрама
Подшипники из карбида вольфрама
Основание насоса из алюминия

Объем поставки

Насос
Инструкция по монтажу и эксплуатации

Тип	Статическое уплотнение	Подключение к сети	Полный вес	Номинальная мощность мотора	Арт.-№
			m / кг	P₂ / кВт
MHI 202	EPDM	1~230 В, 50 Гц	11,3	0,55	4024282
MHI 202	FPM	1~230 В, 50 Гц	11,3	0,55	4015676
MHI 202	EPDM	3~400 В, 50 Гц	10,4	0,55	4024283
MHI 202	FPM	3~400 В, 50 Гц	10,4	0,55	4015677
MHI 203	EPDM	1~230 В, 50 Гц	11,3	0,55	4024284
MHI 203	FPM	1~230 В, 50 Гц	11,3	0,55	4015678
MHI 203	EPDM	3~400 В, 50 Гц	10,4	0,55	4024285
MHI 203	FPM	3~400 В, 50 Гц	10,4	0,55	4015679
MHI 204	EPDM	1~230 В, 50 Гц	12,1	0,55	4024286
MHI 204	FPM	1~230 В, 50 Гц	12,1	0,55	4015680
MHI 204	EPDM	3~400 В, 50 Гц	11,2	0,55	4024287
MHI 204	FPM	3~400 В, 50 Гц	11,2	0,55	4015681
MHI 205	EPDM	1~230 В, 50 Гц	13,7	0,75	4024288
MHI 205	FPM	1~230 В, 50 Гц	13,7	0,75	4015682
MHI 205	EPDM	3~400 В, 50 Гц	14,5	0,75	4148906
MHI 205	FPM	3~400 В, 50 Гц	14,5	0,75	4148915
MHI 206		1~230 В, Гц	17,1		4148932
MHI 206	EPDM	3~400 В, 50 Гц	15,3	1,10	4148926
MHI 206	FPM	3~400 В, 50 Гц	15,3	1,10	4148934
MHI 206	EPDM	1~230 В, 50 Гц	17,2	1,10	4024290
MHI 206	FPM	1~230 В, 50 Гц	17,2	1,10	4015684
MHI 402	EPDM	1~230 В, 50 Гц	11,3	0,55	4024292
MHI 402	FPM	1~230 В, 50 Гц	11,3	0,55	4015686
MHI 402	EPDM	3~400 В, 50 Гц	10,4	0,55	4024293
MHI 402	FPM	3~400 В, 50 Гц	10,4	0,55	4015687
MHI 403	EPDM	1~230 В, 50 Гц	12,2	0,55	4024294
MHI 403	FPM	1~230 В, 50 Гц	12,2	0,55	4015688
MHI 403	EPDM	3~400 В, 50 Гц	11,3	0,55	4024295
MHI 403	FPM	3~400 В, 50 Гц	11,3	0,55	4015689
MHI 404	EPDM	1~230 В, 50 Гц	13,7	0,75	4024296
MHI 404	FPM	1~230 В, 50 Гц	13,7	0,75	4015690
MHI 404	EPDM	3~400 В, 50 Гц	14,5	0,75	4148983
MHI 404	FPM	3~400 В, 50 Гц	14,5	0,75	4148995
MHI 405		1~230 В, Гц	16,6		4149013
MHI 405	EPDM	3~400 В, 50 Гц	15,3	1,10	4149007
MHI 405	FPM	3~400 В, 50 Гц	15,3	1,10	4149015
MHI 405	EPDM	1~230 В, 50 Гц	16,7	1,10	4024298
MHI 405	FPM	1~230 В, 50 Гц	16,7	1,10	4015692
MHI 406		1~230 В, Гц	19,5		4149034
MHI 406	EPDM	3~400 В, 50 Гц	17,5	1,10	4149027
MHI 406	FPM	3~400 В, 50 Гц	17,5	1,10	4149036
MHI 406	EPDM	1~230 В, 50 Гц	19,3	1,50	4024300
MHI 406	FPM	1~230 В, 50 Гц	19,3	1,50	4015694
MHI 802	EPDM	1~230 В, 50 Гц	17,3	0,75	4024302
MHI 802	FPM	1~230 В, 50 Гц	17,3	0,75	4015696
MHI 802	EPDM	3~400 В, 50 Гц	13,8	0,75	4149048
MHI 802	FPM	3~400 В, 50 Гц	13,8	0,75	4149056
MHI 803		1~230 В, Гц	15,9		4149075
MHI 803	EPDM	3~400 В, 50 Гц	14,6	1,10	4149067
MHI 803	FPM	3~400 В, 50 Гц	14,6	1,10	4149077
MHI 803	EPDM	1~230 В, 50 Гц	16	1,10	4024304
MHI 803	FPM	1~230 В, 50 Гц	16	1,10	4015698
MHI 804		1~230 В, Гц	17,7		4149094
MHI 804	EPDM	3~400 В, 50 Гц	20,6	1,50	4149088
MHI 804	FPM	3~400 В, 50 Гц	20,6	1,50	4149096
MHI 804	EPDM	1~230 В, 50 Гц	17,5	1,50	4024306
MHI 804	FPM	1~230 В, 50 Гц	17,5	1,50	4015700
MHI 805	EPDM	3~400 В, 50 Гц	22	2,20	4149100
MHI 805	FPM	3~400 В, 50 Гц	22	2,20	4149105
MHI 1602	EPDM	3~400 В, 50 Гц	20,5	1,50	4149111
MHI 1603	EPDM	3~400 В, 50 Гц	22,9	2,20	4149117
MHI 1604	EPDM	3~400 В, 50 Гц	23,6	2,20	4149123
