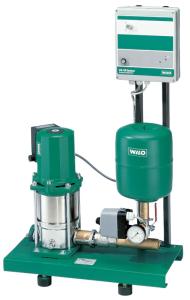

Промышленные однонасосные нормальновсасывающие насосные станции Wilo-Economy CO-1 MVIS/ER
Установка водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым ротором

Применение
- полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
- Перекачивание питьевой воды, горячей питьевой воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механически не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений
Обозначение
Пример: | Wilo-CO-1 MVIS 204/ER |
CO | Компактная установка повышения давления |
1 | С одним насосом |
MVIS | Серия насосов |
2 | Номинальный объемный расход одинарного насоса [м3/ч] |
04 | Число секций одинарного насоса |
ER | Прибор управления; ER = регулятор Economy |
Особенности/преимущества продукции
- Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из высококачественной стали с мокрым ротором
- Уровень шума макс. на 20 дБ[A] ниже, чем у обычных систем при одинаковой гидравлической мощности
- Высокая эксплуатационная надежность благодаря применению насосов серии MVIS в сочетании с прибором управления ER?1
- Установки, отвечающие требованиям заказчика, по заказу

Технические характеристики
- Подключение к 3-фазной сети 230/400 В ±10 %, 50 Гц (другие исполнения по запросу)
- Температура перекачиваемой среды макс. 50 °C
- Температура окружающей среды макс. 40 °C
- Рабочее давление 6 бар
- Входное давление 6 бар
- Ступени давления переключения 6/10/16 бар
- Номинальный внутренний диаметр для подсоединения со стороны отводящего трубопровода R 1?
- Номинальный внутренний диаметр для подсоединения со стороны подачи Rp 1? - Rp 1?
- Частота вращения 2800 об/мин
- Класс защиты IP 41
- Коммутационная способность P2 макс. при макс. 10 A = 4 кВт (при > 4 кВт последовательно включаемом электромеханическом блоке питания)
- Предохранители [AC 3] со стороны сети в соответствии с мощностью мотора и предписаниями предприятия энергоснабжения
-
Допустимые перекачиваемые среды (другие среды по запросу):
- Чистая вода без осаждающихся веществ
- Бытовая, холодная, охлаждающая и дождевая вода
- Питьевая вода
- Вода для систем пожаротушения (заполненный трубопровод; для незаполненного трубопровода по запросу - следовать отдельным предписаниям стандартов DIN 1988 (EN 806) и противопожарной службы!)
Оснащение/функции
- 1 насос серии MVIS
- Макс. число секций: 10
- Трехфазный мотор с мокрым ротором
- Детали, находящиеся в контакте с перекачиваемой жидкостью, устойчивы к коррозии
- Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
- Запорная арматура с напорной стороны
- Обратный клапан с напорной стороны
- Мембранный напорный бак 8 л, PN16, с напорной стороны
Описание/конструкция
- Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из нержавеющей стали 1.4301, включая виброгасители, с полной разводкой трубопроводов из нержавеющей стали 1.4571, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода) из бронзы/латуни, блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (MVIS) и полностью смонтированный и готовый к подключению прибор управления ER-1; В прибор управления встроена электронная система отключения, срабатывающая при недостатке воды.
- Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
- Прибор управления: в серийном исполнении установка оснащается Economy?регулятором ER-1
Материалы
- Основание из нержавеющей стали 1.4301
- Рабочие колеса нержавеющая сталь 1.4301
- Секции из нержавеющей стали 1.4301
- Напорный кожух из нержавеющей стали 1.4301
- Вал нержавеющая сталь 1.4122
- Подшипники/скользящее торцевое уплотнение из графита, пропитанного синтетической смолой
- Система трубопроводов из нержавеющей стали 1.4571
Объем поставки
- Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
- Упаковка
- Инструкция по монтажу и эксплуатации
Указание
Специальные исполнения, например, для полностью обессоленной воды, для работы на всасывание и т.п. - по запросу.
Рекомендации по выбору и монтажу
Входное давление
При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0
Только для установок пожаротушения
Исполнение согласно DIN 1988 (EN 806), часть 5+6
При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!
Тип | Подключение к сети | Число секций | Мощность установки без резервного насоса | Номинальное давление | Вес, прим. | Арт.-№ |
---|---|---|---|---|---|---|
м3/ч | бар | m / кг | ||||
CO-1 MVIS 202/ER | 3~230/400 В, 50 Гц | 2 | 4 | PN 10 | 41 | 2504659 |
CO-1 MVIS 402/ER | 3~230/400 В, 50 Гц | 2 | 8 | PN 10 | 42 | 2504328 |
CO-1 MVIS 403/ER | 3~230/400 В, 50 Гц | 3 | 8 | PN 6 | 47 | 2504175 |
CO-1 MVIS 202/ER | 3~230/400 В, 50 Гц | 2 | 4 | PN 6 | 41 | 2504166 |
CO-1 MVIS 404/ER | 3~230/400 В, 50 Гц | 4 | 8 | PN 6 | 48 | 2503836 |
CO-1 MVIS 402/ER | 3~230/400 В, 50 Гц | 2 | 8 | PN 6 | 42 | 2504174 |
CO-1 MVIS 405/ER | 3~230/400 В, 50 Гц | 5 | 8 | PN 6 | 49 | 2503995 |
CO-1 MVIS 405/ER | 3~230/400 В, 50 Гц | 5 | 8 | PN 10 | 49 | 2504331 |
CO-1 MVIS 406/ER | 3~230/400 В, 50 Гц | 6 | 8 | PN 10 | 50 | 2504176 |
CO-1 MVIS 406/ER | 3~230/400 В, 50 Гц | 6 | 8 | PN 16 | 50 | 2504332 |
CO-1 MVIS 407/ER | 3~230/400 В, 50 Гц | 7 | 8 | PN 10 | 51 | 2504177 |
CO-1 MVIS 210/ER | 3~230/400 В, 50 Гц | 10 | 4 | PN 16 | 55 | 2504173 |
CO-1 MVIS 407/ER | 3~230/400 В, 50 Гц | 7 | 8 | PN 16 | 51 | 2504333 |
CO-1 MVIS 209/ER | 3~230/400 В, 50 Гц | 9 | 4 | PN 16 | 54 | 2504327 |
CO-1 MVIS 408/ER | 3~230/400 В, 50 Гц | 8 | 8 | PN 10 | 55 | 2504178 |
CO-1 MVIS 208/ER | 3~230/400 В, 50 Гц | 8 | 4 | PN 16 | 50 | 2504326 |
CO-1 MVIS 408/ER | 3~230/400 В, 50 Гц | 8 | 8 | PN 16 | 55 | 2504334 |
CO-1 MVIS 208/ER | 3~230/400 В, 50 Гц | 8 | 4 | PN 10 | 50 | 2504172 |
CO-1 MVIS 409/ER | 3~230/400 В, 50 Гц | 9 | 8 | PN 16 | 56 | 2504335 |
CO-1 MVIS 207/ER | 3~230/400 В, 50 Гц | 7 | 4 | PN 16 | 49 | 2504325 |
CO-1 MVIS 410/ER | 3~230/400 В, 50 Гц | 10 | 8 | PN 16 | 57 | 2504179 |
CO-1 MVIS 207/ER | 3~230/400 В, 50 Гц | 7 | 4 | PN 10 | 49 | 2504171 |
CO-1 MVIS 802/ER | 3~230/400 В, 50 Гц | 2 | 14 | PN 6 | 50 | 2504180 |
CO-1 MVIS 206/ER | 3~230/400 В, 50 Гц | 6 | 4 | PN 16 | 48 | 2504324 |
CO-1 MVIS 802/ER | 3~230/400 В, 50 Гц | 2 | 14 | PN 10 | 50 | 2504336 |
CO-1 MVIS 206/ER | 3~230/400 В, 50 Гц | 6 | 4 | PN 10 | 48 | 2504170 |
CO-1 MVIS 803/ER | 3~230/400 В, 50 Гц | 3 | 14 | PN 6 | 51 | 2504181 |
CO-1 MVIS 205/ER | 3~230/400 В, 50 Гц | 5 | 4 | PN 10 | 47 | 2504662 |
CO-1 MVIS 803/ER | 3~230/400 В, 50 Гц | 3 | 14 | PN 10 | 51 | 2504337 |
CO-1 MVIS 205/ER | 3~230/400 В, 50 Гц | 5 | 4 | PN 6 | 47 | 2504169 |
CO-1 MVIS 804/ER | 3~230/400 В, 50 Гц | 4 | 14 | PN 6 | 59 | 2504182 |
CO-1 MVIS 204/ER | 3~230/400 В, 50 Гц | 4 | 4 | PN 10 | 43 | 2504661 |
CO-1 MVIS 804/ER | 3~230/400 В, 50 Гц | 4 | 14 | PN 10 | 59 | 2504338 |
CO-1 MVIS 204/ER | 3~230/400 В, 50 Гц | 4 | 4 | PN 6 | 43 | 2504168 |
CO-1 MVIS 805/ER | 3~230/400 В, 50 Гц | 5 | 14 | PN 6 | 60 | 2504183 |
CO-1 MVIS 203/ER | 3~230/400 В, 50 Гц | 3 | 4 | PN 10 | 42 | 2504660 |
CO-1 MVIS 805/ER | 3~230/400 В, 50 Гц | 5 | 14 | PN 10 | 60 | 2504339 |
CO-1 MVIS 203/ER | 3~230/400 В, 50 Гц | 3 | 4 | PN 6 | 42 | 2504167 |
CO-1 MVIS 806/ER | 3~230/400 В, 50 Гц | 6 | 14 | PN 10 | 62 | 2504184 |
CO-1 MVIS 404/ER | 3~230/400 В, 50 Гц | 4 | 8 | PN 10 | 48 | 2504330 |
CO-1 MVIS 806/ER | 3~230/400 В, 50 Гц | 6 | 14 | PN 16 | 62 | 2504340 |
CO-1 MVIS 403/ER | 3~230/400 В, 50 Гц | 3 | 8 | PN 10 | 47 | 2504329 |
