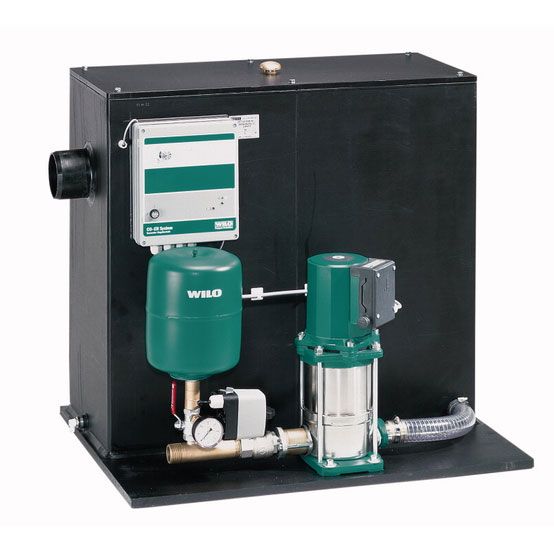

Однонасосные нормальновсасывающие насосные станции с накопительным резервуаром Wilo-Economy CO/T-1 MVIS/ER

Основные технические характеристики

• Подключение к сети 3~230 В / 400 В, 50 Гц (другие исполнения по запросу)
• Температура перекачиваемой жидкости макс. 50° C
• Рабочее давление 16 бар
• Напор в подводящем трубопроводе 6 бар
• Ступени давления переключения 6 / 10 / 16 бар
• Номинальный внутренний диаметр для подсоединения со стороны конечного давления R 1 1/4
• Номинальный внутренний диаметр для подсоединения со стороны подвода Rp 1 / Rp 1 1/4
• Вид защиты IP 41

Оснащение

• 1 насос серии MVIS
• Приемный резервуар из PE, с вентиляцией (120 л)
• Коррозионностойкие части, контактирующие с перекачиваемой жидкостью, разводка трубопроводов из нержавеющей стали 1.4571
• Запорная арматура с напорной стороны
• Клапан обратного течения с напорной стороны
• Приемный резервуар вместе с поплавковым клапаном и поплавковым выключателем
• Мембранный напорный бак 8 л, PN16, с напорной стороны
• Предохранитель, срабатывающий при недостатке воды
• Трехфазный мотор с мокрым ротором

Описание/Конструкция

• Готовая к подключению установка водоснабжения, монтируемая на фундаментной раме из PE, с полной разводкой трубопроводов, включая всю необходимую арматуру и запорные устройства (за исключением запорного устройства со стороны подвода) из бронзы/латуни, блок компенсации давления, высоконапорный центробежный насос из нержавеющей стали в исполнении с мокрым ротором (серия MVIS) и полностью смонтированный и готовый к подключению прибор управления ER-1; В прибор управления встроена электроника срабатывания при недостатке воды
• Мембранный напорный резервуар: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807
• Прибор управления: в серийном исполнении установка оснащается Economy-регулятором ER-1

Материалы

• Основание из нержавеющей стали 1.4301
• Рабочие колеса из нержавеющей стали 1.4301
• Секции из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4122
• Подшипники/скользящее торцевое уплотнение из графита, пропитанного синтетической смолой

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации
