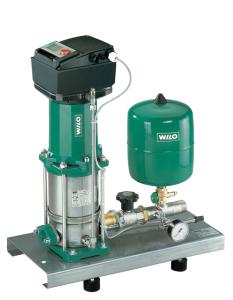

Промышленные однонасосные нормальновсасывающие насосные станции с частотным регулированием Comfort-N-Vario COR-MVISE-GE

Установки водоснабжения с нормальновсасывающим высоконапорным центробежным насосом в исполнении с мокрым ротором и встроенной функцией регулирования частоты вращения

Применение

• полностью автоматическое водоснабжение при подаче воды из сети центрального водоснабжения или накопительного резервуара.
• Перекачивание питьевой и хозяйственной воды, охлаждающей воды, воды для пожаротушения и других технических нужд, которая ни химически, ни механические не разрушает используемые материалы и не содержит абразивных и длинноволокнистых включений

Обозначение

Особенности/преимущества продукции

• Почти бесшумно работающая система благодаря применению высоконапорных центробежных насосов из нержавеющей стали с мокрым ротором со встроенным частотным преобразователем
• Уровень шума макс. на 20 дБ[A] ниже, чем у обычных установок при одинаковой гидравлической мощности
• Удобная настройка и высокая эксплуатационная надежность благодаря применению насосов серии MVISE со встроенной системой определения сухого хода и автоматическим отключением при недостатке воды
• Установки, отвечающие требованиям заказчика, по заказу

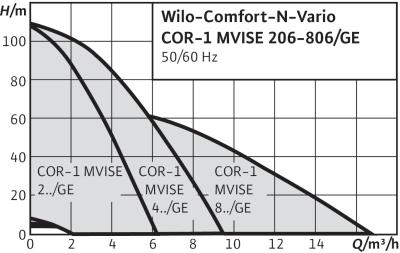

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Температура перекачиваемой жидкости макс. 50 °C
• Рабочее давление 16 бар
• Входное давление 6 бар
• Номинальный внутренний диаметр для подсоединения Rp 1? ? Rp 1?
• Класс защиты IP 44

Оснащение/функции

• 1 насос серии MVISE с мотором с мокрым ротором и режимом бесступенчатой регулировки через встроенный частотный преобразователь
• Все части, контактирующие с перекачиваемой жидкостью, устойчивы против коррозии
• Фундаментная рама из нержавеющей стали 1.4301, оцинкованная, с регулируемыми по высоте вибропоглощающими опорами для изоляции корпусного шума
• Запорная арматура с напорной стороны
• Обратный клапан с напорной стороны
• Мембранный напорный бак, 8-литровый, PN 16

Описание/конструкция

• Фундаментная рама: нержавеющая сталь 1.4301 с регулируемыми по высоте виброгасителями для оптимальной звукоизоляции
• Разводка трубопроводов: полная разводка трубопроводов из нержавеющей стали 1.4571 с напорной стороны, применяемая для подсоединения трубопроводов из любых материалов, используемых в оборудовании для зданий и сооружений; Разводка трубопроводов рассчитана в соответствии с общей гидравлической мощностью установки повышения давления.
• Насосы: применяется по одному насосу серий MVISE 2.., 4.. или 8..; благодаря адаптированному к мотору насоса частотному преобразователю для каждого насоса данных серий возможен бесступенчатый режим регулирования; все части насосов, контактирующие с перекачиваемой жидкостью, выполнены из нержавеющей стали 1.4301
• Арматура: каждый насос с напорной стороны имеет шаровую запорную арматуру из CuZn с никелевым покрытием и знаком технического контроля DVGW и клапан обратного течения из POM с допуском DVGW в корпусе из CuZn
• Мембранный напорный бак: 8 л/PN 16, расположен со стороны конечного давления, с мембраной из бутилового каучука, отвечающей требованиям закона о безопасности пищевых продуктов; в целях осмотра и проверки оснащается запорным шаровым краном из CuZn с никелевым покрытием, системой опорожнения и арматурой расхода согласно DIN 4807

Материалы

• Основание из нержавеющей стали 1.4301
• Рабочие колеса из нержавеющей стали 1.4301
• Секции из нержавеющей стали 1.4301
• Напорный кожух из нержавеющей стали 1.4301
• Вал из нержавеющей стали 1.4122
• Подшипники/скользящее торцевое уплотнение из графита, пропитанного синтетической смолой
• Система трубопроводов из нержавеющей стали 1.4571

Объем поставки

• Монтируемая на заводе-изготовителе, проверенная на безотказность работы и герметичность, готовая к подключению установка повышения давления
• Упаковка
• Инструкция по монтажу и эксплуатации

Рекомендации по выбору и монтажу

Редукционный клапан

Колебания входного давления компенсируются посредством встроенной в каждый насос системы регулирования частоты вращения до тех пор, пока их амплитуда не превысит разности между заданным значением давления и нулевым напором одного насоса при минимальной частоте вращения (на частоте 20 или 25 Гц). Если амплитуда колебаний выше указанной разности давлений, то на входе установки необходим монтаж редукционного клапана.

Устройство защитного отключения при перепаде напряжения

При установке устройства защитного отключения при появлении тока повреждения в сочетании с частотными преобразователями необходимо учитывать, что данное устройство должно быть универсальным и соответствовать стандартам DIN/VDE 0664.

Входное давление

При выборе установки следует учитывать максимально допустимое входное давление (см. технические характеристики). Макс. входное давление рассчитывается как максимальное рабочее давление установки за вычетом макс. высоты подачи насоса при Q = 0

Только для установок пожаротушения

Исполнение согласно DIN 1988 (EN 806), часть 5+6

При эксплуатации установки повышения давления следовать предписаниям DIN 1988 (EN 806)!

Защита от сухого хода (WMS)

У установленного насоса типа Helix VE уже имеется встроенная система распознавания сухого хода в качестве защитного устройства насоса

Электроника/детали с ЭМС

• Однонасосная установка с мощностью мотора до 7,5 кВт включительно:
  • Создаваемые помехи согласно предписаниям EN 61000-6-3
  • Помехозащищенность согласно предписаниям EN 6100-6-1

Указание: В случае использования в жилых зданиях монтаж установок должен осуществлять только персонал, имеющий соответствующую квалификацию.
