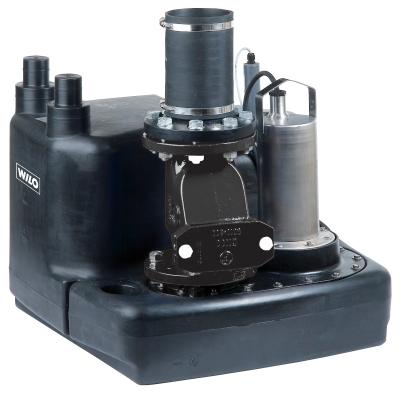

Фекальные установки с одним/двумя насосами Серия Wilo-DrainLift M1/2

Напорная установка для отвода сточных вод с 1 или 2 встроенными насосами

Применение

Установка для отвода сточных вод из жилых домов и промышленных зданий (например, ресторанов, универмагов и т. д.). Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды из туалетных систем, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986?100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения. Сточные воды, содержащие минеральные масла или взрывоопасные примеси, должны отводиться через маслоуловитель или бензиноуловитель, сточные воды с содержанием жировых веществ - черезжироуловители, а с содержанием песка - черезпескоуловители В случае, когда не допускается прерывание подвода жидкости к напорной установке для водоотведения в ходе нормального режима работы, необходимо оснащение напорной установки вторым устройством подачи такой же мощности, которое при необходимости будет включаться автоматически (DIN EN 12050-1 A1).

Обозначение

Особенности/преимущества продукции

• Удобный монтаж благодаря
  • компактным размерам
  • Небольшой вес
  • Большой объем поставки
• Универсальный благодаря
  • возможности свободного выбора входа
• Надежный за счет
  • энергонезависимой встроенной функции аварийной сигнализации
  • встроенной термической защите мотора
  • дополнительного беспотенциального контакта
  • Индикация частоты проведений техобслуживания для M2
  • Раннее распознавание ошибок для M2

Материалы

• Корпус мотора: нержавеющая сталь 1.4301
• Корпус гидравлической системы: Серый чугун EN-GJL-250
• Рабочее колесо: синтетический материал полиуретан
• Резервуар: синтетический материал полиэтилен

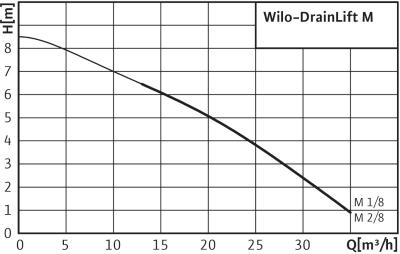

Технические характеристики

• Подключение к сети 1~230 В, 50 Гц или 3~400 В, 50 Гц
• Потребляемая мощность P₁ = 1,3 кВт
• Длина кабеля от установки к прибору управления 4 м/кабель штекера 1,5 м
• Режим работы S3 -15%
• Температура перекачиваемой среды макс. 40 °C, кратковременно 3 мин., 60 °C
• Температура окружающей среды макс. 40 °C
• свободный проход для сферических частиц 45 мм
• напорный патрубок DN 80
• Подключение к подводящему патрубку DN 40 / DN 100 / DN 150
• Подключение к системе вентиляции DN 70
• Мин. высота подачи (монтажный уровень до середины подводящего патрубка) 180 мм
• Класс защиты (без прибора управления) IP 67
• Общий объем резервуара в зависимости от типа от 62 л до 115 л
• Уровень включения в зависимости от типа от 24 л до 40 л

Оснащение/функции

• Готовы к подключению
• Термический контроль мотора
• Контроль уровня при помощи поплавкового выключателя
• Энергонезависимая аварийная сигнализация
• Беспотенциальный контакт
• Съемный кабель насоса
• Обратный клапан (исполнение RV)
• Уплотнение на входе
• Ножовка для впускного отверстия
• Шланговое соединение для отвода воздуха
• Уплотнение для соединения впускной трубы ручного мембранного насоса
• Комплект для подсоединения напорного трубопровода
• Принадлежности для крепления
• Звукоизолирующий материал
• Прибор управления

Описание/конструкция

Готовая к подключению и пригодная к работе в условиях полного погружения напорная установка для отвода сточных вод (высота погружения: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым сборником и защитой от вытеснения Центробежный насос со свободновихревым рабочим колесом.

DrainLift M1/8:

Однонасосная установка с мотором однофазного или трехфазного тока для автоматического режима работы. Прибор управления со штекером с защитным контактом или CEE, беспотенциальным контактом, встроенной аварийной сигнализацией (энергонезависимый благодаря встроенному аккумулятору*) и настраиваемым временем задержки выключения.

Исполнение RV с обратным клапаном, входящим в объем поставки.

DrainLift M2/8:

Двухнасосная установка для автоматического режима работы (с автоматическим переключением насосов, режимом работы резервного насоса и режимом включения второго насоса при пиковых нагрузках). Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода. Прибор управления со штекером с защитным контактом или штекером CEE, беспотенциальным контактом, индикация частоты проведений техобслуживания и раннее распознавание ошибок, а также встроенная сигнализация (энергонезависимый благодаря встроенному аккумулятору*), настраиваемое время задержки выключения.

Внимание: Прибор управления не может работать в погруженном состоянии, поэтому его необходимо установить в защищенном от воды месте.

* Аккумулятор не входит в объем поставки и может быть заказан в качестве принадлежностей!

Объем поставки

Готовая к подключению напорная установка для отвода сточных вод, включая:

• прибор управления (энергонезависимая аварийная сигнализация)
• уплотнение подводящего патрубка DN 100 (для труб O 110 мм)
• ножовка O 124 для подводящего патрубка DN 100
• коннектор ПВХ O 50 мм с зажимами для подводящего патрубка DN 50
• специальное манжетное уплотнение для соединения впускной трубы ручного мембранного насоса DN 50
• манжета для вентиляционного патрубка DN 70
• Принадлежности для крепления
• Шумопоглощающие полоски для звукоизоляции корпуса
• фланцевый переходник DN 80/100 с плоским уплотнением, эластичным коннектором, хомутами и гайками для подключения к напорному трубопроводу DN 100
• Обратный клапан (исполнение RV)
• Инструкция по монтажу и эксплуатации
