Фекальные установки с одним/двумя насосами Серия Wilo-DrainLift L1/2

Напорная установка для отвода сточных вод с 1 или 2 встроенными насосами

Применение

Установка для отвода сточных вод из жилых домов и промышленных зданий (например, ресторанов, универмагов и т. д.). Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды из туалетных систем, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986?100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения. Сточные воды, содержащие минеральные масла или взрывоопасные примеси, должны отводиться через маслоуловитель или бензиноуловитель, сточные воды с содержанием жировых веществ – через жироуловители, а с содержанием песка – через пескоуловители. В случаях, когда подвод сточных вод к установке водоотведения во время обычного режима работы не должен прерываться, установка водоотведения должна быть оснащена второй системой подачи (DrainLift L2) той же производительности, которая бы автоматически включалась в случае необходимости (DIN EN 12050-1 A1).

Обозначение

Особенности/преимущества продукции

• Удобный монтаж благодаря
  • Небольшой вес
  • Только один патрубок напорного слива при двухнасосной установке (разветвленные трубы встроены)
  • Встроенный обратный клапан
  • Большой объем поставки
• Универсальный благодаря
  • Возможность свободного выбора входа
  • Широкий диапазон мощности
• Надежный за счет
  • Большой объем резервуара
  • энергонезависимой функции аварийной сигнализации
  • дополнительного беспотенциального контакта
  • Модуль Comfort «C» с раздельной сигнализацией неисправности

Материалы

• Корпус мотора: нержавеющая сталь 1.4404 (AISI 316L)
• Корпус гидравлической системы: синтетический материал PE/PUR
• Рабочее колесо: синтетический материал полиуретан
• Резервуар: синтетический материал полиэтилен

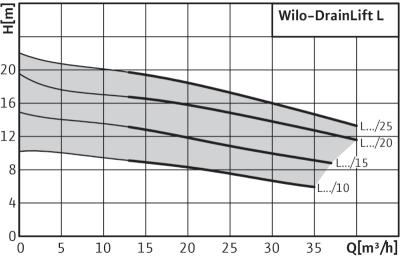

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Потребляемая мощность P₁ в зависимости от типа от 2,95 до 5,3 кВт
• Длина кабеля установки до прибора управления/штекера 4 м
• Режим работы S3 ? 15%
• Температура перекачиваемой среды макс. 40° C, кратковременно 60° C
• Температура окружающей среды макс. 40 °C
• Свободный проход для сферических частиц 40 мм
• Напорный патрубок DN 65 / DN 80
• Подключение к подводящему патрубку DN 40 / DN 100 / DN 150
• Подключение к системе вентиляции DN 70
• Мин. высота подачи (монтажный уровень до середины подводящего патрубка) 180 мм
• Класс защиты (без прибора управления) IP 67
• Общий объем резервуара в зависимости от типа от 90 до 130 л
• Уровень включения в зависимости от типа 35…50 л

Оснащение/функции

• Готовы к подключению
• Термический контроль мотора
• Контроль уровня при помощи поплавкового выключателя
• Энергонезависимая аварийная сигнализация
• Беспотенциальный контакт
• Съемный кабель насоса
• Обратный клапан
• Уплотнение на входе
• Ножовка для впускного отверстия
• Шланговое соединение для удаления воздуха
• Шланговое соединение для ручного мембранного насоса
• Комплект для подсоединения напорного трубопровода
• Принадлежности для крепления
• Звукоизолирующий материал
• Прибор управления

Описание/конструкция

Готовая к подключению и пригодная к работе в условиях полного погружения напорная установка для отвода сточных вод (высота погружения: 2 м вод. ст., время погружения: 7 дней) с газо- и водонепроницаемым сборником и защитой от вытеснения. Центробежный насос со свободновихревым рабочим колесом.

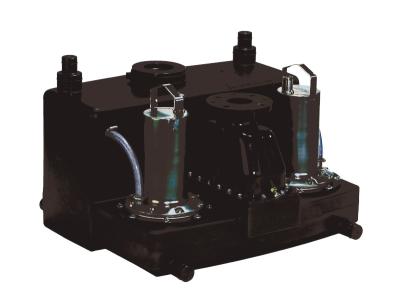

DrainLift L1:

Однонасосная установка с мотором трехфазного тока для автоматического режима работы. Прибор управления со штекером CEE, беспотенциальным контактом, встроенной аварийной сигнализацией (энергонезависимый благодаря встроенному аккумулятору*) и настраиваемым временем задержки выключения.

DrainLift L2:

Двухнасосная установка с мотором трехфазного тока для автоматического режима работы (с автоматическим переключением насосов, режимом работы резервного насоса и режимом работы при пиковых нагрузках). Благодаря встроенному двойному обратному клапану необходимо подсоединение только одного напорного трубопровода. Прибор управления со штекером CEE, беспотенциальным контактом, встроенной аварийной сигнализацией (энергонезависимый благодаря встроенному аккумулятору*) и настраиваемым временем задержки выключения.

Опция:

Модель Comfort «C»: прибор управления с раздельной сигнализацией неисправности.

Внимание: Прибор управления не может работать в погруженном состоянии, поэтому его необходимо установить в защищенном от воды месте.

* Аккумулятор не входит в объем поставки и может быть заказан в качестве принадлежностей!

Объем поставки

Готовая к подключению напорная установка для отвода сточных вод, включая:

• прибор управления (энергонезависимая аварийная сигнализация),
• Уплотнение на входе DN100 (для O трубы 110 мм)
• Ножовка O124 для подводящего патрубка DN100
• Коннектор ПВХ O 50 мм с хомутами для уплотнения на входе DN50
• Коннектор DN50 с шланговыми зажимами для соединения впускной трубы ручного мембранного насоса или подводящего патрубка DN40
• Манжета для вентиляционного патрубка DN70
• Крепежный материал
• Шумопоглощающие полоски для звукоизоляции корпуса
• Фланцевый переходник DN80/100 с плоским уплотнением, эластичным коннектором, шланговыми хомутами и гайками для подключения к напорному трубопроводу DN100
• Инструкция по монтажу и эксплуатации
