Сдвоенная дренажная насосная станция Серия Wilo-DrainLift FTS

Напорная установка для отвода сточных вод с системой сепарации твердых веществ

Применение

Система сепарации твердых веществ DrainLift FTS является напорной установкой для отвода сточных вод, предназначенной для водоотведения из промышленных зданий и комплексов зданий (например, отелей, магазинов и т. д.).

Неочищенные сточные воды, которые невозможно отвести в канализационную систему за счет естественного перепада высот, и сточные воды, скапливающиеся ниже уровня обратного подпора, согласно норме DIN EN 12056/DIN 1986-100 должны отводиться в центральную канализацию за счет автоматической установки водоотведения. Сточные воды с содержанием нефтяных масел или взрывоопасных примесей должны отводиться через масло– или бензиноуловители, сточные воды с содержанием жиров — через жироуловители, а с содержанием песка - через пескоуловители.

Обозначение

Особенности/преимущества продукции

• Высокий КПД благодаря насосам с небольшим проходом для сферических частиц
• Большая величина напора
• Система практически не засоряется благодаря отделению твердых веществ
• Большой объем резервуара

Материалы

• Корпус мотора: нержавеющая сталь 1.4404 / AISI 316L (STS 65), серый чугун EN-GJL-250 (FA08.43E)
• Гидравлика: Серый чугун EN-GJL-250
• Резервуар: синтетический материал полиэтилен

Технические характеристики

• Подключение к сети 3~ 400 В, 50 Гц
• Сетевой соединительный кабель (насосы) 10 м,
• Режим работы: S2?10 мин. (STS 65), S2?15 мин. (FA08.43E)
• Температура перекачиваемой среды макс. 40 °C
• Температура окружающей среды макс. 40 °C
• Свободный проход 65 мм (STS 65), 70 мм (FA08.43E)
• Напорный патрубок DN 100
• Подключение к подводящему патрубку DN 150
• Патрубок воздухоотвода DN 100
• Мин. напор на входе (от нижней части до нижней кромки входа) 750 мм
• Класс защиты (без прибора управления) IP 68
• Общий объем резервуара 400 л
• Объем включения 300 л

Оснащение/функции

• Термический контроль мотора
• Система регулировки уровня с датчиком уровня
• Беспотенциальный контакт
• Обратный клапан
• Уплотнение на входе
• Принадлежности для крепления

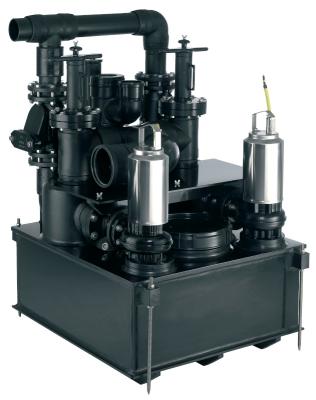

Описание/конструкция

Готовая к подключению, полностью погружная напорная установка для отвода сточных вод со встроенной системой сепарации твердых отходов. Оснащение как для двухнасосной установки с двумя насосами Wilo?Drain STS 65 или FA08.43E

Благодаря применению резервуаров для сбора твердых веществ насосы не соприкасаются с твердыми веществами. Таким образом возможно использование насосов с оптимированным КПД для перекачки сточных вод.

Установка насосов в непогруженном состоянии и их оснащение как для двухнасосной установки обеспечивает максимально удобный доступ при техническом обслуживании и надежность в эксплуатации. Вся система кроме насоса и обратного клапана изготовлена из коррозионностойкого вторично перерабатываемого полиэтилена.

Готовая к подключению, полностью погружная компактная установка с газо- и водонепроницаемым сборником.

Простота в обращении и оптимальное опорожнение благодаря откачке с глубины.

Внимание: Прибор управления не может работать в погруженном состоянии, поэтому его необходимо установить в защищенном от воды месте.

Объем поставки

Готовая к подключению установка для отвода сточных вод со встроенной системой сепарации твердых веществ, включая насосы, прибор управления, обратный клапан и коллектор.

В виде опции - отдельное запорное устройство для резервуаров для сбора твердых отходов.
