Шахтные станции Серия Wilo-DrainLift Box
Напорная установка отвода грязной воды (подпольный монтаж)

Применение
Для монтажа под полом, используется для отвода сточных вод
- из затапливаемых помещений
- гаражей
- из подвалов
- из душевых кабин, умывальником, стиральных/посудомоечных машин
Обозначение
Например: | Wilo-DrainLift Box 32/8 |
Box | Напорная установка отвода грязной воды (подпольный монтаж) |
32 | Номинальный внутренний диаметр напорного патрубка (DN 32, O 40) |
8 | Макс. напор [м] |
Особенности/преимущества продукции
- Удобный монтаж благодаря встроенному насосу и обратному клапану
- Большой объем резервуара
- удобное техобслуживание.
- Насосы с напорной линией можно вытащить
- Рама плитки из нержавеющей стали с сифоном
- С расширенным патрубком для второго резервуара
Материалы
- Резервуар для подпольного монтажа: синтетический материал полиэтилен
- Мотор: Нержавеющая сталь
- Корпус гидравлической системы: синтетический материал PP-GF30 для Box 32…, серый чугун EN-GJL-200 для Box 40

Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Сетевой соединительный кабель длиной 10 м (5 м при 40/10), со штекером с защитным контактом
- Режим работы S3 -25%
- Температура перекачиваемой жидкости макс. 35° C, при 32/8 и 32/11 кратковременно (3 мин.) 90° C
- Напорный патрубок O 40 мм
- Подключение к подводящему патрубку 100 мм
- Подключение к системе вентиляции 100 мм
- Класс защиты IP 67
- Общий объем резервуара 85 л
- Объем включения 22 л, при 40/10 30 л
Оснащение/функции
- Готовы к подключению
- Пластмассовый резервуар с уже монтированным насосом для отвода загрязненной воды, напорным трубопроводом и встроенным обратным клапаном
- Термический контроль мотора
- Контроль уровня при помощи поплавкового выключателя
Описание/конструкция
Автоматически включающаяся установка водоотведения со встроенным погружным насосом и обратным клапаном. Готова к монтажу в подпольном пространстве. Гибкость применения благодаря трем вариантам входа согласно DN 100 и соединению (DN 100) со вторым резервуаром.
Объем поставки

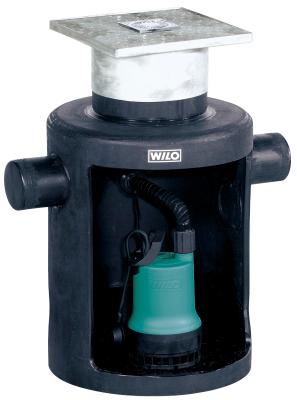

Готовый к подключению, смонтированный насос со встроенным поплавковым выключателем в ударопрочном пластмассовом баке для монтажа под полом. Установка полностью готова к работе благодаря предварительному монтажу напорного трубопровода и обратного клапана. Кабель насоса (длиной 5 м или 10 м) со встроенным штекером с защитным контактом. инструкция по монтажу и эксплуатации.
Тип насоса | Подключение к сети | Макс. приток/ч при режиме S3 | Общий объем | Макс. уровень включения | Напорный патрубок | Подводящий патрубок | Диагональные размеры | Арт.-№ |
---|---|---|---|---|---|---|---|---|
V / л | V / л | V / л | мм | |||||
Box 32/8 | 1~230 В, 50 Гц | max. 1320 | 85 | 22 | DN 40 | DN 100 | 730 | 2521820 |
Box 32/11 | 1~230 В, 50 Гц | max. 1320 | 85 | 22 | DN 40 | DN 100 | 730 | 2521821 |
Box 40/10 | 1~230 В, 50 Гц | max. 900 | 85 | 30 | DN 40 | DN 100 | 730 | 2521822 |
