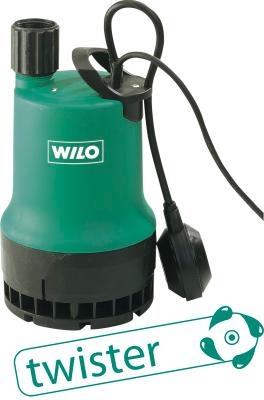

Погружные дренажные насосы Серия Wilo-Drain TM/TMW
Насос для отвода воды из подвалов, водоохлаждаемый

Применение
- Для перекачивания чистой или слегка загрязненной воды
- из резервуаров, шахт или котлованов
- при затоплении
- для отвода воды из спусков в подвалы и подвалов
TMR подходит для понижения уровня воды до остаточного уровня в 2 мм.
Погружные насосы, которые применяются в приямках насоса, и к которым поступает вода из стиральных машин, мыльная вода из раковин и душевых кабин, значительно ограничены в отношении срока службы за счет воздействия осаждающихся веществ. Данные осаждающиеся вещества могут накапливаться в насосной шахте и, тем самым, быть причиной засорения и образования неприятных запахов.
Насос Wilo?Drain TMW 32 благодаря своему взмучивающему устройству предотвращает накопления данных осаждающихся веществ и убирает их вместе с перекачиваемой средой. За счет этого уменьшаются расходы и затраты времени на регулярную очистку шахты. Также снижаются до минимума проблемы при утилизации шлама и соблюдении гигиенических требований охраны труды при очистке приямка насоса.
Обозначение
Например: | Wilo-Drain TM 32/7 |
TM | Погружной насос |
32 | Номинальный диаметр напорного патрубка |
/7 | Макс. высота подачи [м] |
Например: | Wilo-Drain TMW 32/11 HD |
TM | Погружной насос |
W | W = со взмучивающим устройством R = с нормальновсасывающим устройством |
32 | Номинальный диаметр напорного патрубка |
/11 | Макс. высота подачи [м] |
HD | Для агрессивных перекачиваемых сред |
Особенности/преимущества продукции
- Постоянно чистая насосная шахта благодаря запатентованному встроенному взмучивающему устройству (TMW)
- Минимальный уровень остаточных вод в 2 мм (TMR)
- Для агрессивных перекачиваемых сред (исполнение HD)
- С поплавковым выключателем (исполнение A)
- Включая подсоединение шланга и кабель длиной 10 м

Технические характеристики
- Подключение к сети 1~230 В, 50 Гц
- Класс защиты IP 68
- Глубина погружения макс. 3 м
- Температура перекачиваемой среды 3 ? 35° C, кратковременно до 3 минут макс. 90° C
- Длина кабеля в зависимости от типа от 3 до 10 м
- свободный проход 10 мм (TMR: 2 мм)
- Напорный патрубок Rp 1 ?
Оснащение/функции
- Готовы к подключению
- Термический контроль мотора
- Охлаждающий кожух
- Соединительный кабель
Материалы
- Корпус насоса PP?GF30
- Рабочее колесо PPE/PS-GF20
- Вал 1.4104 (AISI 430F)/1.4404 (AISI 316L) (при TMW 32/11 HD)
- Манжетное уплотнение: со стороны мотора NBR, со стороны насоса графит/керамика
- Корпус двигателя 1.4301(AISI 304) / 1.4404 (AISI 316L) (для TMW 32/11 HD)
Описание/конструкция
Погружной насос подходит для полностью автоматической работы в стационарных условиях. При мобильном использовании к напорному штуцеру подключается шланг соответствующей длины, при стационарном использовании — трубопровод. Согласно EN 60335-2,41 следует установить предоставляемое заказчиком устройство защитного отключения при перепаде напряжения (предписание при установке вне здания), срабатывающее при появлении тока срабатывания 30 мА.
Насосы серии TM подходят для дренажа с открытым многолопасным рабочим колесом и свободным проходом в 10 мм согласно EN 12050-2 (за исключением TMR).
Насос постоянно охлаждается посредством перекачиваемой среды между внешней оболочкой насоса и корпусом мотора из нержавеющей стали. Серийно встроенное термическое реле мотора обеспечивает долгосрочное предохранение насоса. Насос оснащен соединительным кабелем со штекером с защитным контактом длиной 3 и 10 м, а также поплавковым выключателем (не TM 32/8-10M).
TMR
Насосы Wilo-Drain TMR разработаны для особого случая, когда количество остаточной воды должно как можно более низким. Специальный всасывающий фильтр обеспечивает откачивание среды до остаточного уровня в 2 мм.
TMW
TMW благодаря своей конструкции непрерывно создает завихрение в области всасывания насоса. Что исключает загрязнение приямка.
За счет завихрения и связанного с этим удаления осаждающихся веществ не возникает запаха от сточных вод. Снижается частота проведений техобслуживания.
За счет деактивирования устройства Twister (см. инструкцию по монтажу и эксплуатации) характеристика повышается на 1 м.
Мотор
Электромотор с сухим ротором, оснащенный охлаждающим и герметичным кожухом из нержавеющей стали, а также встроенным устройством защиты от тепловой перегрузки и автоматическим включателем, срабатывающим после останова насоса.
Кабель
Для эксплуатации вне здания следует применять кабель для подключения к электропитанию длиной 10 м согласно DIN EN 60335-2-41 (в других странах действуют другие предписания).
Уплотнение насоса/мотора
Скользящее торцевое уплотнение со стороны рабочего колеса, манжетное уплотнение вала со стороны мотора, между уплотнениями находится масляная камера.
Объем поставки
Готовый к подключению насос с кабелем, штекером и встроенным поплавковым выключателем (кроме TM 32/8), прилагающимся обратным клапаном (кроме TM 32/7), инструкцией по монтажу и эксплуатации.

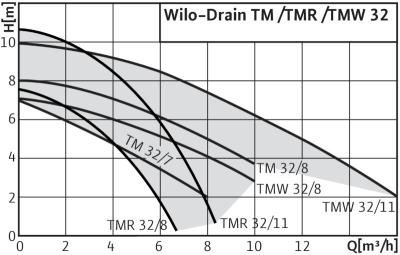

Тип насоса | Подключение к сети | level_control_float_switch_com | Макс. расход | Макс. напор | Длина соединительного кабеля | Тип штекера | Арт.-№ |
---|---|---|---|---|---|---|---|
Qmax / м3/ч | Hmax / M | м | |||||
TM 32/7 | 1~230 В, 50 Гц | С поплавковым выключателем | 7 | 7 | 3 | С защитным контактом | 4048412 |
TM 32/8-10M | 1~230 В, 50 Гц | без поплавкового выключателя | 10 | 7 | 10 | С защитным контактом | 4048411 |
TMR 32/8-10M | 1~230 В, 50 Гц | С поплавковым выключателем | 8 | 7 | 10 | С защитным контактом | 4145326 |
TMR 32/8 | 1~230 В, 50 Гц | С поплавковым выключателем | 8 | 7 | 3 | С защитным контактом | 4145325 |
TMR 32/11 | 1~230 В, 50 Гц | С поплавковым выключателем | 11 | 10 | 3 | С защитным контактом | 4145327 |
TMW 32/8-10M | 1~230 В, 50 Гц | С поплавковым выключателем | 10 | 7 | 10 | С защитным контактом | 4058059 |
TMW 32/8 | 1~230 В, 50 Гц | С поплавковым выключателем | 10 | 7 | 3 | С защитным контактом | 4048413 |
TMW 32/11-10M | 1~230 В, 50 Гц | С поплавковым выключателем | 16 | 10 | 10 | С защитным контактом | 4058060 |
TMW 32/11 | 1~230 В, 50 Гц | С поплавковым выключателем | 16 | 10 | 3 | С защитным контактом | 4048414 |
TMW 32/11HD | 1~230 В, 50 Гц | С поплавковым выключателем | 16 | 10 | 10 | С защитным контактом | 4048715 |
